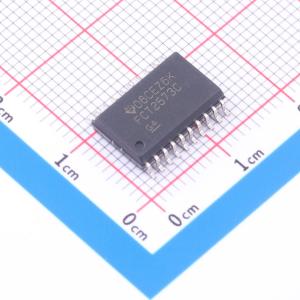

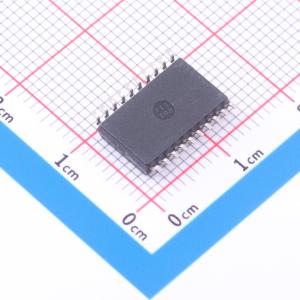

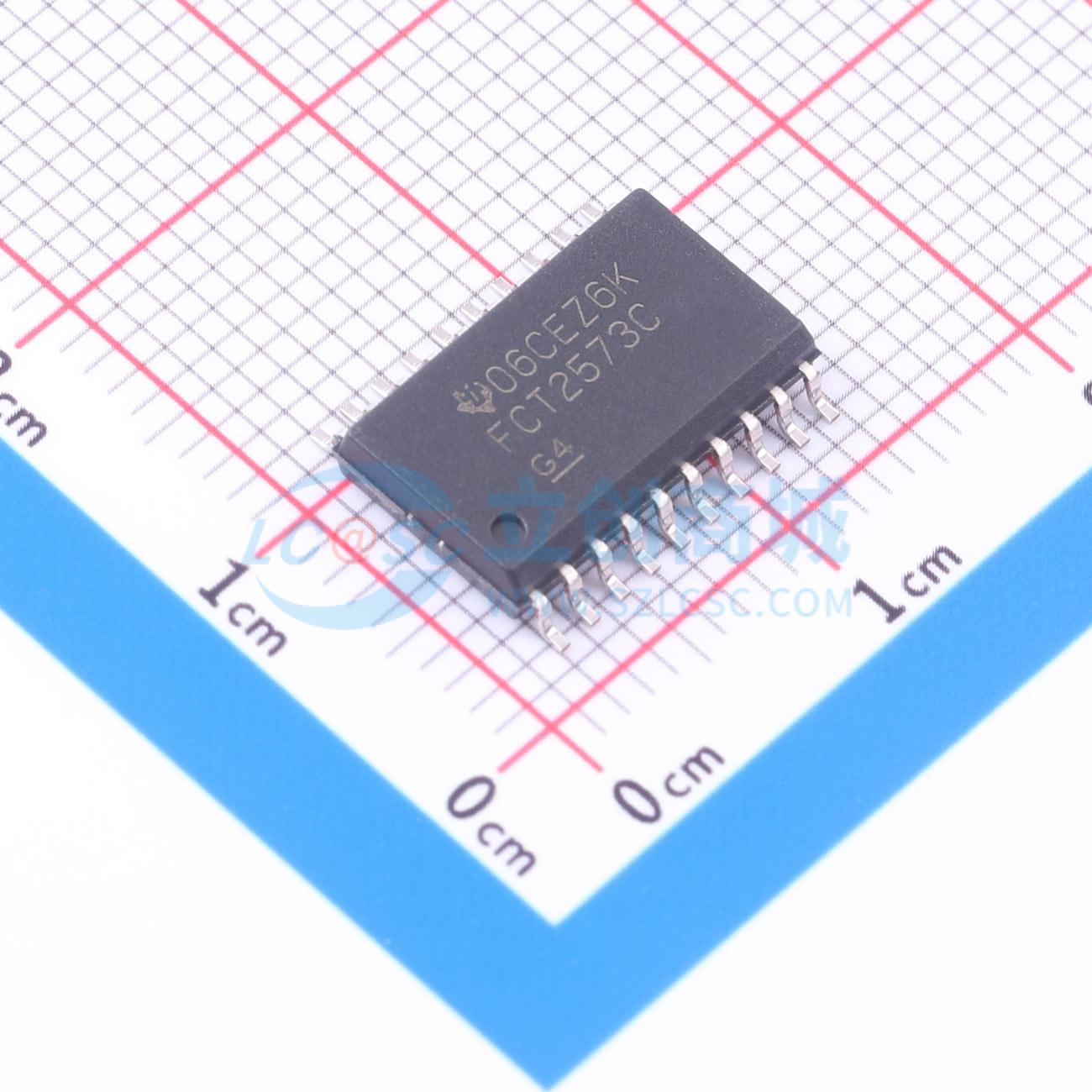

温馨提醒：图片仅供参考，商品以实物为准

CY74FCT2573CTSOC

三态输出D型锁存器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: CY74FCT2573T 具有三态输出和串联阻尼电阻的八路 D 类透明锁存器
品牌名称: TI(德州仪器)
商品型号: CY74FCT2573CTSOC
商品编号: C1547865
商品封装: SOIC-20-300mil
包装方式: 管装
商品毛重: 3.39克(g)

商品参数

商品概述

CY74FCT2573T是一款8位、高速CMOS、兼容TTL的带三态输出的缓冲锁存器，非常适合驱动高电容负载，例如存储器和地址缓冲器。输出端集成25 Ω终端电阻，可减少反射引起的系统噪声。当锁存使能（LE）输入为高电平时，触发器对数据透明。当LE从高电平转换为低电平时，满足建立时间要求的数据被锁存。当输出使能（OE）输入为低电平时，数据出现在总线上。当OE为高电平时，总线输出处于高阻态，在该模式下仍可向锁存器写入数据。该器件针对使用Ioff的部分掉电应用进行了完整规范，Ioff电路禁用输出，可防止器件断电时产生破坏性的回流电流。

商品特性

功能与引脚分配兼容最快的双极逻辑
输出端内置25 Ω串联电阻，可减少传输线反射噪声
是等效FCT功能的低VOH版本，VOH典型值为3.3 V
具备边沿速率控制电路，可大幅改善噪声特性
Ioff支持部分掉电模式工作
上升时间与下降时间匹配
三态输出
ESD防护超过JESD 22标准
满足2000-V人体模型（A114-A）
满足200-V机器模型（A115-A）
满足1000-V充电器件模型（C101）
完全兼容TTL输入与输出逻辑电平
输出灌电流12 mA，输出拉电流15 mA

应用领域

存储器缓冲
地址缓冲

	属性	参数值
	商品目录	锁存器
	逻辑类型	D型锁存器
	输出类型	三态
	工作电压	4.75V~5.25V
	通道数	8
	拉电流(IOH)	15mA
	灌电流(IOL)	12mA

	属性	参数值
	传播延迟(tpd)	1.5ns
	系列	74FCT
	工作温度	-40℃~+85℃
	建立时间	-
	保持时间	-
	静态电流(Iq)	-
