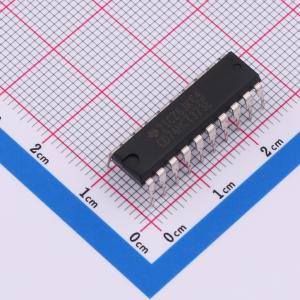

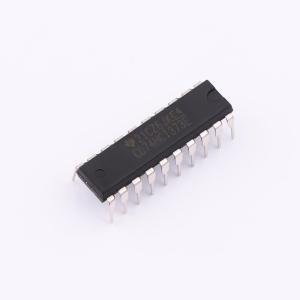

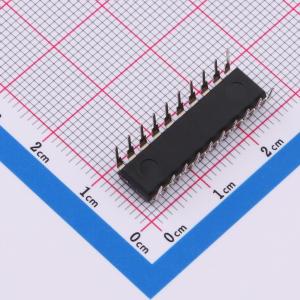

温馨提醒：图片仅供参考，商品以实物为准
CD74HCT373E
三态输出D型锁存器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD74HCT373 具有三态输出的高速 CMOS 逻辑八路透明锁存器
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD74HCT373E
- 商品编号
- C1547801
- 商品封装
- PDIP-20
- 包装方式
- 管装
- 商品毛重
- 1.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 锁存器 | |
| 逻辑类型 | D型锁存器 | |
| 输出类型 | 三态 | |
| 工作电压 | 4.5V~5.5V | |
| 通道数 | 8 | |
| 拉电流(IOH) | 6mA | |
| 灌电流(IOL) | 6mA |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟(tpd) | 35ns | |
| 系列 | 74HCT | |
| 工作温度 | -55℃~+125℃ | |
| 建立时间 | 13ns | |
| 保持时间 | 10ns | |
| 静态电流(Iq) | 8uA |
商品概述
具有三态输出的 CDx4HCT373 八路透明 D 类锁存器HCT373 器件是八路透明 D 型锁存器。在锁存器使能 (LE) 输入为高电平时, Q 输出将跟随数据 (D) 输入。当 LE 为低电平时, Q 输出被锁存在 D 输入端的逻辑电平上。带缓冲的输出使能(OE)输入可将八个输出置于正常逻辑状态（高电平或低电平）或高阻态。在高阻态下，输出不会对总线造成明显负载或驱动。高阻态和增强的驱动能力使得器件无需接口或上拉组件即可驱动总线。OE不影响锁存器的内部操作，当输出处于高阻态时，依然可以保留旧数据或输入新数据。为确保上电或掉电过程中保持高阻态，OE应通过上拉电阻连接至VCC，电阻的最小值由驱动器的灌电流能力决定。
商品特性
- 4.5V至5.5V VCC运行
- 55℃ 至 125℃ 的宽工作温度范围
- 平衡的传播延迟及转换时间
- 标准输出可驱动多达 10 个 LS-TTL 负载
- 与LS-TTL逻辑IC相比，可显著降低功耗
- 输入兼容TTL电压
