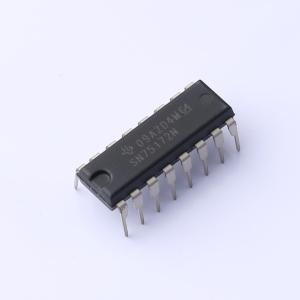

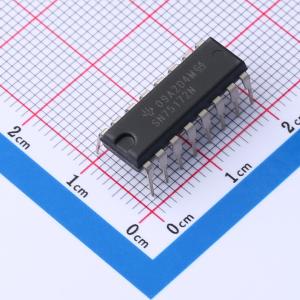

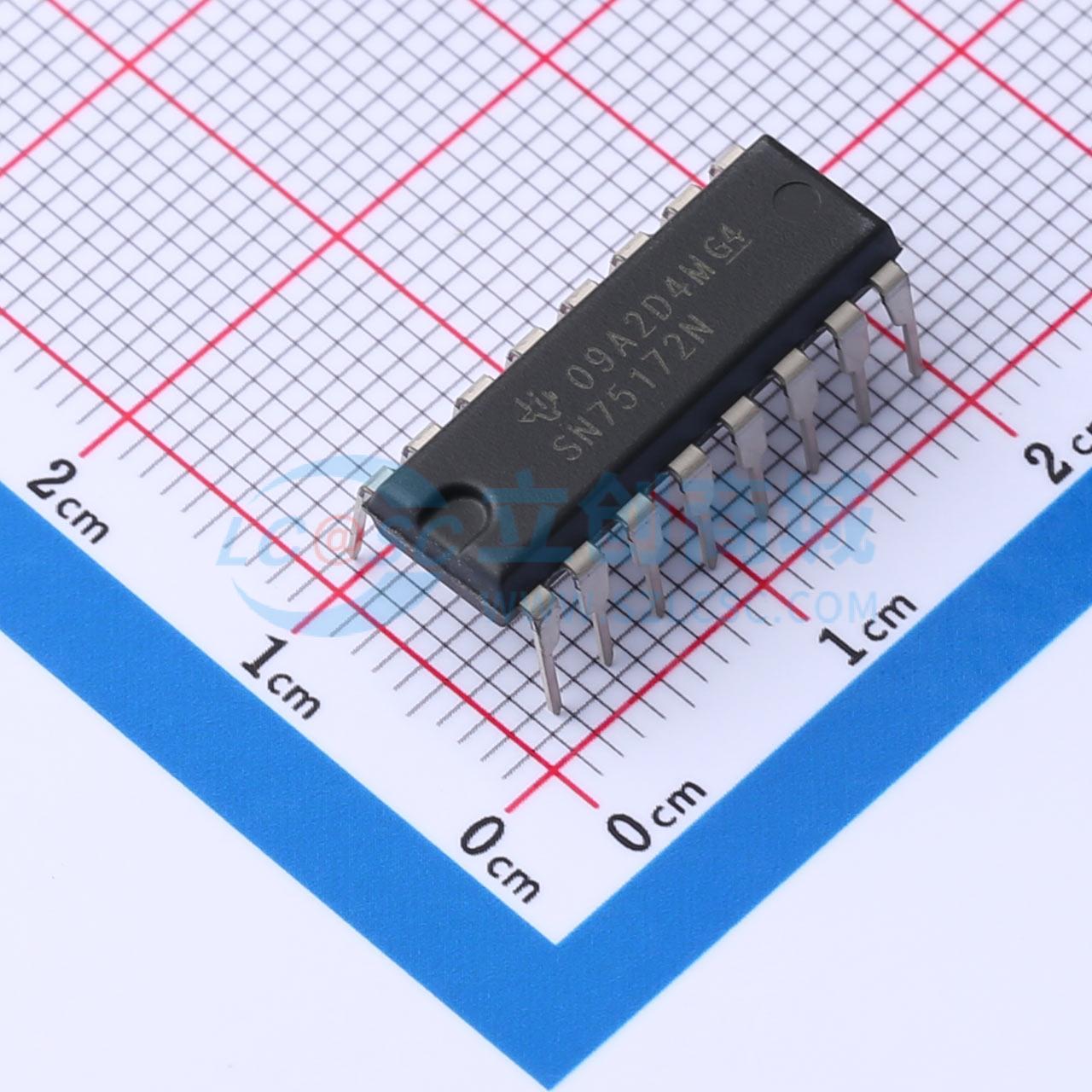

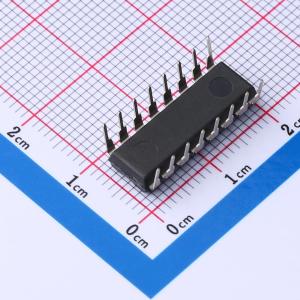

温馨提醒：图片仅供参考，商品以实物为准

SN75172N

四通道差分线驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 四通道差分线驱动器，符合ANSI标准EIA/TIA-422-B和RS-485及ITU建议V.11的要求。适用于多点传输在嘈杂环境中的长总线线路。
品牌名称: TI(德州仪器)
商品型号: SN75172N
商品编号: C1543763
商品封装: PDIP-16
包装方式: 管装
商品毛重: 1.82克(g)

商品概述

SN75172是一款具有三态输出的单片四路差分线路接收器，符合ANSI标准EIA/TIA - 422 - B、RS - 485和ITU建议V.11的要求。该器件经优化，能够以高达4兆波特的速率实现平衡多点总线传输。每个驱动器都具有较宽的正负共模输出电压范围，因此适用于嘈杂环境中的合用线应用。 SN75172可提供正负电流限制和热关断功能，避免传输总线出现线路故障状况。在结温约为150℃时关断。该器件在与SN75173或SN75175四路差分线路接收器配合使用时性能更高。 SN75172的工作温度范围是0℃至70℃

商品特性

符合或超出ANSI标准EIA/TIA - 422 - B、RS - 485和ITU建议V.11的要求
适用于嘈杂环境中长总线上的多点传输
三态输出
共模输出电压范围： - 7V至12V
高电平有效和低电平有效使能
热关断保护
正负电流限制
由5V单电源供电
与AM26LS31在逻辑上可以互换

应用领域

化学和气体传感器
现场变送器：温度传感器和压力传感器
电机控制：无刷直流和有刷直流
采用Modbus的温度传感器和控制器

优惠活动

购买数量

(25个/管，最小起订量 1 个)

个

起订量：1 个25个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	驱动器
	驱动器数	4

	属性	参数值
	接收器数	0
	工作电压	4.75V~5.25V
	工作温度	0℃~+70℃
