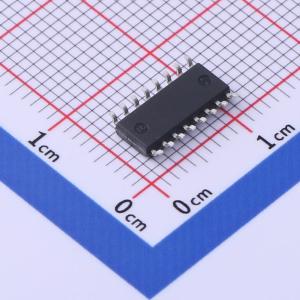

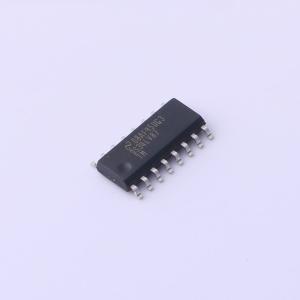

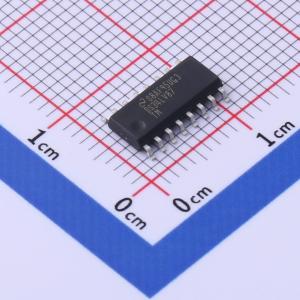

温馨提醒：图片仅供参考，商品以实物为准

DS34LV87TM/NOPB

DS34LV87T 增强型CMOS四差分线驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 增强型CMOS四差分线驱动器，符合TIA/EIA-422-B (RS-422) 和ITU-T V.11标准。
品牌名称: TI(德州仪器)
商品型号: DS34LV87TM/NOPB
商品编号: C1543778
商品封装: SOIC-16
包装方式: 管装
商品毛重: 0.15克(g)

商品参数

商品概述

DS34LV87T是一款高速四通道差分CMOS驱动器，满足TIA/EIA-422-B和ITU-T V.11规范要求，静态电流最大为100μA，适合低功耗需求场景；配备三态使能功能，双使能方案可灵活控制器件开关，不使用时可关闭器件以将功耗降至最低；所有驱动器输入端配备保护二极管防静电放电，驱动器和使能输入兼容LVTTL和LVCMOS器件，差分输出可保证输出压差≥2V，输出具备增强型静电放电保护，耐受电压大于7kV。

商品特性

符合TIA/EIA-422-B (RS-422)和ITU-T V.11标准
可与现有5V RS-422网络兼容互通
全工作条件下可保证输出压差最小为2V
采用平衡输出交越设计，可实现低电磁干扰，典型值保持在50%电平的40mV范围内
低功耗设计，3.3V静态下功耗为330μW
线缆I/O引脚静电放电等级≥7kV（HBM）
支持工业温度范围
保证交流参数：最大驱动器偏移2ns，最大转换时间10ns
引脚与DS26C31兼容
提供SOIC封装
采用CMOS工艺制造

应用领域

电池供电设备
对功耗敏感的应用场景
符合TIA/EIA-422-B规范的差分线路驱动场景

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	驱动器
	驱动器数	4
	接收器数	0

	属性	参数值
	工作电压	3V~3.6V
	工作温度	-40℃~+85℃
	静态电流	100uA
	功能特性	使能关断
