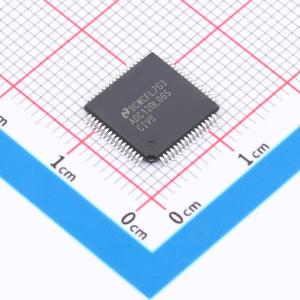

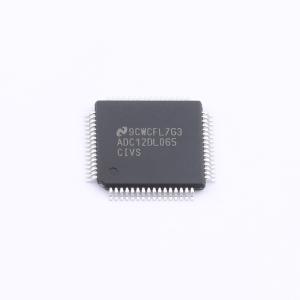

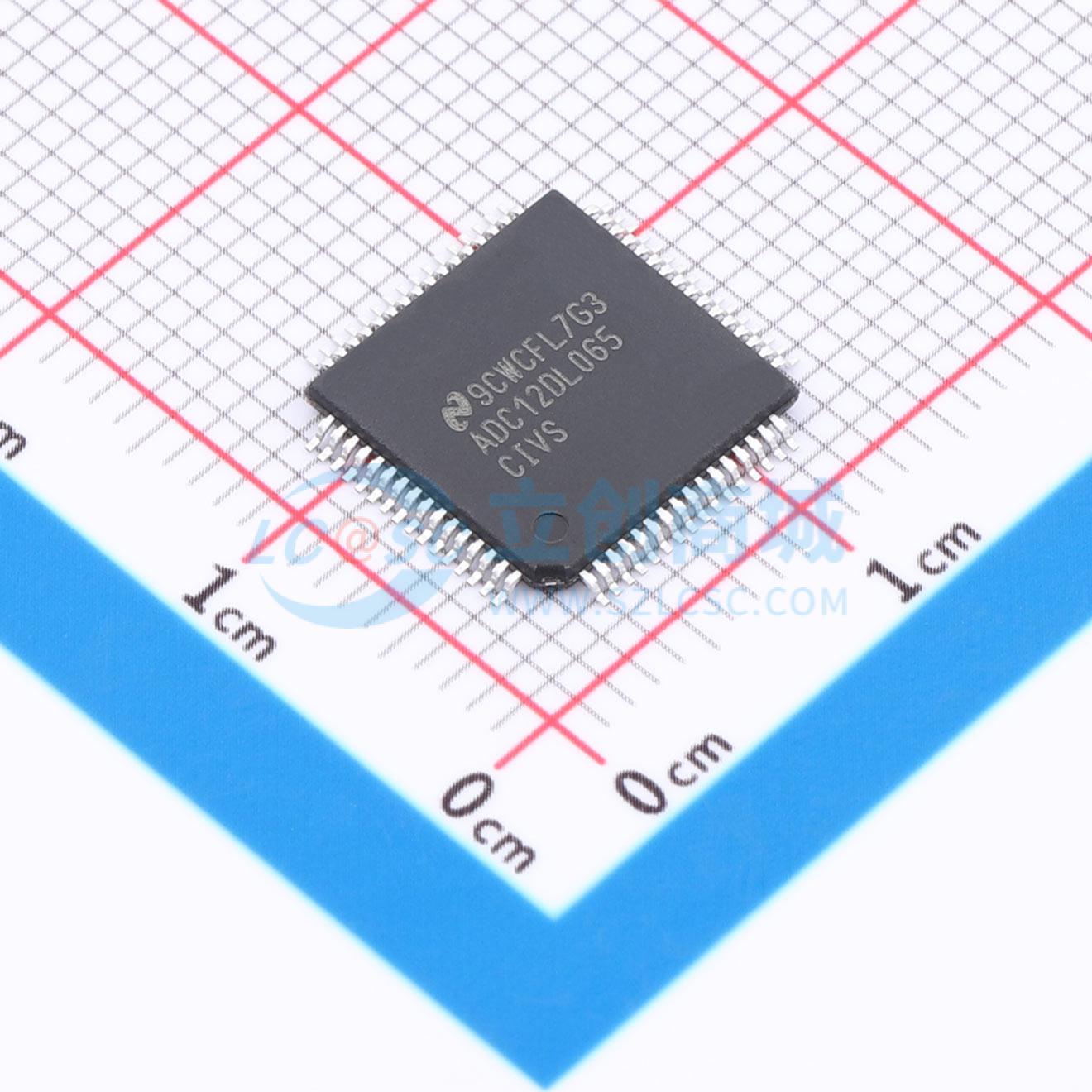

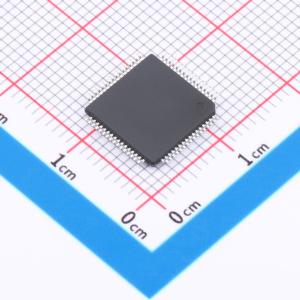

ADC12DL065CIVS/NOPB
双路12位、65MSPS模数转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ADC12DL065是一款双通道、低功耗的单片CMOS模数转换器,能够以65MSPS的速度将模拟输入信号转换为12位数字信号。该转换器采用差分流水线架构,具有内部采样保持电路,可提供出色的动态性能。
- 品牌名称
- TI(德州仪器)
- 商品型号
- ADC12DL065CIVS/NOPB
- 商品编号
- C1543308
- 商品封装
- TQFP-64(10x10)
- 包装方式
- 托盘
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 12位 | |
| 采样率 | 65MHz | |
| 通道数 | 2 | |
| 工作电压 | 3V~3.6V | |
| 接口类型 | 并行 | |
| 差分输入 | 是 |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 1.7LSB | |
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 69dB | |
| 时钟频率(fc) | 15MHz~65MHz | |
| 基准电压源 | 内置 | |
| 基准电压源温漂 | 10ppm/℃ |
商品概述
ADC12DL065是一款双路、低功耗单片CMOS模数转换器,能够以每秒65兆采样(MSPS)的速率将模拟输入信号转换为12位数字字。该转换器采用差分流水线架构,具备数字误差校正功能和片上采样保持电路,在提供出色动态性能和250 MHz满功率带宽的同时,将功耗降至最低。ADC12DL065采用单+3.3V电源供电,在奈奎斯特频率下可实现11.0有效位,在65 MSPS采样率下功耗仅为360 mW(包括参考电流)。掉电功能可将功耗降至36 mW。 差分输入提供的满量程差分输入摆幅等于2倍V_REF,也支持单端输入。为获得最佳性能,建议充分利用差分输入。两个ADC的数字输出可通过单个复用12位总线或独立总线提供。可使用四态功能引脚选择占空比稳定和输出数据格式。输出数据可设置为偏移二进制或补码格式。 为便于与低电压系统接口,ADC12DL065的数字输出驱动器电源引脚可连接到2.4V至模拟电源电压范围内的独立电源电压。该器件采用64引脚TQFP封装,工作温度范围为-40°C至+85°C。提供评估板,方便进行评估。
商品特性
- 单+3.3V电源供电
- 内置采样保持电路
- 内置参考输出,兼容2.4V至3.6V
- 掉电模式
- 占空比稳定器
- 复用输出模式
应用领域
- 超声与成像
- 仪器仪表
- 通信接收器
- 声纳/雷达
- xDSL
- 电缆调制解调器DSP前端
