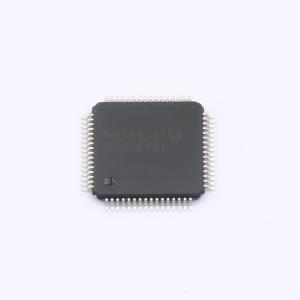

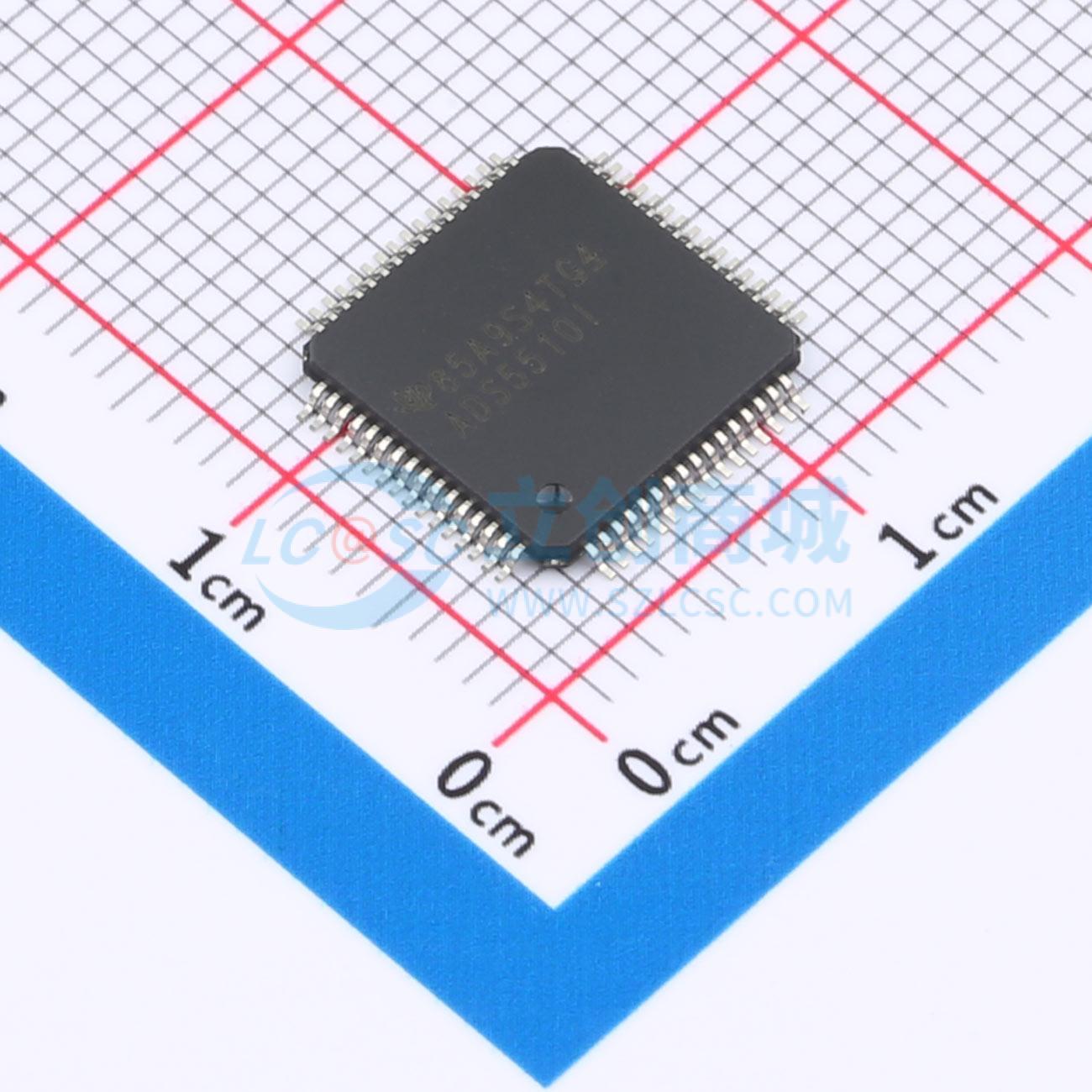

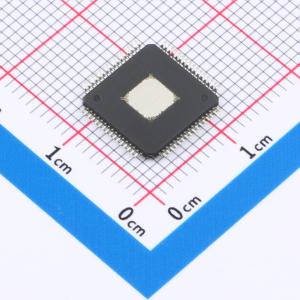

ADS5510IPAP

11位、125MSPS模数转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 11位分辨率，125MSPS采样率，2.3Vpp差分输入电压，3.3V单电源供电，内部电压参考，串行编程接口，TQFP-64PowerPAD™封装。
品牌名称: TI(德州仪器)
商品型号: ADS5510IPAP
商品编号: C1542907
商品封装: HTQFP-64(10x10)
包装方式: 托盘
商品毛重: 0.28克(g)

商品参数

商品概述

ADS5510是一款高性能、11位、125 MSPS的模数转换器（ADC）。为提供完整的转换解决方案，它集成了高带宽线性采样保持级（S&H）和内部基准。ADS5510专为在小空间内要求最高速度和最高动态性能的应用而设计，在3.3 V单电源电压下功耗仅为578 mW，可实现更高的系统集成密度。内置的内部基准简化了系统设计要求。并行CMOS兼容输出确保与通用逻辑无缝接口。 ADS5510采用64引脚TQFP PowerPAD封装，适用于工业温度范围。

商品特性

11位分辨率
125 MSPS采样率
高信噪比：在100 MHz输入频率下为66.3 dBFS
高无杂散动态范围：在100 MHz输入频率下为81 dBc
2.3 Vpp差分输入电压
内部电压基准
3.3 V单电源电压
模拟功耗：578 mW
串行编程接口
TQFP - 64 PowerPAD封装引脚兼容以下器件：
- ADS5500（14位、125 MSPS）
- ADS5541（14位、105 MSPS）
- ADS5542（14位、80 MSPS）
- ADS5520（12位、125 MSPS）
- ADS5521（12位、105 MSPS）
- ADS5522（12位、80 MSPS）

应用领域

无线通信
通信接收器
基站基础设施
测试与测量仪器
单通道和多通道数字接收器
通信仪器
雷达
红外
视频与成像
医疗设备

优惠活动

购买数量

(160个/托盘，最小起订量 1 个)

个

起订量：1 个160个/托盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	11位
	采样率	125MHz
	通道数	1
	工作电压	3V~3.6V
	接口类型	并行；SPI

	属性	参数值
	差分输入	是
	积分非线性	0.8LSB
	工作温度	-40℃~+85℃
	信噪比	66.3dB
	时钟频率(fc)	60MHz~125MHz；125MHz
	基准电压源	内置
