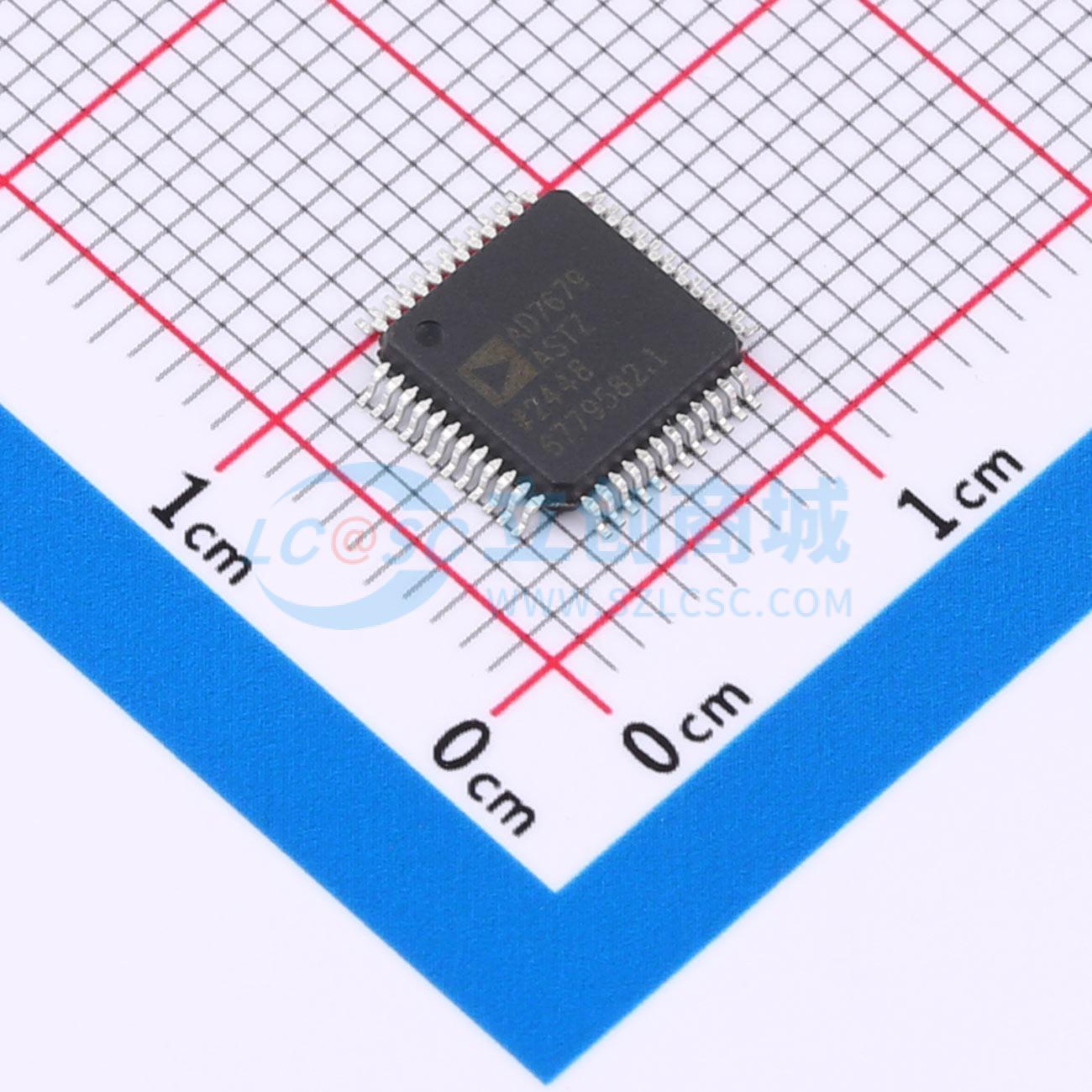

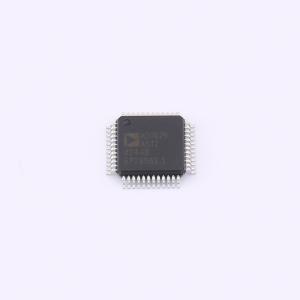

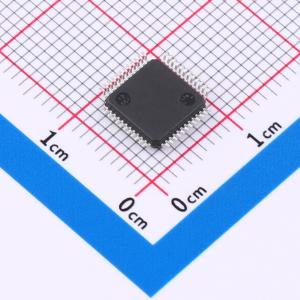

AD7679ASTZ
18位、570 kSPS PulSAR® ADC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 18位分辨率，无丢码，570kSPS吞吐量，全差分架构，内置参考缓冲器，支持3V/5V接口
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD7679ASTZ
- 商品编号
- C1542675
- 商品封装
- LQFP-48(7x7)
- 包装方式
- 托盘
- 商品毛重
- 0.19克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 18位 | |
| 采样率 | 570kHz | |
| 通道数 | 1 | |
| 工作电压 | 5V | |
| 接口类型 | SPI；并行 | |
| 差分输入 | 是 |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 2.5LSB | |
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 101dB | |
| 时钟/振荡器 | 内置 | |
| 基准电压源 | 内置 | |
| ADC架构 | SAR |
商品概述
AD7679是一款18位、570 kSPS的电荷再分配逐次逼近寄存器（SAR）型全差分模数转换器，采用单5 V电源供电。该器件包含一个高速18位采样ADC、一个内部转换时钟、一个内部基准缓冲器、误差校正电路以及串行和并行系统接口端口。 该器件提供48引脚LQFP或48引脚LFCSP封装，工作温度范围为-40℃至+85℃。
商品特性
- 18位分辨率，无丢码
- 无流水线延迟（SAR架构）
- 差分输入范围：±VREF（VREF最高可达5 V）
- 吞吐量：570 kSPS
- 积分非线性（INL）：最大±2.5 LSB（满量程的±9.5 ppm）
- 动态范围：典型值103 dB（VREF = 5 V）
- 信纳比（S/(N+D)）：在2 kHz时典型值为100 dB（VREF = 5 V）
- 并行（18位、16位或8位总线）和串行5 V/3 V接口
- 与SPI/QSPI/MICROWIRE/DSP兼容
- 片上基准缓冲器
- 单5 V电源供电
- 功耗：在500 kSPS时为76 mW，在1 kSPS时为150 μW
- 48引脚LQFP或48引脚LFCSP封装
- 与AD7674/AD7676/AD7678引脚兼容，可直接升级
应用领域
- CT扫描仪
- 高动态数据采集
- 地震检波器和水听器传感器
- 替代Σ-Δ转换器（低功耗、多通道）
- 仪器仪表
- 频谱分析
- 医疗仪器
