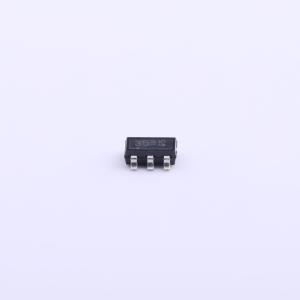

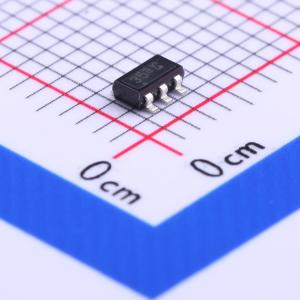

温馨提醒：图片仅供参考，商品以实物为准
ILD4035E6327HTSA1
停产 输出350mA 降压型驱动
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- ILD4035E6327HTSA1
- 商品编号
- C151555
- 商品封装
- SC-74-6
- 包装方式
- 袋装
- 商品毛重
- 0.018克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 4.5V~40V | |
| 开关频率 | 120kHz~500kHz | |
| 通道数 | 1 | |
| 输出电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 350mA | |
| 调光 | PWM；模拟 | |
| 特性 | - | |
| 拓扑结构 | 降压 | |
| 工作温度 | -65℃~+150℃ |
商品概述
ILD4035 是一种用于通用照明应用的迟滞降压 LED 驱动 IC，能够驱动平均电流高达 400 mA 的高功率 LED。该 IC 具有宽输入电压范围和内部电源开关。输出电流水平可以通过外部检测电阻进行调节。根据多功能控制引脚，IC 可以通过外部信号进行开关操作，这也适用于通过 PWM 或模拟电压调光来调节 LED 的亮度。根据切换电感器的值，可以设置切换频率和电压纹波。精确的内部带隙稳定了电路，并在整个温度范围内提供了稳定的电流条件。为了确保 LED 系统的长寿命，ILD4035 包含过压和过流保护。此外，集成的热保护会减少输出电流，以防止 LED 和 IC 因热应力而受损。
商品特性
- 宽输入电压范围：4.5 V ... 40 V
- 内置开关，平均LED电流可达400 mA
- 效率高达95%
- 过流保护
- 过压保护
- 温度保护机制
- 固有的开路LED保护
- 软启动功能
- 低关断电流
- 可进行模拟和PWM调光
- 典型输出电流精度3%
- 所需外部元件最少
- 小封装：SC74
应用领域
- 通用照明应用的LED驱动器
- 零售、办公和住宅灯具及射灯
- LED替换灯
- 建筑照明
