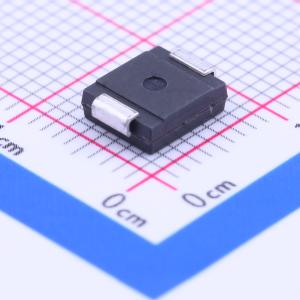

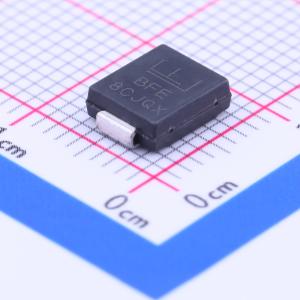

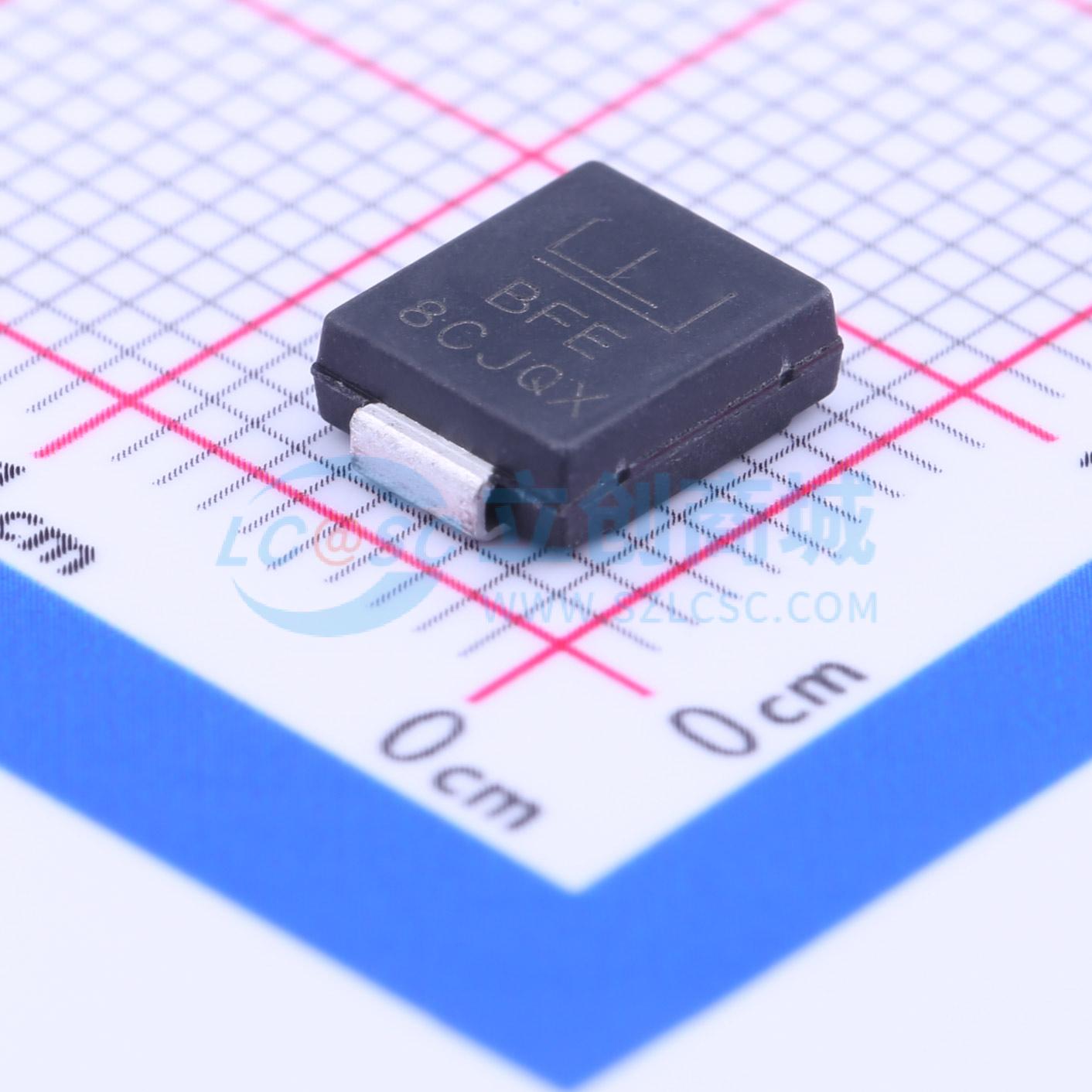

温馨提醒：图片仅供参考，商品以实物为准
SMCJ26CA
双向TVS 26V截止 峰值浪涌电流：35.7A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- VR=26V,Vc=42.1V,Ipp=35.7A 双向
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SMCJ26CA
- 商品编号
- C151280
- 商品封装
- DO-214AB
- 包装方式
- 编带
- 商品毛重
- 0.448克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 26V | |
| 钳位电压 | 42.1V | |
| 峰值脉冲电流(Ipp) | 35.7A | |
| 峰值脉冲功率(Ppp) | 1.5kW@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 31.9V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -65℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
SMCJ系列专为保护敏感电子设备免受雷击和其他瞬态电压事件引起的电压瞬变影响而设计。
商品特性
- 在10/1000μs波形下具有1500W的峰值脉冲功率能力，重复率（占空比）：0.01%
- 出色的钳位能力
- 低增量浪涌电阻
- 当VBR最小值>12V时，典型反向电流小于1μA
- 适用于表面贴装应用，以优化电路板空间
- 薄型封装
- 内置应力释放结构
- 典型故障模式是在超过规定电压或电流时短路
- 根据JEDEC JESD201A标准的表4a和4c进行晶须测试
- 符合IEC-61000-4-2标准，静电放电抗扰度为30kV（空气放电）、30kV（接触放电）
- 依据IEC 61000-4-2标准对数据线进行静电放电保护
- 依据IEC 61000-4-4标准对数据线进行电快速瞬变脉冲群保护
- 快速响应时间：从0V到BV最小值通常小于1.0ps
- 玻璃钝化芯片结
- 保证高温回流焊接：260℃/40秒
- VBR@TJ = VBR@25℃ × (1+αT×(TJ - 25))（αT：温度系数，典型值为0.1%）
- 塑料封装的阻燃等级符合Underwriters Laboratories的V-0级
- 符合J-STD-020标准的MSL 1级，无铅最高峰值温度为260℃
- 雾锡无铅电镀
- 无卤且符合RoHS标准
- 无铅E3表示二级互连无铅，终端镀层材料为锡（Sn）（IPC/JEDEC J-STD609A.01）
应用领域
- 瞬态电压抑制（TVS）器件非常适合用于电信、计算机、工业和消费电子应用中的I/O接口、VCC总线和其他易受影响电路的保护。
