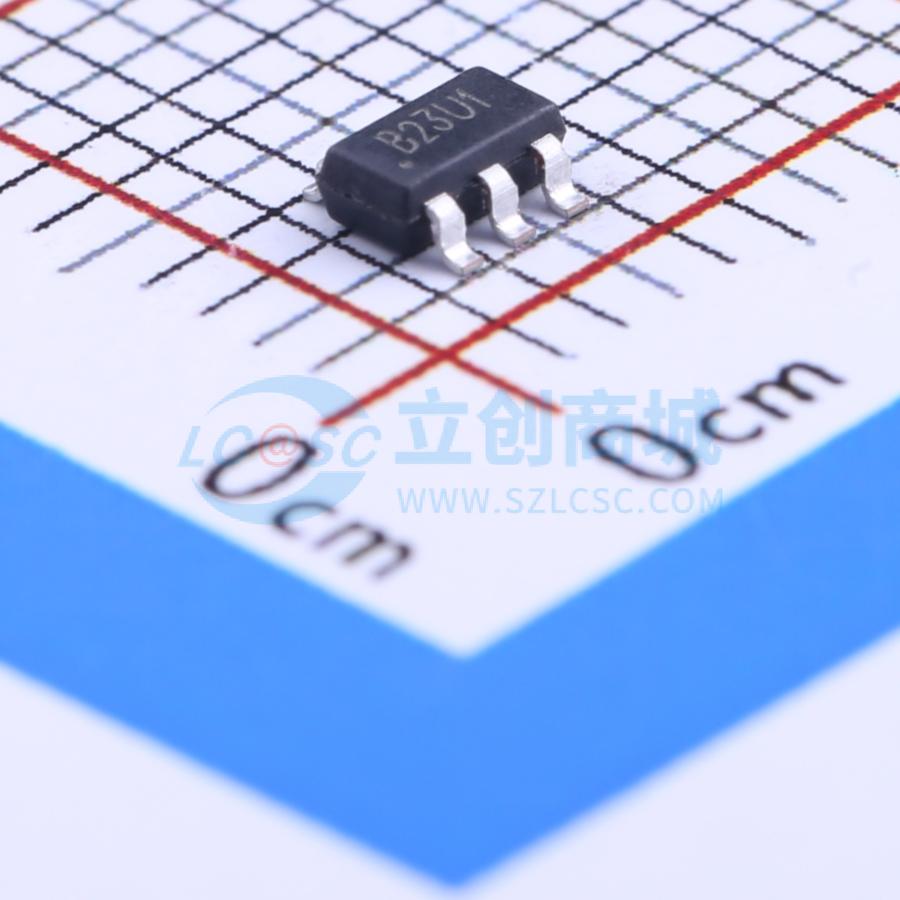

CPC2123ST-A2
升压型驱动
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- CHIPHOM(启攀微)
- 商品型号
- CPC2123ST-A2
- 商品编号
- C150971
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.043克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC转换器 | |
| 工作电压 | 3V~5.5V | |
| 开关频率 | - | |
| 通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出电压 | - | |
| 调光 | - | |
| 特性 | - | |
| 拓扑结构 | 升压 | |
| 工作温度 | -40℃~+125℃ |
商品概述
CPC2123 是一款为LED 驱动而设计的升压型DC/DC 转换器。采用高达1.1MHz的工作频率，允许采用小巧的外部电感和电容元件。LED 采用串联的连接形式，保证流过每个LED 的电流相同，可获得一致的亮度。开关管的峰值电流可达1200mA，并且可承受高达40V 的电压。在单节锂离子电池供电情况下，可驱动最多达30 颗LED。随着供电电压升高，可以驱动更多LED，非常适合于中大LCD 屏背光应用。内置软启动功能，限制启动时的浪涌电流。内置过流和过热保护，增强了应用的安全性。为PWM 调光。采用纤小的SOT23-6L 封装。
商品特性
- 单节锂离子电池可驱动单串12 颗白光LED
- 单节锂离子电池可驱动10 串，每串3 颗白光LED
- 高电压（10~24V）供电最多可驱动6 串，每串10 颗LED
- 内置软启动功能，限制启动时浪涌电流
- 1.1MHz 开关频率
- PWM 调光占空比支持低至 1%
- PWM 调光频率1kHz 以上
- 独创的SW 沿处理技术，防止EMI 干扰同时具备较高效率
- 300mV 反馈电压（CPC2120 为 200mV 反馈电压）
- 开关管峰值限流1200mA
- 内置过流保护，过热保护
- 关机电流： <1μA
- 采用纤小的SOT23-6L 封装
应用领域
- 手机
- 平板
- LCD 背光
- 红外LED 驱动
- 夜视摄像头
- OTG
- 升压输出应用
- 电压偏置应用
