PT4305-X

PT4305是一款PLL调谐的FSK接收器，适用于315 MHz和434 MHz频段的短距离无线数据应用。PT4305集成度高，仅需少量外部元件。 PT4305的接收部分包括低噪声放大器、镜像抑制混频器、中频带通滤波器、限幅放大器、频移键控（FSK）解调器，还具备自动增益控制（AGC）功能。开关电容数据滤波器在解调器之后对信号进行进一步滤波，然后由限幅比较器将数据恢复为全摆幅CMOS逻辑电平。 本地振荡器子系统由基于晶体振荡器参考的锁相环（PLL）组成。接收器的信道频率由晶体频率决定。 内置电压调节器可改善电源抑制比（PSR），并将电源电压范围扩展至2.4 V至5.5 V。 PT4305采用16引脚SSOP封装，工作温度范围为 -40 ℃至 +85 ℃。

• 电源电压范围：2.4 V至5.5 V
• 低电流消耗：在433.92 MHz时典型值为5.4 mA
• 支持的数据速率范围：1 Kb/s至10 Kb/s
• 所需外部元件少
• 镜像抑制混频器
• 片上自动调谐信道选择带通滤波器
• 接收信号强度指示器（RSSI）
• 引导码检测

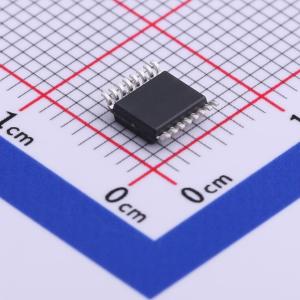

• 16引脚SSOP封装

• 远程无钥匙进入（RKE）系统
• 远程控制
• 家庭安全与报警
• 无线玩具控制
• 个人/患者数据记录
• 远程自动抄表
