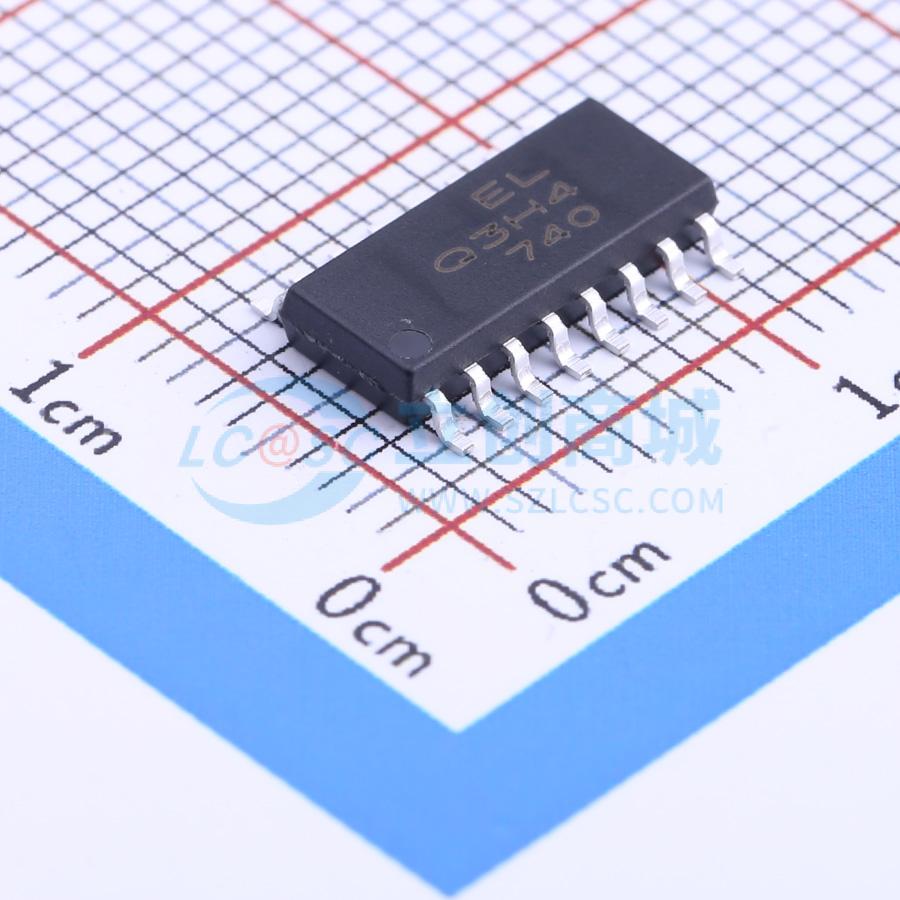

ELQ3H4(TA)-G
AC,DC输入 隔离电压(rms):3750V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- G表示无卤
- 品牌名称
- EVERLIGHT(亿光)
- 商品型号
- ELQ3H4(TA)-G
- 商品编号
- C150957
- 商品封装
- SSOP-16-175mil-1.27mm
- 包装方式
- 编带
- 商品毛重
- 0.569克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | AC,DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | - | |
| 负载电压 | 80V | |
| 输出通道数 | 4 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 100mV@1mA,20mA | |
| 上升时间(tr) | - | |
| 下降时间 | - | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 20% | |
| 电流传输比(CTR)最大值/饱和值 | 300% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 60mA |
商品概述
ELQ3H4是一款光耦合隔离器，在用于高密度应用的塑料SOP封装中集成了砷化镓（GaAs）发光二极管和NPN硅光电晶体管。该封装具有屏蔽作用，可阻隔环境光。
商品特性
- 无卤素
- 交流输入响应
- 电流传输比（CTR：在IF = 1mA、VCE = 5V时为20~300%）
- 输入与输出之间具有高隔离电压（Viso = 3750V rms）
- 采用2.0mm薄型紧凑SSOP封装
- 无铅且符合RoHS标准。BL
- 通过UL认证（编号E214129）
- 通过VDE认证（编号40028116）
- 通过SEMKO认证
- 通过NEMKO认证
- 通过DEMKO认证
- 通过FIMKO认证
- 通过CQC认证
应用领域
- 可编程逻辑控制器
- 测量仪器
- 混合集成电路
