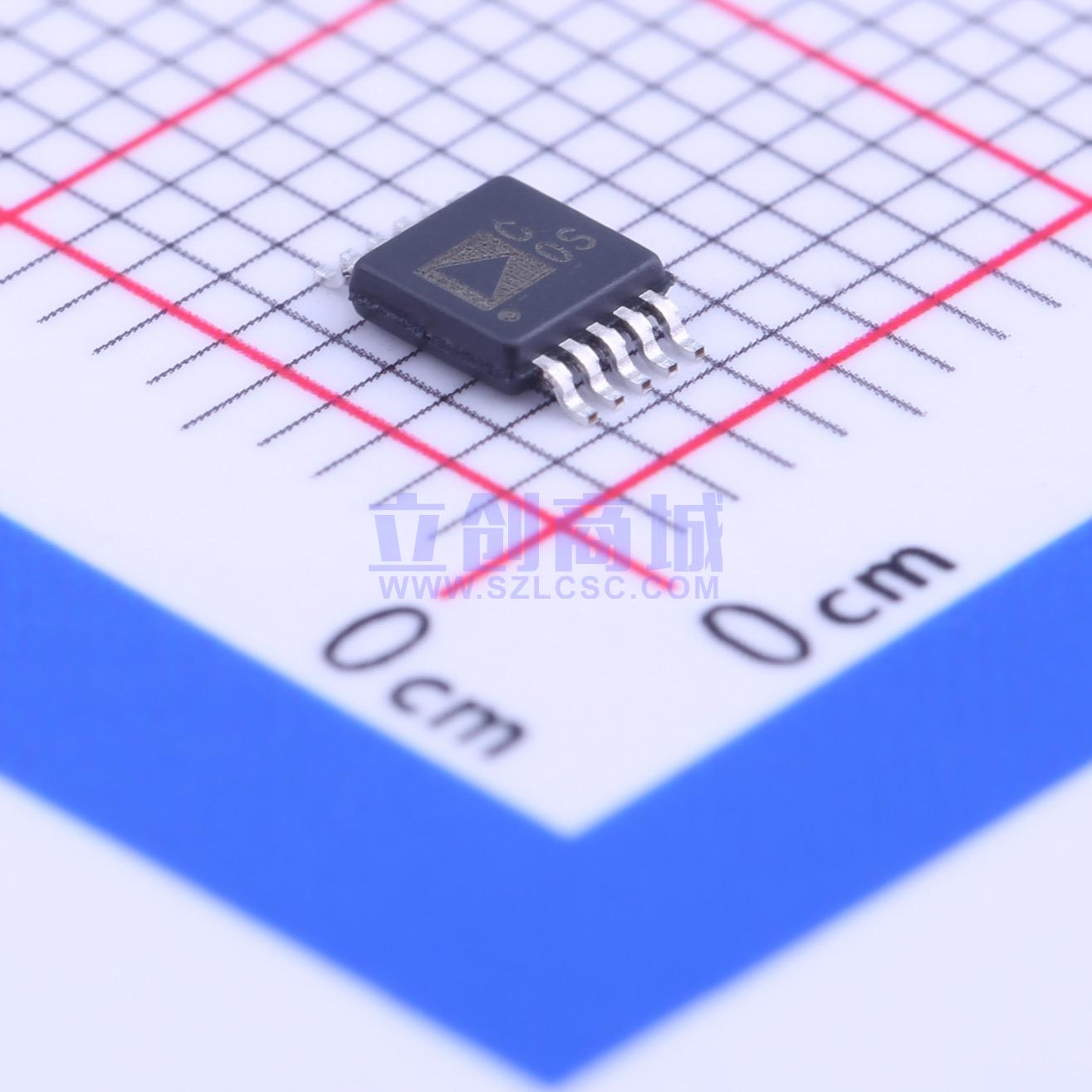

温馨提醒：图片仅供参考，商品以实物为准

AD7790BRMZ-REEL

低功耗、16位缓冲式Σ-Δ型ADC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 16位、单通道、超低功耗Σ-Δ型ADC
品牌名称: ADI(亚德诺)
商品型号: AD7790BRMZ-REEL
商品编号: C150941
商品封装: MSOP-10
包装方式: 编带
商品毛重: 0.14克(g)

商品参数

商品概述

AD7790是一款适合低频测量应用的低功耗、完整模拟前端，内置一个低噪声16位Σ-Δ型ADC，一路差分输入可配置为缓冲或无缓冲模式，此外还有一个增益可设置为1、2、4或8的数字PGA。该器件采用内部时钟工作，因此，用户不必为其提供时钟源。器件的输出数据速率可通过软件编程设置，可在9.5 Hz至120 Hz的范围内变化，更新速率较低时均方根(RMS)噪声为1.1 μV。内部时钟频率可以使用系数2、4或8进行分频，从而可以降低功耗。更新速率、截止频率和建立时间与时钟频率成比例变化。这款器件采用2.5 V至5.25 V电源供电，工作电压为3 V时，最大功耗为225 μW，采用10引脚MSOP封装。

商品特性

电源：2.5 V至5.25 V工作电压
正常：75 μA(最大值)
掉电模式：1 μA(最大值)
均方根(RMS)噪声：1.1 μV(9.5 Hz更新速率)
16位峰峰值分辨率
积分非线性：3.5 ppm(典型值)
50 Hz和60 Hz同时抑制
内部时钟振荡器
可编程增益放大器
轨到轨输入缓冲
VDD监控通道
温度范围：-40°C至+105°C
10引脚MSOP封装
三线式串行接口
SPI、QSPI、MICROWIRE和DSP兼容
SCLK引脚内的施密特触发

应用领域

智能发射器
电池应用
便携式仪器仪表
传感器测量
温度测量
压力测量
电子秤
4 mA至20 mA环路

数据手册PDF

放大查看下载PDF

优惠活动

9.9折

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	16位
	采样率	9.5Hz
	通道数	1
	工作电压	2.5V~5.25V
	接口类型	SPI
	差分输入	是
	积分非线性	-

	属性	参数值
	工作温度	-40℃~+105℃
	时钟/振荡器	内置
	基准电压源	外置
	可变增益	支持
	ADC架构	Sigma-Delta
	数据速率	120Hz；9.5Hz
	静态电流	1uA
	全量程范围(FSR)	2.5V
