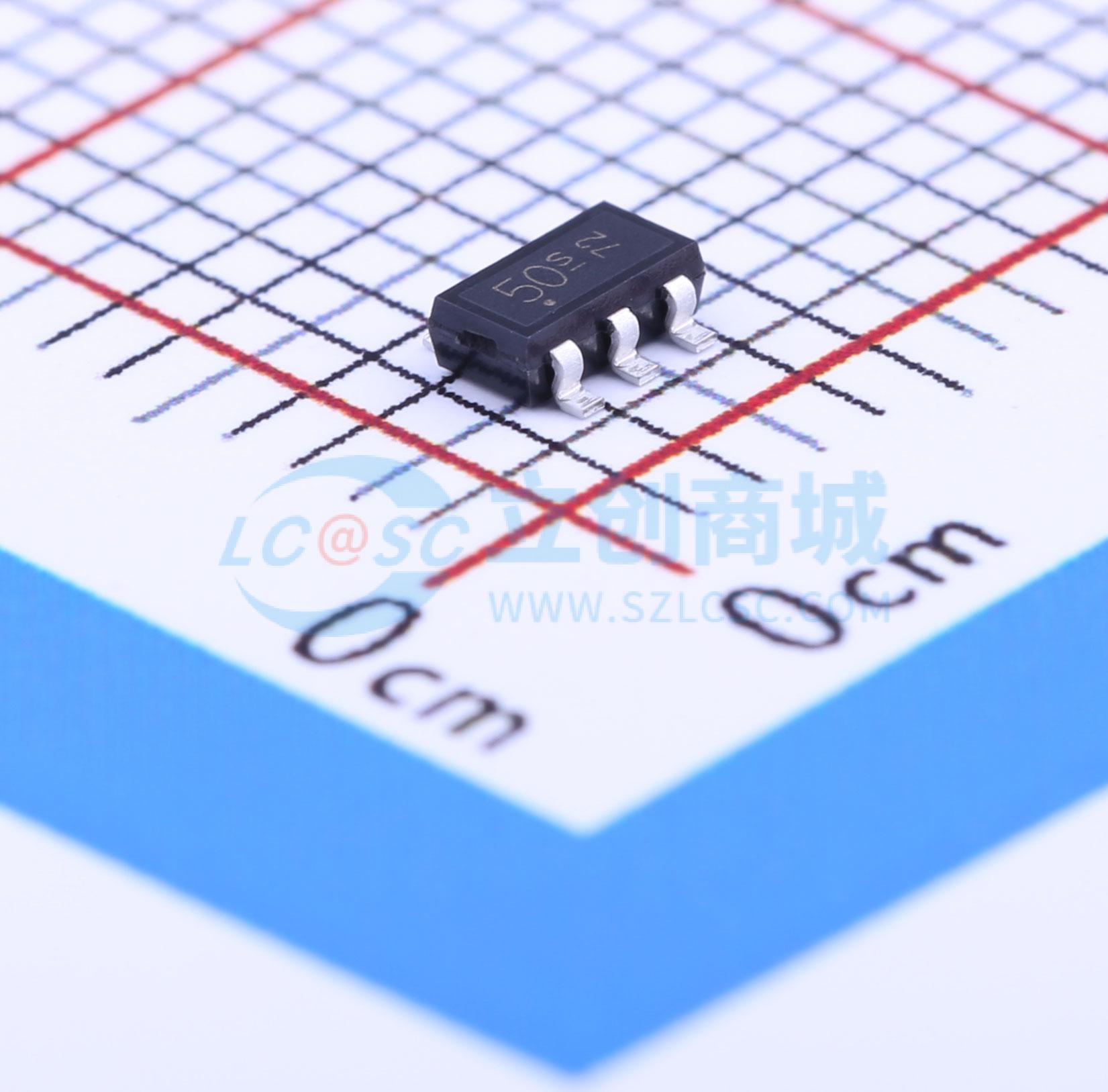

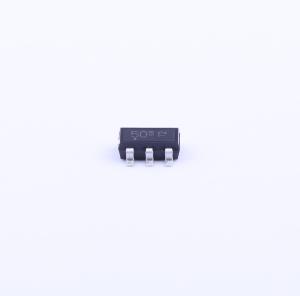

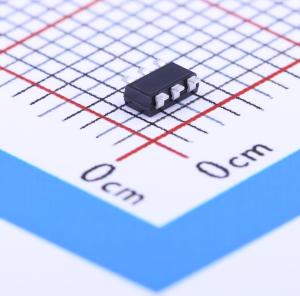

BCR450E6327HTSA1

输出85mA

SMT扩展库PCB免费打样

描述: 线性LED控制器适用于驱动大功率发光二极管
品牌名称: Infineon(英飞凌)
商品型号: BCR450E6327HTSA1
商品编号: C150917
商品封装: SC-74-6
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

商品概述

BCR450是一款LED驱动IC，优化用于与外部功率晶体管配合使用，以驱动超过100mA的LED。对于最高85mA的电流，BCR450可以独立运行。输出电流水平可以通过外部检测电阻进行调节。该IC可以通过外部信号开启和关闭，这也适用于通过PWM调光来调节LED亮度。精确的内部带隙稳定了电路，并在整个温度范围内提供了稳定的电流条件。还包括了额外的功能来保护LED免受过载、短路事件以及过电压的影响。通过将LED热耦合到BCR450上，还可以保护LED免受热过载。

商品特性

检流电阻上的低压降，典型值为 0.15 V
高输出电流精度
工作电压范围从 8 V 到 27 V
过压保护
过温电流折返和热关断功能
独立工作时可调节的恒定 LED 电流最高可达 85 mA
精确的内部带隙使高输出电流具有高精度
通过使用外部晶体管，LED 电流可达 2.5 A
EN 输入用于 PWM LED 亮度控制和开关控制
极低的待机电流
所需的外部组件数量最少，无需电感器
非常小的 SC-74 封装：2.9 mm x 2.5 mm x 1.1 mm

应用领域

通用照明例如改装灯具
建筑照明
医疗和牙科照明
交通工具如火车和飞机的照明
闪光灯照明
通用恒流源
用于定位或导航的信号灯和标志灯
工业应用的LED控制器，不符合AECQ100标准

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

近期成交0单

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	8V~27V
	开关频率	1MHz
	通道数	1
	输出电压	6V

	属性	参数值
	输出电流	85mA
	调光	PWM
	特性	-
	拓扑结构	-
	工作温度	-40℃~+150℃
