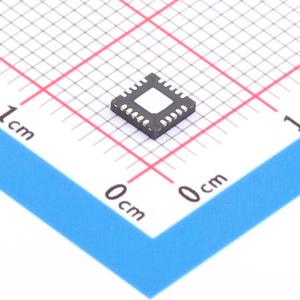

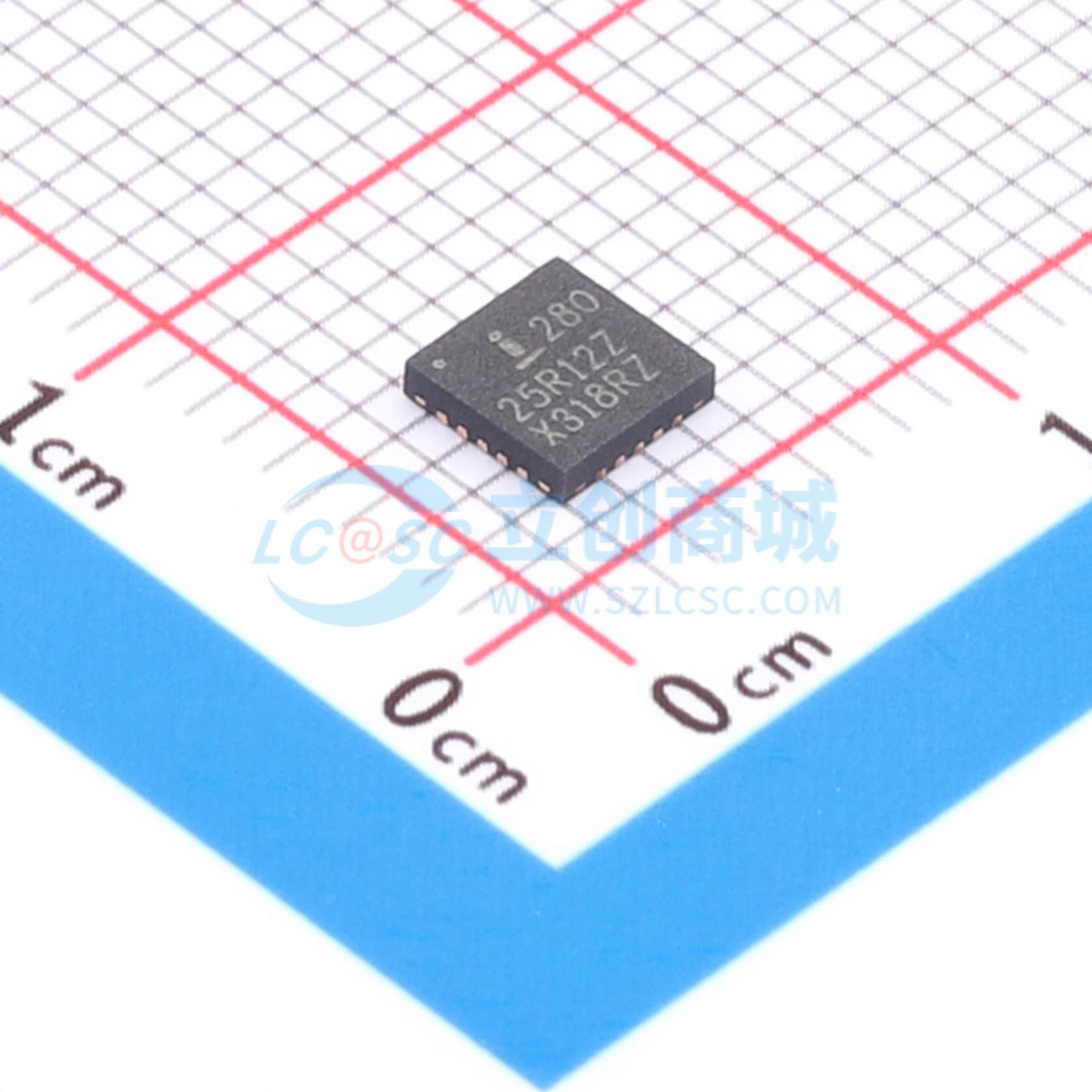

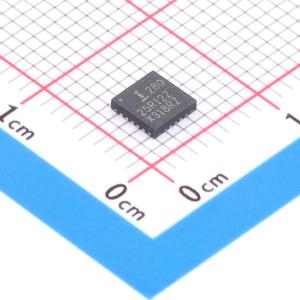

温馨提醒：图片仅供参考，商品以实物为准
ISL28025FR12Z
具备实时警报功能的精密数字电源监控器，支持双向电流和电压监测，具备多种功能和接口
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- ISL28025FR12Z
- 商品编号
- C1529902
- 商品封装
- TQFN-20-EP(4x4)
- 包装方式
- 管装
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 专业电源管理(PMIC) |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 过流保护；内置LDO稳压器 |
商品概述
ISL28025是一款带串行接口的双向高端和低端数字式电流检测与电压监测器。该器件可监测电源电流和电压，并提供数字结果以及计算得出的功率。ISL28025在电压和电流监测方面均能提供优于0.1%的高精度。 Vcc电源既可以由外部提供，也可以通过内部进行调节，这使得ISL28025能够处理0V至60V的共模输入电压范围。该宽范围允许该器件以最少的外部电路处理电信、汽车和工业应用。 一个8位电压DAC可实现DC/DC转换器输出电压裕量调节（20引脚QFN）。故障指示包括总线电压窗口和过流快速故障逻辑指示。ISL28025集成了一个用于监测的温度传感器。 ISL28025的串行接口与PMBus兼容，可在低至1.2V的电压下工作。它的平均电流仅为±0.3mA，采用节省空间的16球WLCSP封装。它也提供20引脚QFN 4×4（1.85平方毫米散热焊盘）封装。该器件可在-40°C至+125°C的全工业温度范围内工作。
商品特性
- 总线电压检测范围：0V至60V
- 电压增益误差：0.05%
- 电流增益误差：0.05%
- 高端或低端（RTN）检测
- 双向电流检测
- 辅助低压输入通道
- ∆∑ADC，16位固有分辨率
- 可编程平均模式
- 内部3.3V稳压器
- 内部温度检测
- 过压/欠压和电流故障监测，检测延迟为500ns
- 8位电压输出DAC（20引脚QFN）
- 支持1.2V电源的I2C/SMBus/PMBus接口
- 55个I²C从地址
应用领域
- 数据处理服务器
- 直流电源分配
- 电信设备
- 便携式通信设备
- DC/DC和AC/DC转换器
- 汽车电源
- 许多带警报功能的I2C ADC应用
