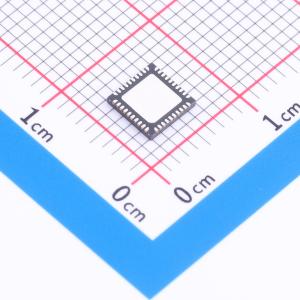

ISL95836HRTZ

ISL95836 脉冲宽度调制 (PWM) 控制器IC为符合IMVP-7/VR12标准的微处理器和图形处理器核心电源提供了一个完整的解决方案。它提供了对两个电压调节器 (VR) 的控制和保护。第一个VR，通常用于Vcore，集成了2个驱动器，可以以3相、2相或1相配置运行。第二个VR，通常用于图形处理，集成了1个驱动器，可以以2相或1相配置运行。这两个VR共享一个串行控制总线与CPU通信，相比两芯片方案，实现了更低的成本和更小的板面积。

两个VR都利用了Intersil的坚固型纹波稳压器R3技术。与传统调制器相比，R3调制器具有许多优点，包括更快的瞬态响应、负载瞬态期间可变的开关频率以及由于能够自动改变开关频率而提高轻载效率。

ISL95836还具有其他几个关键特性。两个输出均支持使用单个NTC热敏电阻进行DCR电流检测，并实现DCR温度补偿，或者如果需要的话，也可以采用更精确的电阻电流检测。两个输出均配备了远程电压检测、可编程VBOOT电压、IMAX和开关频率，可调整的过流保护以及独立的Power-Good信号。

• 串行数据总线
• 双输出：使用两个集成门极驱动器可配置第一路输出为3相、2相或1相
• 使用一个集成门极驱动器可配置第二路输出为2相或1相
• R3调制器具有出色的瞬态响应
• 高轻载效率
• 全温度范围内的系统精度为+0.5%
• 支持多种电流检测方法
• 无损电感DCR电流检测
• 精密电阻电流检测
• 差分远程电压检测
• 启动时可编程的VBOOT电压
• 电阻可编程IMAX，两路输出的开关频率
• 自适应体二极管导通时间减少

• 符合IMVP-7/VR12的计算机
