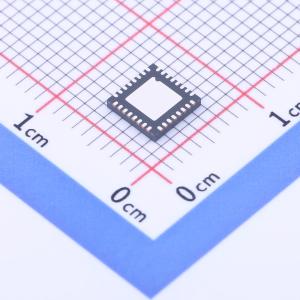

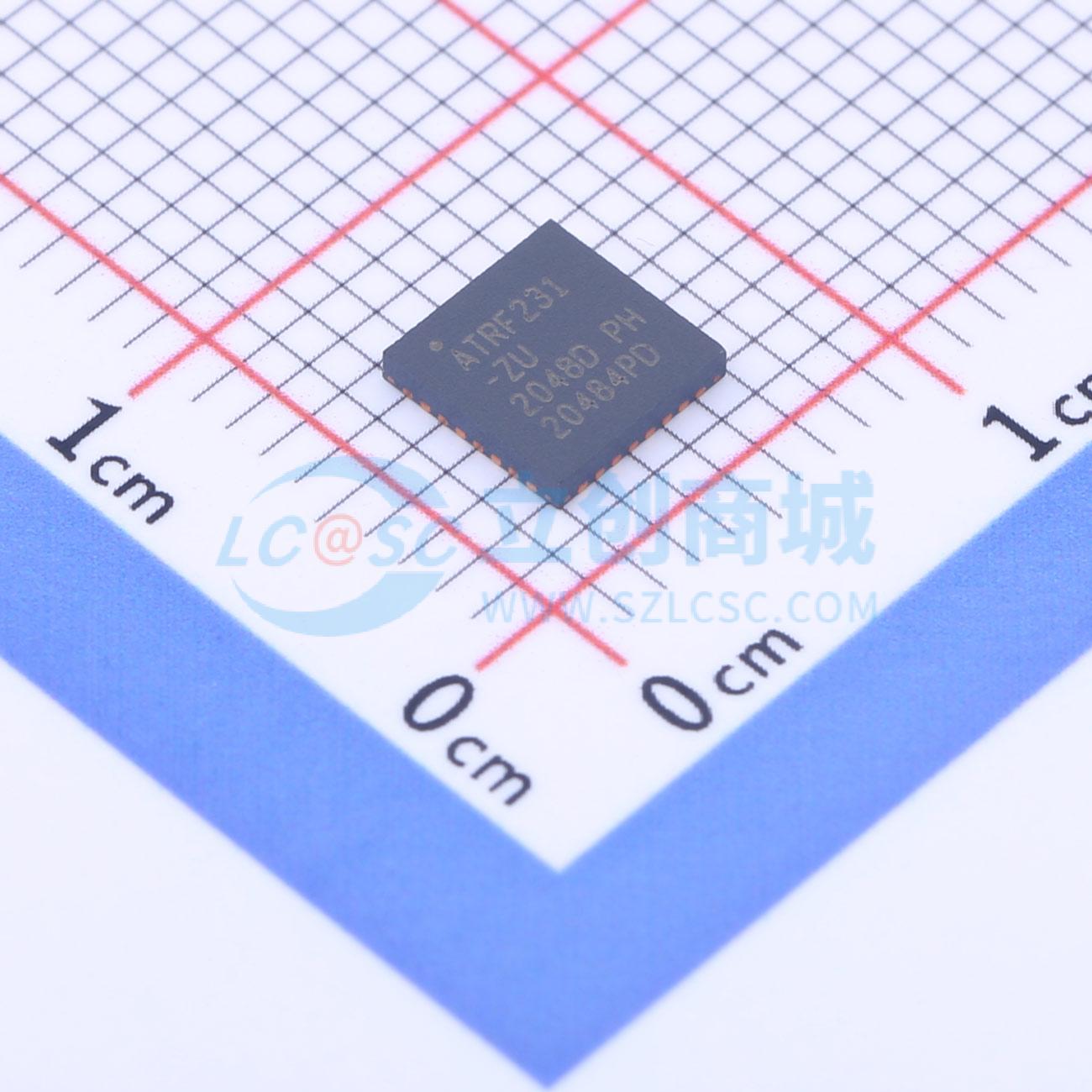

温馨提醒：图片仅供参考，商品以实物为准

AT86RF231-ZU

适用于IEEE 802.15.4、ZigBee、6LoWPAN、RF4CE、SP100、WirelessHART和ISM应用的2.4 GHz RF-CMOS射频收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 特性：高性能射频CMOS 2.4 GHz无线电收发器，适用于IEEE 802.15.4、ZigBee、6LoWPAN、RF4CE、SP100、WirelessHART和ISM应用。行业领先的链路预算（104 dB），接收器灵敏度 -101 dBm，可编程输出功率从 -17 dBm到 +3 dBm。超低电流消耗：睡眠模式0.02 μA，收发器关闭模式0.4 mA，接收开启模式12.3 mA，最大发射功率+3 dBm时忙碌发射模式14 mA。超低电源电压（1.8V至3.6V），内置稳压器。优化设计，降低物料清单成本，易于生产：仅需少量外部组件（晶体、电容器和天线），出色的静电放电耐受性。易于使用的接口：通过快速SPI访问寄存器、帧缓冲区和AES；仅需两条微控制器GPIO线；无线电收发器有一个中断引脚；无线电收发器提供带预分频器的时钟输出
品牌名称: MICROCHIP(美国微芯)
商品型号: AT86RF231-ZU
商品编号: C1526138
商品封装: QFN-32-EP(5x5)
包装方式: 托盘
商品毛重: 1.11克(g)

商品参数

商品特性

高性能RF-CMOS 2.4 GHz无线电收发器，适用于IEEE 802.15.4、ZigBee、6LoWPAN、RF4CE、SP100、WirelessHART和ISM应用
业界领先的链路预算（104 dB）——接收器灵敏度 -101 dBm ——可编程输出功率从 -17 dBm到 +3 dBm
超低电流消耗：
- 睡眠模式（SLEEP）= 0.02 μA
- 收发器关闭模式（TRX_OFF）= 0.4 mA
- 接收开启模式（RX_ON）= 12.3 mA，发送繁忙模式（BUSY_TX）= 14 mA（最大发射功率 +3 dBm时）
针对低物料清单成本和易于生产进行优化：
- 所需外部组件极少（晶体、电容器和天线）
- 出色的静电放电（ESD）耐受性
易于使用的接口：
- 可通过快速SPI访问寄存器、帧缓冲区和AES
- 仅需两条微控制器通用输入输出（GPIO）线
- 无线电收发器有一个中断引脚
- 无线电收发器提供带预分频器的时钟输出
无线电收发器特性：
- 128字节先进先出（FIFO）（静态随机存取存储器SRAM）用于数据缓冲
- 可编程时钟输出，为主机微控制器提供时钟或作为定时器参考
- 集成收发切换开关（RX/TX Switch）
- 完全集成、快速稳定的锁相环（PLL）以支持跳频
- 电池监测器
- 快速唤醒时间 <0.4毫秒
特殊的IEEE 802.15.4 - 2006硬件支持：
- 帧校验序列（FCS）计算和空闲信道评估
- 接收信号强度指示（RSSI）测量、能量检测和链路质量指示
媒体访问控制（MAC）硬件加速器：
- 自动确认、载波侦听多路访问/冲突避免（CSMA - CA）和重传
- 自动地址过滤
- 自动帧校验序列（FCS）检查
扩展功能集硬件支持：
- AES 128位硬件加速器
- 收发指示（外部射频前端控制）
- 接收天线分集
- 支持的物理层服务数据单元（PSDU）数据速率：250 kb/s、500 kb/s、1 Mb/s和2 Mb/s
- 用于安全应用的真随机数生成

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	无线收发芯片
	频率范围	2.405GHz~2.48GHz
	接口类型	SPI
	工作电压	1.8V~3.6V
	应用领域	802.15.4；ISM；ZigBee
	输出功率	3dBm
	数据速率	500Kbps

	属性	参数值
	发射电流	14mA
	灵敏度	-101dBm
	接收电流	12.3mA
	典型应用频率	2.4GHz
	工作温度	-40℃~+85℃
	类型	收发器
