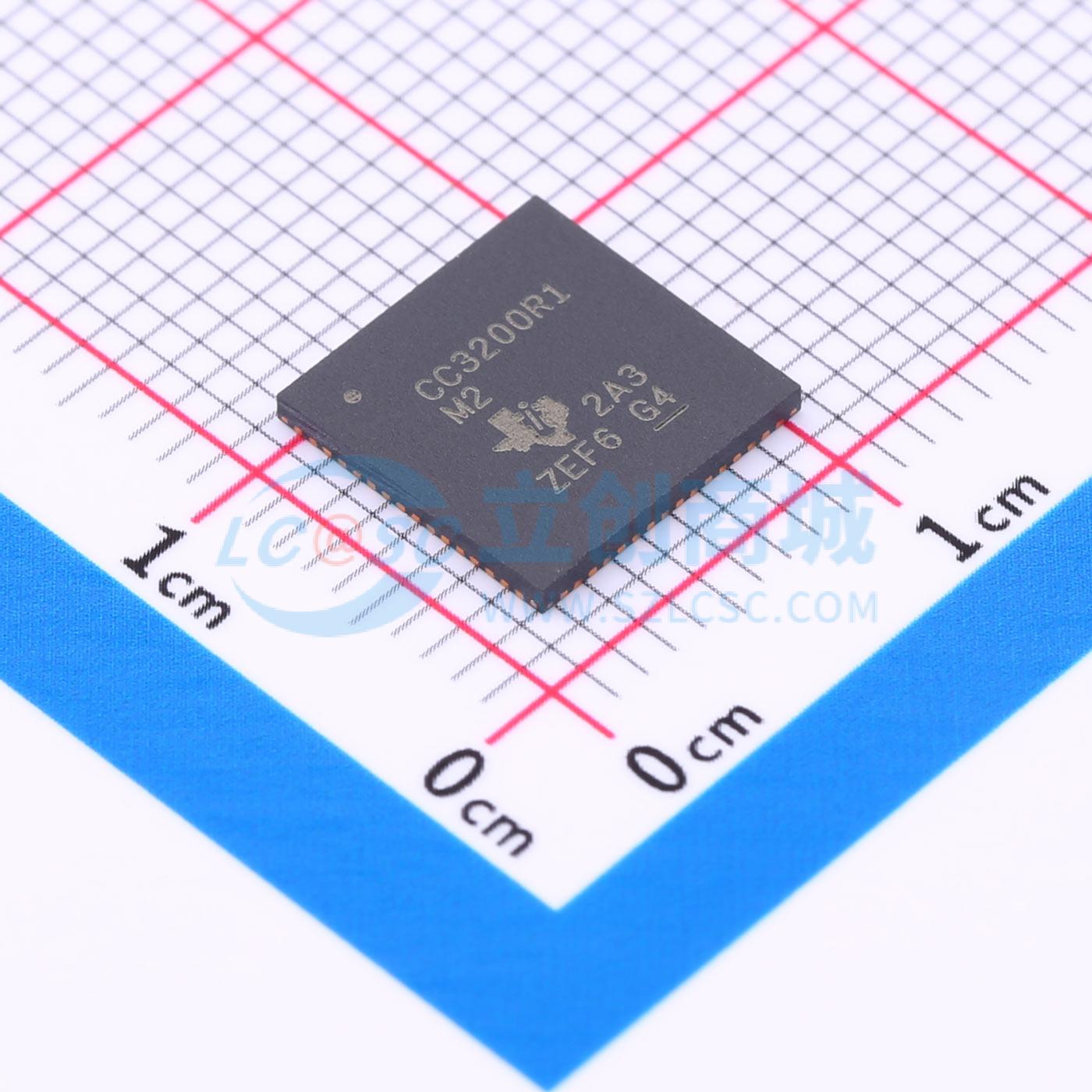

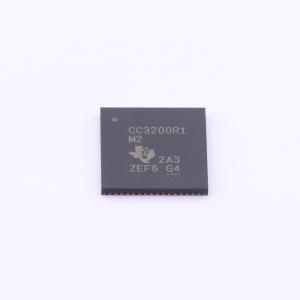

CC3200R1M2RGC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CC3200 具有 2 个 TLS/SSL 插槽和 256kB RAM 的 SimpleLink™ Arm Cortex-M4 Wi-Fi® 无线 MCU
品牌名称: TI(德州仪器)
商品型号: CC3200R1M2RGC
商品编号: C1526162
商品封装: VQFN-64-EP(9x9)
包装方式: 托盘
商品毛重: 7.9克(g)

商品参数

商品概述

用业界第一个具有内置Wi-Fi连通性的单片微控制器单元(MCU)开始你的设计。针对物联网(IoT)应用的SimpleLink CC3200器件是一款集成了高性能ARM Cortex - M4 MCU的无线MCU，从而使得客户能够用单个集成电路(IC)开发整个应用。借助片上Wi-Fi，互联网和稳健耐用的安全协议，无需之前的Wi-Fi经验即可实现更快速的开发。CC3200器件是一个完整平台解决方案，其中包括软件、示例应用、工具、用户和编程指南、参考设计以及TI E2E支持社区。此器件采用易于布局布线的四方扁平无引线(QFN)封装。

此应用MCU子系统包含一个运行频率为80MHz的行业标准ARM Cortex - M4内核。此器件包含多种外设，其中包括一个快速并行摄像头接口，I2S，SD/MMC，UART，SPI，I2C和四通道模数转换器(ADC)。CC3200系列包括用于代码和数据的灵活嵌入式RAM，以及具有外部串行闪存引导加载程序和外设驱动程序的ROM。

Wi-Fi网络处理器子系统特有一个Wi-Fi片上互联网并且包含一个额外的专用ARM MCU，此MCU可完全免除应用MCU的处理负担。这个子系统包含802.11 b/g/n射频、基带和具有强大加密引擎的MAC，以实现支持256位加密的快速、安全互联网连接。CC3200器件支持基站、访问点和Wi-Fi直接模式。此器件还支持WPA2个人和企业安全性以及WPS2.0。Wi-Fi片上互联网包括嵌入式TCP/IP和TLS/SSL堆栈，HTTP服务器和多个互联网协议。

电源管理子系统包括支持广泛电源电压范围的集成直流 - 直流转换器。这个子系统可启用低功耗模式，诸如具有RTC的休眠模式，所需电流少于4μA。

商品特性

CC3200 SimpleLink Wi-Fi — 由应用微控制器，Wi-Fi网络处理器和电源管理子系统组成
应用微控制器子系统 – ARM Cortex - M4内核，运行频率80MHz
嵌入式存储器 • RAM（高达256KB) 外部串行闪存引导加载程序，和ROM中的外设驱动程序
32通道直接内存访问(DMA)
针对高级快速安全性的硬件加密引擎，其中包括 • AES，DES和3DES • SHA2和MD5 • 循环冗余校验(CRC)与校验和
8位并行摄像头接口
1个多通道音频串口(McASP)接口，支持2个I2S通道
1个SD/MMC接口
2个通用异步收发器(UART)
1个串行外设接口(SPI)
1个内部集成电路(I²C)
4个通用定时器，支持16位脉宽调制(PWM)模式
1个看门狗定时器
4通道12位模数转换器(ADC)
多达27个独立可编程、复用通用输入输出(GPIO)引脚
Wi-Fi网络处理器子系统 – 特有Wi-Fi Internet - On - a - Chip
专用ARM MCU完全解除应用微控制器的Wi-Fi和互联网协议处理负担
ROM中的Wi-Fi以及互联网协议
802.11 b/g/n射频、基带，媒介访问控制(MAC)，Wi-Fi驱动器和请求方
TCP/IP堆栈 • 行业标准BSD插槽应用编程接口(API) • 8个同时TCP或UCP插槽 • 2个同时TLS和SSL插槽
强大的加密引擎，用于与针对TLS和SSL连接的256位AES加密的快速、安全Wi-Fi和互联网连接
基站、访问点(AP)和Wi-Fi Direct模式
WPA2个人和企业安全性
针对自主和快速Wi-Fi连接的SimpleLink连接管理器
SmartConfig技术，AP模式和WPS2，这些技术用于实现简单且灵活的Wi-Fi服务开通
Tx功率 • 18.0 dBm @ 1 DSSS • 14.5 dBm @ 54 OFDM
RX灵敏度 • -95.7 dBm @ 1 DSSS • -74.0 dBm @ 54 OFDM
电源管理子系统 – 集成直流 - 直流转换器支持宽范围的电源电压： • VBAT宽电压模式：2.1至3.6V • 预稳压1.85V模式
高级低功耗模式 • 支持实时时钟(RTC)的休眠：4μA • 低功耗深度睡眠(LPDS)：120μA
RX流量（MCU激活）：59mA@54正交频分复用(OFDM)
TX流量（MCU激活）：229mA@54OFDM，最大功率
空闲连接（处于LPDS中的MCU）：695μA @ DTIM = 1
时钟源 – 具有内部振荡器的40.0MHz晶振
32.768kHz晶振或外部RTC时钟
封装和工作温度 – 0.5mm焊球间距，64引脚，9mm x 9mm四方扁平无引线(QFN)
环境温度范围：-40℃至85℃

应用领域

物联网应用，诸如云连通性
家庭自动化
家用电器
访问控制
安防系统
智能能源
互联网网关
工业控制
智能插座和仪表计量
无线音频
IP网络传感器节点

优惠活动

购买数量

(260个/托盘，最小起订量 1 个)

个

起订量：1 个260个/托盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	无线收发芯片
	频率范围	2.4GHz~2.5GHz
	接口类型	ADC；SPI；PWM；I2C；JTAG；UART
	工作电压	2.1V~3.6V
	应用领域	WiFi
	输出功率	18dBm
	数据速率	54Mbps

	属性	参数值
	发射电流	229mA
	灵敏度	-74dBm
	接收电流	59mA
	典型应用频率	2.442GHz
	工作温度	-40℃~+85℃
	类型	收发器
