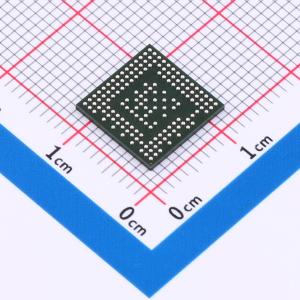

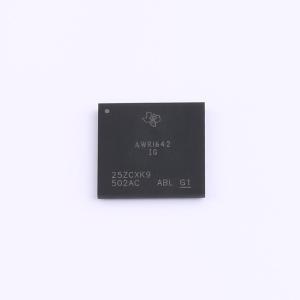

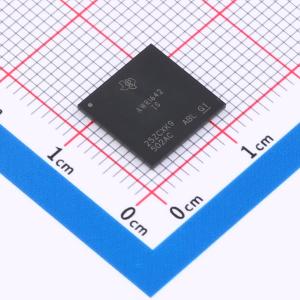

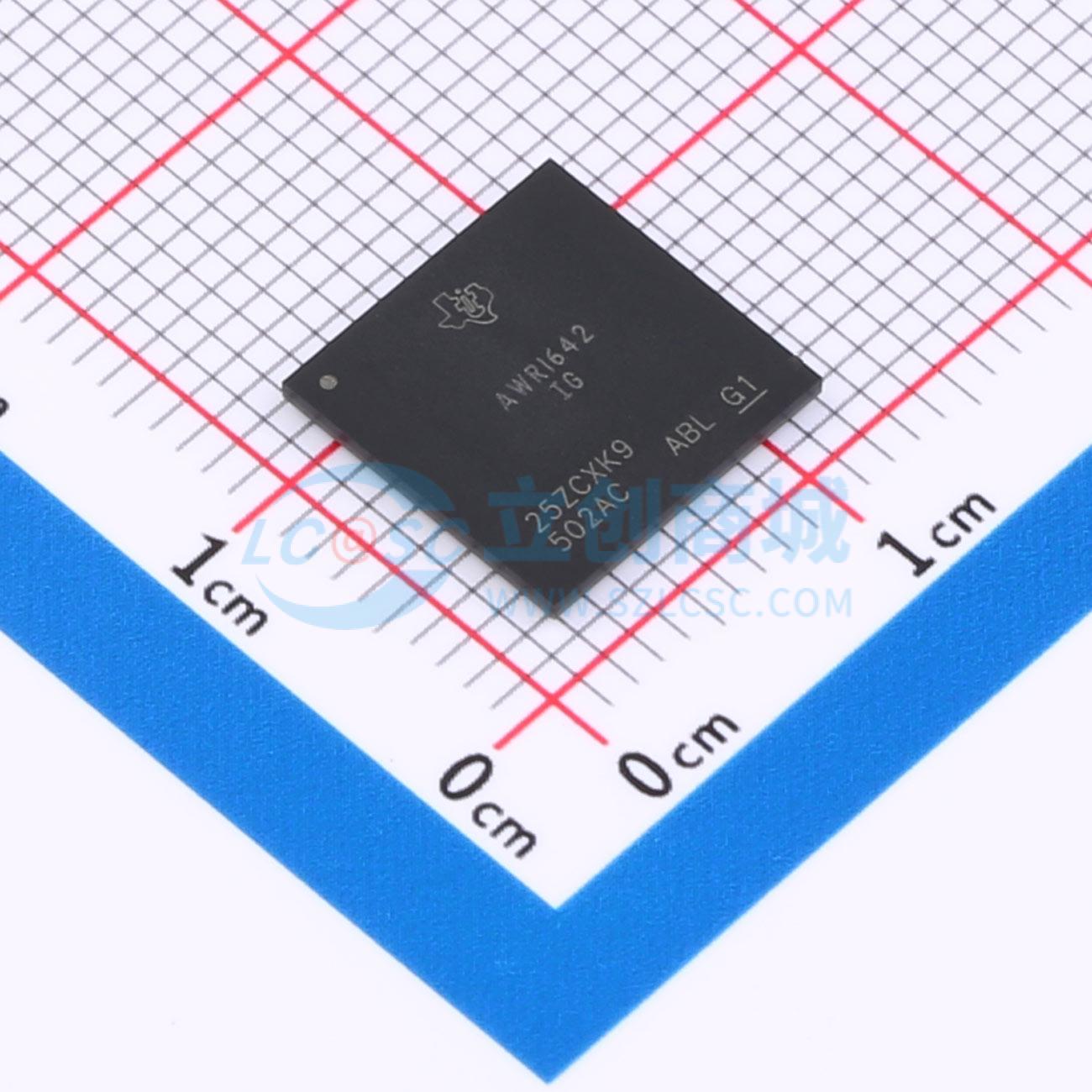

AWR1642ABIGABLQ1

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AWR1642 集成 DSP 和 MCU 的单芯片 76GHz 至 81GHz 汽车雷达传感器
品牌名称: TI(德州仪器)
商品型号: AWR1642ABIGABLQ1
商品编号: C1526158
商品封装: FCBGA-161
包装方式: 托盘
商品毛重: 0.23克(g)

商品参数

商品概述

AWR1642 器件是一款能够在76 至81GHz 频带中运行的集成式单芯片FMCW 雷达传感器。该器件采用低功耗45nm RFCMOS 工艺进行构建，并且在极小的封装中实现了前所未有的集成度。AWR1642 是适用于汽车领域中的低功耗、自监控、超精确雷达系统的理想解决方案。 AWR1642 器件是一种自包含FMCW 雷达传感器单芯片解决方案，能够简化76 至81GHz 频带中的汽车雷达传感器实施。它构建在低功耗45nm RFCMOS 工艺之上，从而实现了一个具有内置PLL 和模数转换器的单片实施2TX、4RX 系统。它集成了DSP 子系统，该子系统包含用于雷达信号处理的高性能C674x DSP。该器件包含一个基于ARM R4F 的处理器子系统，该子系统负责无线电配置、控制和校准。简单编程模型更改可支持各种传感器实施（近距离、中距离和远距离），并且能够进行动态重新配置，从而实现多模式传感器。此外，该器件作为完整的平台解决方案进行提供，该解决方案包括硬件参考设计、软件驱动程序、样例配置、API 指南以及用户文档。

商品特性

FMCW 收发器– 集成式PLL、发送器、接收器、基带和A2D
76 至81GHz 覆盖范围，具有4GHz 的可用带宽
四个接收通道两个发送通道
基于分数N PLL 的超精确线性调频脉冲（计时）引擎
TX 功率：12.5dBm
RX 噪声系数：
- 14dB（76 至77GHz）
- 15dB（77 至81GHz）
1MHz 时的相位噪声：
- –95dBc/Hz（76 至77GHz）
- –93dBc/Hz（77 至81GHz）
内置的校准和自检（监控）
配备基于ARM Cortex - R4F 的无线电控制系统
内置的固件(ROM)
针对频率和温度进行自校准的系统
用于FMCW 信号处理的C674x DSP
片上存储器：1.5MB
用于物体跟踪和分类、AUTOSAR 和接口控制的Cortex - R4F 微控制器
支持自主模式（从QSPI 闪存加载用户应用）
集成外设
- 具有ECC 的内部存储器主机接口
- CAN（两个实例，其中一个是CAN - FD）
- 为用户应用提供的其他接口
  - 多达6 个ADC 通道
  - 多达2 个SPI 通道
  - 多达2 个UART
  - I2C
  - GPIO
  - 用于原始ADC 数据和调试仪表的2 通道LVDS接口
以ASIL B 级为目标
符合AECQ100 标准
嵌入式自监控，无需使用主机处理器
复基带架构
嵌入式干扰检测功能
电源管理
- 内置的LDO 网络，可增强PSRR
- I/O 支持双电压3.3V/1.8V
时钟源
- 支持频率为40MHz 的外部振荡器
- 支持外部驱动、频率为40MHz 的时钟（方波/正弦波）
- 支持40MHz 晶体与负载电容器相连接
轻松的硬件设计
- 0.65mm 间距、161 引脚10.4mm x 10.4mm 覆晶BGA 封装，可实现轻松组装和低成本PCB 设计
- 小尺寸解决方案
支持汽车运行温度范围
AWR1642 高级特性
- 嵌入式自监控，无需使用主机处理器
- 复基带架构
- 嵌入式干扰检测功能
电源管理
- 内置的LDO 网络，可增强PSRR
- I/O 支持双电压3.3V/1.8V
时钟源
- 支持频率为40MHz 的外部振荡器
- 支持外部驱动、频率为40MHz 的时钟（方波/正弦波）
- 支持40MHz 晶体与负载电容器相连接
轻松的硬件设计
- 0.65mm 间距、161 引脚10.4mm x 10.4mm 覆晶BGA 封装，可实现轻松组装和低成本PCB 设计
- 小尺寸解决方案
支持汽车运行温度范围

应用领域

盲点检测
变道辅助
侧向来车警示
泊车辅助
占位检测
简单手势识别
车门开启器应用

	属性	参数值
	商品目录	无线收发芯片
	频率范围	76GHz~81GHz
	接口类型	I2C；JTAG；UART；SPI
	工作电压	1.71V~1.89V；3.15V~3.45V
	应用领域	雷达
	输出功率	12.5dBm
	数据速率	6.25Mbps

	属性	参数值
	发射电流	-
	灵敏度	-
	接收电流	-
	典型应用频率	-
	工作温度	-40℃~+125℃
	类型	收发器
