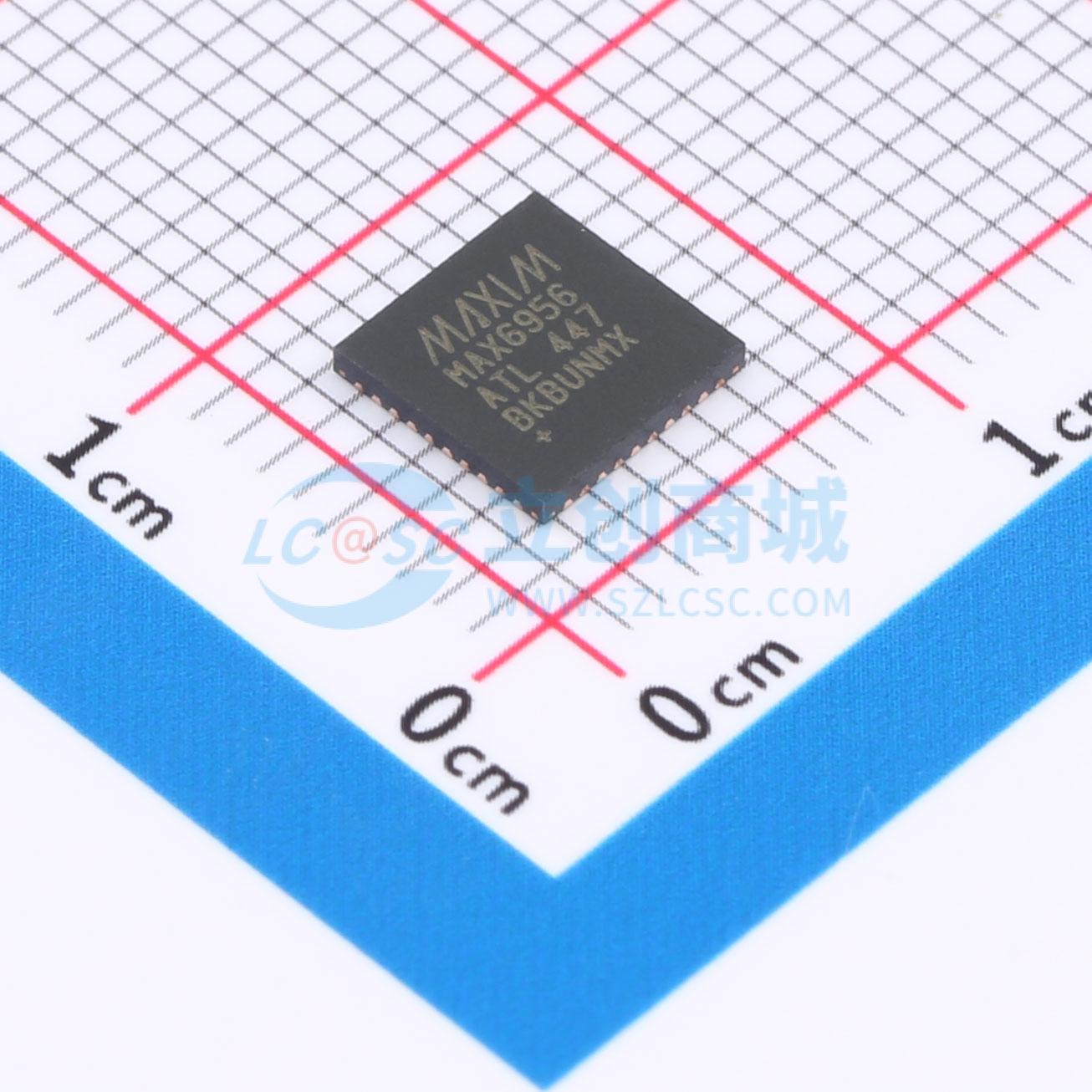

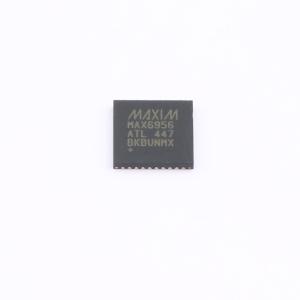

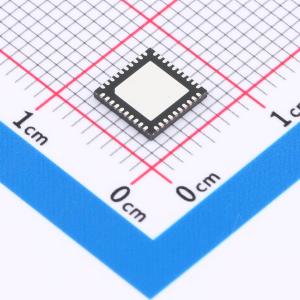

温馨提醒：图片仅供参考，商品以实物为准

MAX6956ATL+

2线接口、2.5V至5.5V、20端口或28端口LED显示驱动器及输入/输出扩展器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 该产品为一款紧凑型串行接口LED显示驱动器/ I/O扩展器，可向微处理器提供多达28个端口。每个端口可由用户单独配置为逻辑输入、逻辑输出或共阳极 (CA) LED恒流段驱动器。配置为LED段驱动器的每个端口都表现为数字控制的恒流吸收器，电流从1.5mA到24mA有16个相等的电流阶跃。该LED驱动器适用于分立LED以及CA数字和字母数字LED
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX6956ATL+
商品编号: C1524042
商品封装: TQFN-40-EP(6x6)
包装方式: 管装
商品毛重: 0.1克(g)

商品参数

商品概述

MAX6956是一款紧凑型串行接口LED显示驱动器/ I/O扩展器，可为微处理器提供多达28个端口。每个端口均可由用户单独配置为逻辑输入、逻辑输出或共阳极（CA）LED恒流段驱动器。每个配置为LED段驱动器的端口都表现为一个数字控制的恒流灌电流源，电流从1.5mA到24mA有16个均等的电流步长。该LED驱动器适用于分立LED以及共阳极数字和字母数字LED数码管。每个配置为通用I/O（GPIO）的端口可以是一个能够吸入10mA电流和输出4.5mA电流的推挽式逻辑输出，也可以是一个带有可选内部上拉电阻的施密特逻辑输入。七个端口具备可配置的转换检测逻辑，当端口逻辑电平发生变化时会产生中断。MAX6956通过一个与I2C兼容的两线串行接口进行控制，并采用四级逻辑，仅需2个选择引脚即可实现16个I2C地址。 MAX6956AAX和MAX6956ATL有28个端口，分别采用36引脚SSOP和40引脚薄型QFN封装。MAX6956AAI和MAX6956ANI有20个端口，分别采用28引脚SSOP和28引脚DIP封装。

商品特性

400kbps与I2C兼容的串行接口
2.5V至5.5V工作电压
-40℃至+125℃温度范围
20或28个I/O端口，每个端口可配置为恒流LED驱动器、推挽式逻辑输出、施密特逻辑输入、带内部上拉电阻的施密特逻辑输入
11μA（最大值）关断电流
每个LED具有16级独立可编程电流控制
七个I/O端口具备逻辑转换检测功能

应用领域

机顶盒条形图显示
面板仪表
工业控制器
白色家电系统监控
汽车领域

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	数码管驱动
	配置	-
	接口类型	I2C；2线串行接口
	工作电压	2.5V~5.5V
	时钟频率(fc)	400kHz

	属性	参数值
	段驱动电流	19mA；18.5mA；9.5mA
	其他特性	键盘扫描；辉光可调
	工作温度	-40℃~+125℃
	耗散功率(Pd)	2.105W
