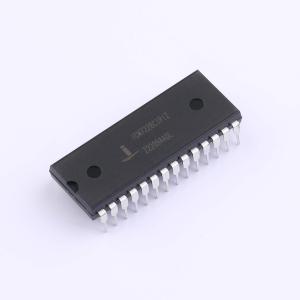

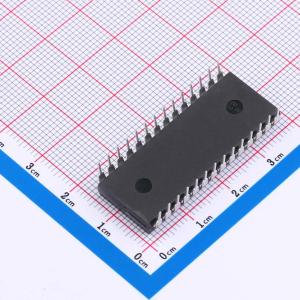

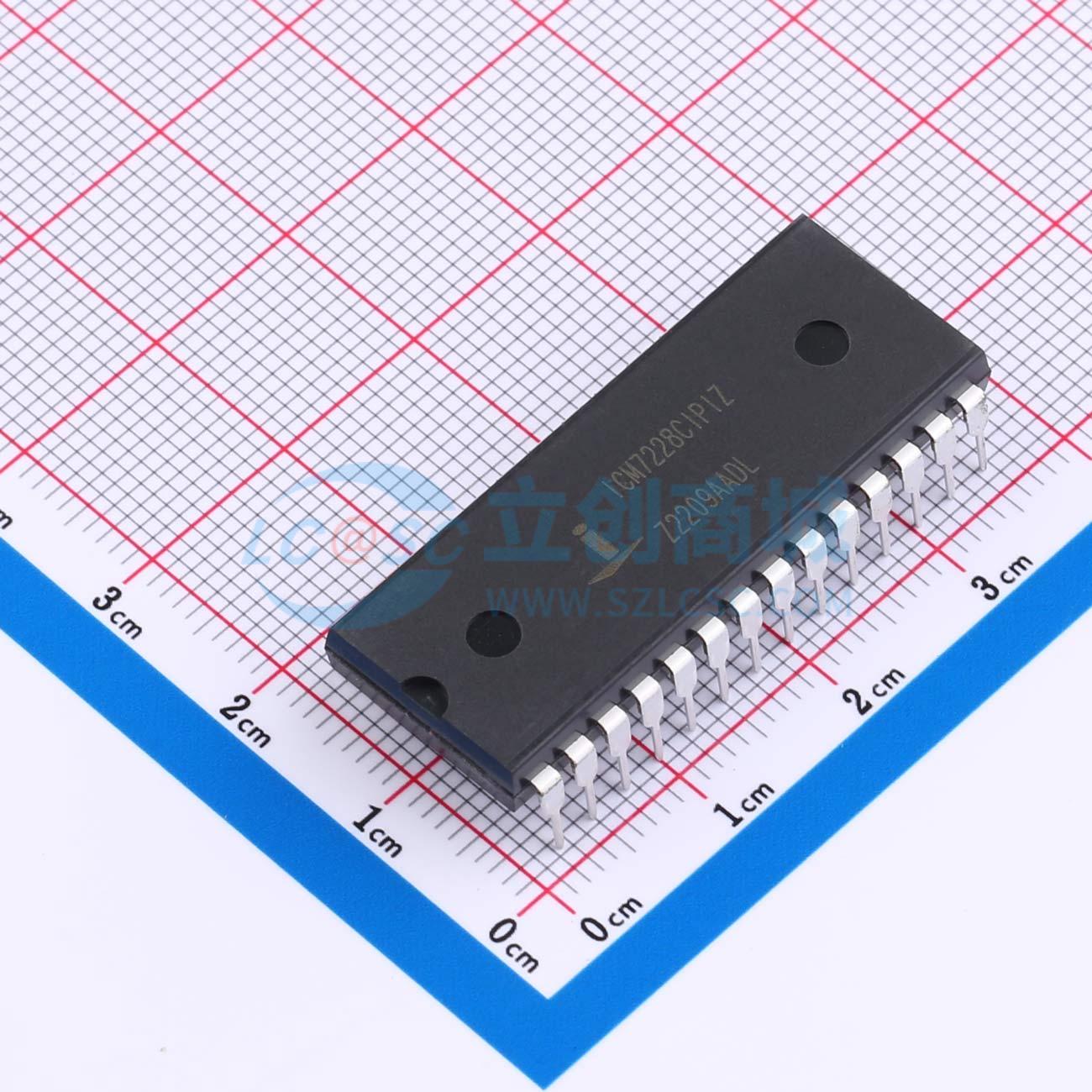

ICM7228CIPIZ

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 显示驱动器可将微处理器与8位、7段数字LED显示屏连接。芯片上包含两种类型的7段解码器、多路扫描电路、LED显示屏段驱动器、LED显示屏位驱动器和一个8字节静态存储器作为显示RAM。数据可以按顺序8位更新或按单数字更新格式写入显示RAM。ICM7228C以并行随机访问格式写入显示RAM。ICM7228A和ICM7228C驱动共阳极显示器，ICM7228B驱动共阴极显示器。所有版本都可以十六进制或代码B格式显示RAM数据。ICM7228A和ICM7228B包含无解码模式，允许每个数字的RAM字的每一位驱动各个显示段，从而独立控制所有显示段，可直接驱动条形图和其他不规则显示段及格式。
品牌名称: RENESAS(瑞萨)/IDT
商品型号: ICM7228CIPIZ
商品编号: C1524062
商品封装: PDIP-28
包装方式: 管装
商品毛重: 7.62克(g)

商品参数

商品概述

Intersil ICM7228显示驱动器可将微处理器与8位7段数字LED显示屏连接。芯片上集成了两种类型的7段解码器、多路扫描电路、LED显示屏段驱动器、LED显示屏位驱动器以及一个8字节静态存储器作为显示RAM。数据可以按顺序8位更新或单一位更新格式写入ICM7228A和ICM7228B的显示RAM。数据以并行随机访问格式写入ICM7228C的显示RAM。ICM7228A和ICM7228C驱动共阳极显示屏，ICM7228B驱动共阴极显示屏。所有版本都可以十六进制或B码格式显示RAM数据。ICM7228A和ICM7228B集成了无解码模式，允许每个位的RAM字的每一位驱动单独的显示段，从而实现对所有显示段的独立控制。因此，该芯片可直接驱动条形图和其他不规则显示段及格式。 Intersil ICM7228是Maxim ICM7218和Intersil ICM7218显示驱动器的替代产品。请注意，ICM7228A/B具有额外的单一位访问模式，这可能导致Intersil ICM7218A/B软件与ICM7228A/B的操作不兼容。

商品特性

提供无铅加退火工艺（符合RoHS标准）
是Maxim ICM7218的改进型第二货源
快速写入访问时间为200ns
多个版本与微处理器兼容
支持十六进制、B码和无解码模式
“无解码”功能可实现对单个段的控制
片上集成位和段驱动器
位驱动不重叠
有共阳极和共阴极LED版本
采用低功耗CMOS架构
单5V电源供电

应用领域

仪器仪表
测试设备
手持仪器
条形图显示
数字和非数字面板显示
LCD显示完整性受损的高低温环境

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	数码管驱动
	配置	7段
	工作电压	4V~6V
	位驱动电流	20mA

	属性	参数值
	段驱动电流	20mA
	其他特性	共阳极
	工作温度	-40℃~+85℃
