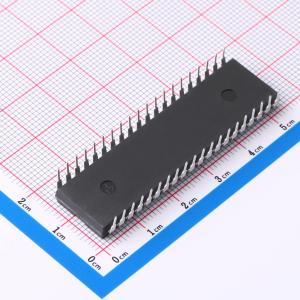

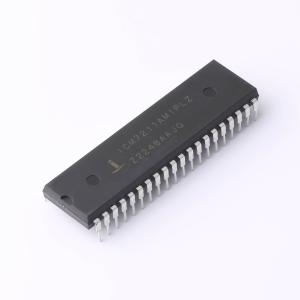

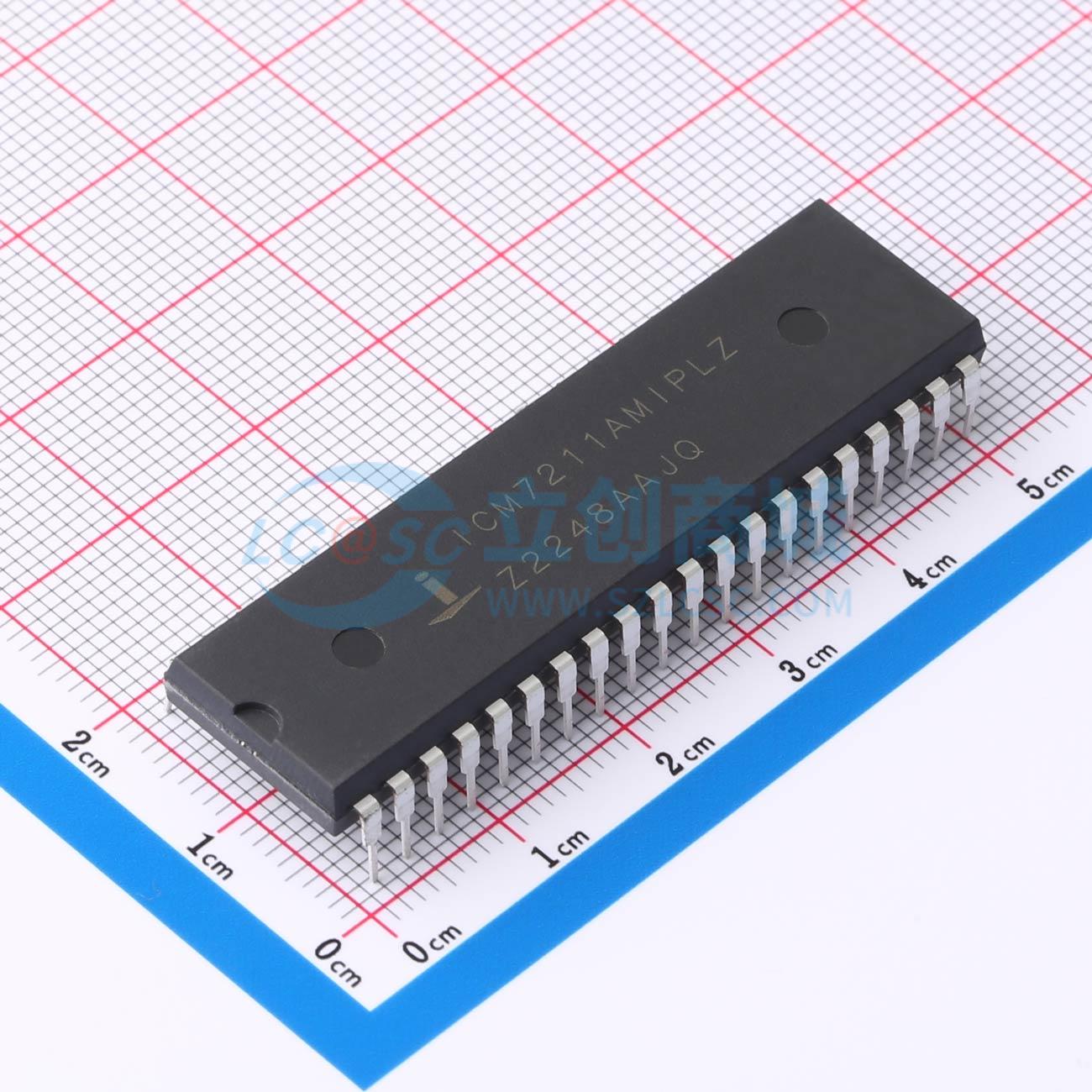

ICM7211AMIPLZ

ICM7211AM 器件是一款非复用的四位七段 CMOS LCD 显示解码驱动器。 该器件通过提供完整的 RC 振荡器、分频链、背板驱动器和 28 个段输出，配置为驱动传统的 LCD 显示器。 它还具有与微处理器兼容的输入配置，在高速片选输入的控制下提供数据输入锁存器和位地址锁存器。这些器件简化了为微处理器系统实现经济高效的字母数字七段显示的任务，无需大量的 ROM 或 CPU 时间进行解码和显示更新。 ICM7211AM 提供 “代码 B” 输出代码，即 0 - 9、短横线、E、H、L、P、空白，但能正确将真正的 BCD 解码为七段十进制输出。 ICM7211AM 提供适合驱动传统四位七段 LCD 显示器的输出。这些器件包括 28 个独立的段驱动器、背板驱动器，以及一个独立的振荡器和分频链，用于生成背板频率。 段驱动器和背板驱动器均由一个 CMOS 反相器组成，N 沟道和 P 沟道器件的比例经过设计，以提供相同的导通电阻，从而实现相等的上升和下降时间。这消除了因上升和下降时间不同而可能产生的任何直流分量，并确保显示器的最长使用寿命。 通过将振荡器输入（引脚 36）连接到 Vss，可以禁用背板输出器件。这允许 28 个段输出直接与 BP 端子（引脚 5）处的信号输入同步。通过这种方式，多个从器件可以级联到一个主器件的背板输出，或者背板可以从外部源获取。这允许使用字符数量为四的倍数且具有单个背板的显示器。一个从器件代表约 200pF 的负载（相当于一个额外的段）。因此，可连接到一个主器件背板驱动器的从器件数量的限制在于，超过四位的显示器更大背板所代表的额外负载。为了最小化功耗，一个好的经验法则是使背板的上升和下降时间小于约 5μs。背板输出驱动器应能驱动 16 个半英寸字符的显示器背板。如果要将四个以上的器件级联在一起，建议从外部获取背板信号，并将所有 ICM7211AM 器件连接到该信号。这个外部信号应能够以短（1 - 2μs）的上升和下降时间驱动非常大的容性负载。背板信号的最大频率应为约 150Hz，不过根据显示器类型，在较低的显示温度下，这个频率对于实现最佳显示响应可能过快。 板载振荡器设计为在微安级电流水平下以约 19kHz 的频率自由运行。

• 带背板驱动器的四位非复用七段 LCD 显示输出
• 完整的板载 RC 振荡器，用于生成背板频率
• 背板输入/输出允许从器件与主器件简单同步
• 提供由片选输入控制的数据和位地址锁存器，以提供直接的高速处理器接口
• 将二进制解码为代码 B（0 - 9、短横线、E、H、L、P、空白）
• 提供无铅加退火版本（符合 RoHS 标准）
