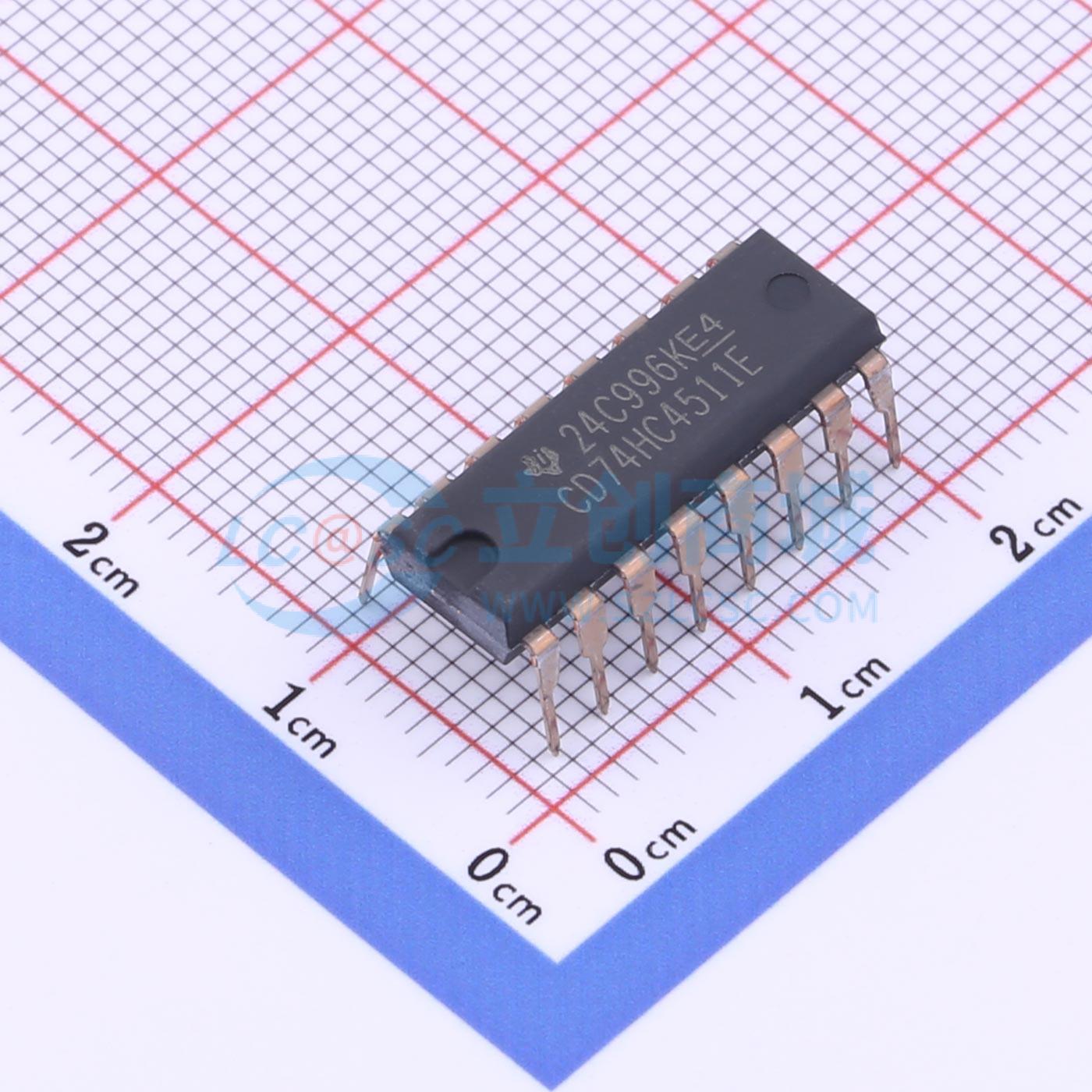

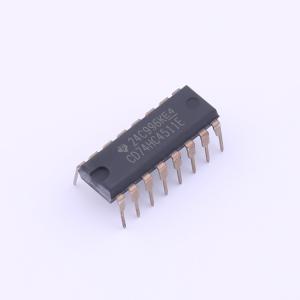

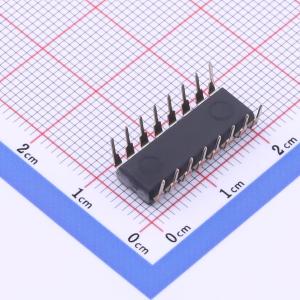

CD74HC4511E

CD54HC4511、CD74HC4511 和 CD74HCT4511 是 BCD 转 7 段锁存器/解码器/驱动器，具有四路地址输入 (D - D₃)、一路消隐 (BL) 输入（低电平有效）、灯测试 (LT) 输入和一路锁存器使能 (LE) 输入（高电平时启用锁存器存储 BCD 输入）。当 LE 为低电平时，锁存器禁用，从而使输出对 BCD 输入透明。

• 2V 至 6V VCC 工作电压 ('HC4511)
• 4.5V 至 5.5V VCC 工作电压 (CD74HCT4511)
• 高输出拉电流能力
• 用于 BCD 代码存储的输入锁存器
• 灯测试和消隐功能
• 平衡的传播延迟及转换时间
• 与 LSTTL 逻辑 IC 相比，可显著降低功耗
• 'HC4511 – 高抗噪性，当 VCC = 5V 时，NL 或 NIH = VCC 的 30%
• CD74HCT4511 直接 LSTTL 输入逻辑兼容性，VIL = 0.8V（最大值），VIH = 2V（最小值）
• CMOS 输入兼容性，当电压为 VOL, VOH 时，II ≤ 1μA
