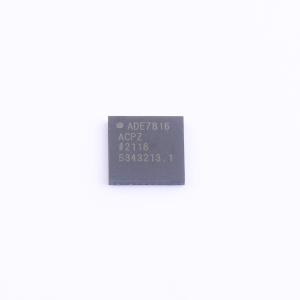

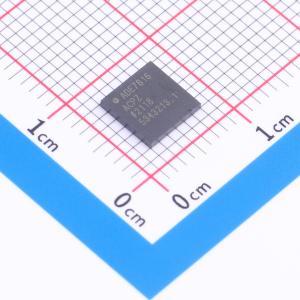

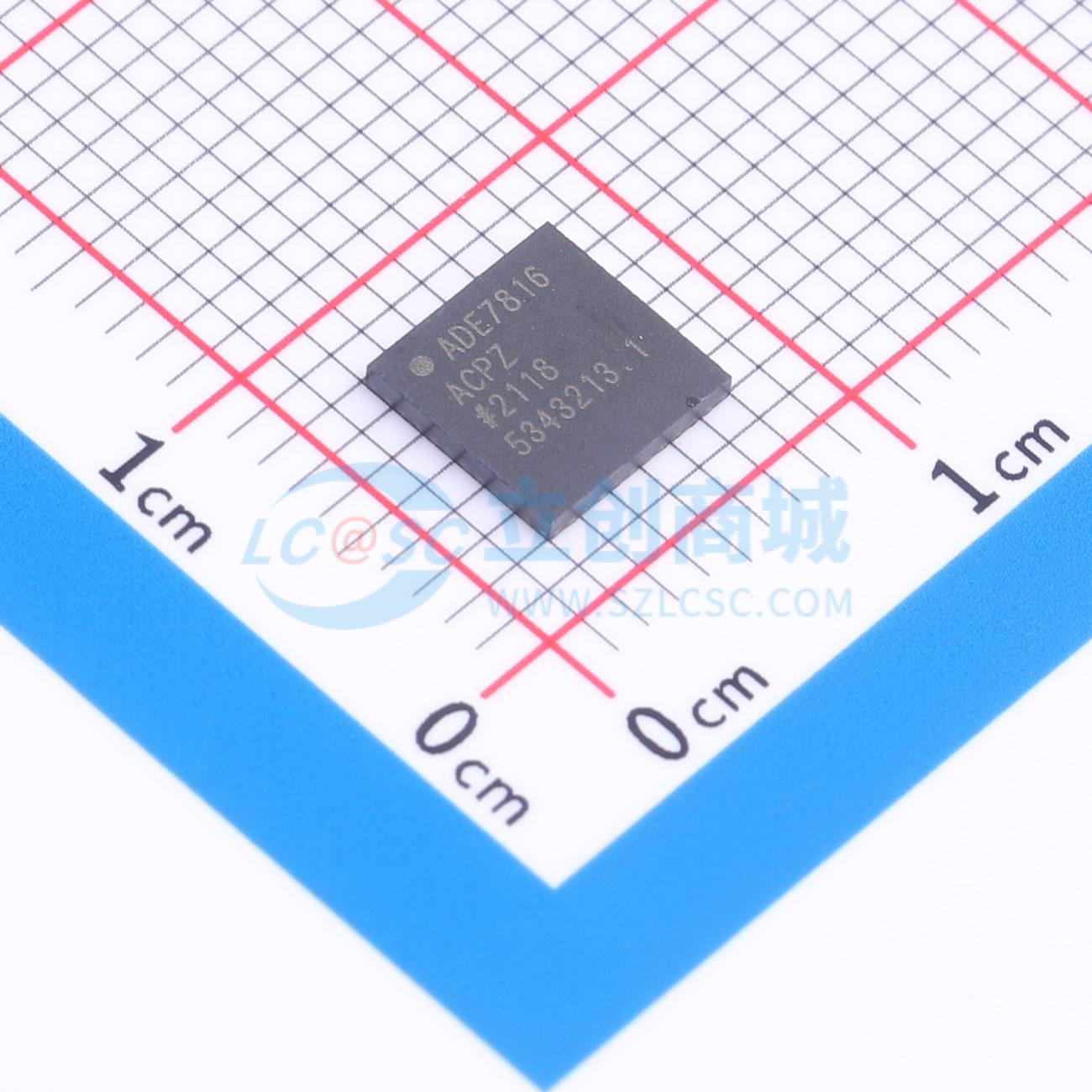

ADE7816ACPZ

ADE7816是一款高精度多通道计量设备，能够测量一个电压通道和多达六个电流通道。它可测量线电压和电流，并计算有功和无功电能，以及瞬时均方根电压和电流。该器件集成了七个sigma-delta (Σ·Δ) ADC和一个高精度电能测量内核。六个电流输入通道允许同时测量多个负载。电压通道和六个电流通道各自拥有完整的信号路径，可进行全方位测量。每个输入通道都支持灵活的增益级，适用于与电流互感器 (CT) 配合使用。六个片上数字积分器便于使用罗氏线圈传感器。 ADE7816可通过SPI或I²C接口访问片上计量寄存器。一个专用的高速接口，即高速数据采集 (HSDC) 端口，可与I²C配合使用，以访问实时ADC输出信息。通过两个外部中断引脚IRQ0和IRQ1，可获取全方位的电能质量信息，如过流、过压、峰值和骤降检测。 ADE7816电能计量IC采用3.3 V电源电压供电，提供40引脚LFCSP封装，无铅且符合RoHS标准。

• 测量有功和无功电能、采样波形以及电流和电压均方根值
• 6个电流输入通道和1个电压通道
• 在1000:1的动态范围内，有功和无功电能误差小于0.1%
• 支持电流互感器和罗氏线圈传感器
• 提供瞬时电流和电压读数
• 对所有6个通道进行角度测量
• 2 kHz带宽操作
• 参考电压：1.2 V（典型漂移10 ppm/℃），具备外部过驱动能力
• 灵活的I2C、SPI和HSDC串行接口
