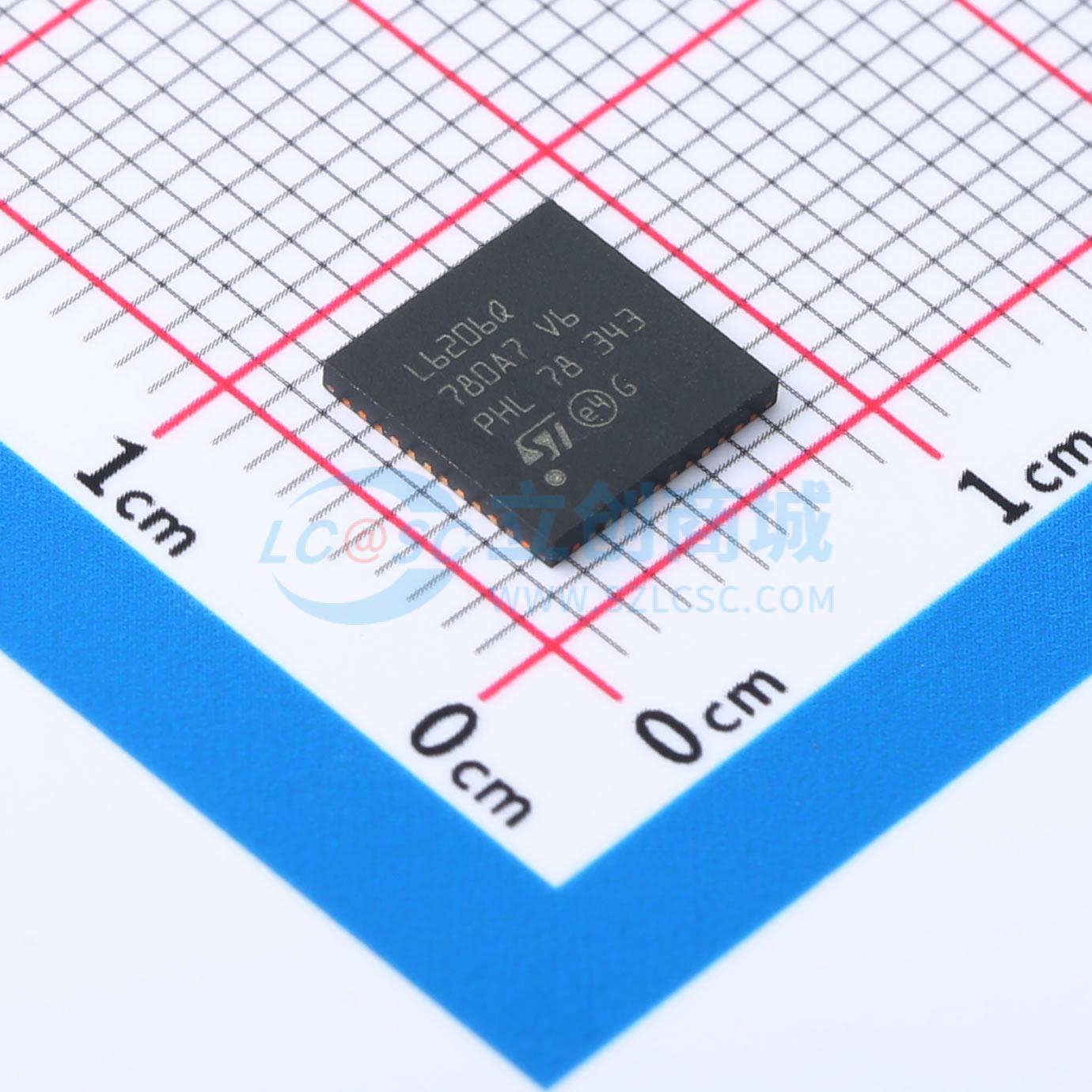

温馨提醒：图片仅供参考，商品以实物为准

L6206Q

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DMOS双全桥驱动器
品牌名称: ST(意法半导体)
商品型号: L6206Q
商品编号: C1523834
商品封装: VFQFPN-48(7x7)
包装方式: 托盘
商品毛重: 0.14克(g)

商品参数

商品概述

L6206Q器件是一款专为电机控制应用设计的DMOS双全桥驱动器，采用BCD多功率技术开发，该技术将隔离式DMOS功率晶体管与CMOS和双极电路集成在同一芯片上。L6206Q器件采用7×7 VFQFPN48封装，具备热关断功能、高端功率MOSFET非耗散过流检测功能，以及一个可轻松用于实现过流保护的诊断输出。

商品特性

工作电源电压范围为8至52 V
输出峰值电流为5.6 A，在结温Tj = 25 ℃时，导通电阻RDS(on)典型值为0.3 Ω
工作频率高达100 kHz
可编程高端过流检测与保护
诊断输出
并联运行
交叉导通保护
热关断
欠压锁定
集成快速续流二极管

应用领域

双极步进电机
双直流电机或四直流电机

数据手册PDF

放大查看下载PDF

优惠活动

7.8折起

购买数量

(260个/托盘，最小起订量 1 个)

个

起订量：1 个260个/托盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	步进电机驱动芯片
	电机驱动电压(Vm)	8V~52V
	输出电流	2.5A
	H桥数量	2

	属性	参数值
	驱动类型	双极驱动
	集成开关	是
	导通电阻	300mΩ
