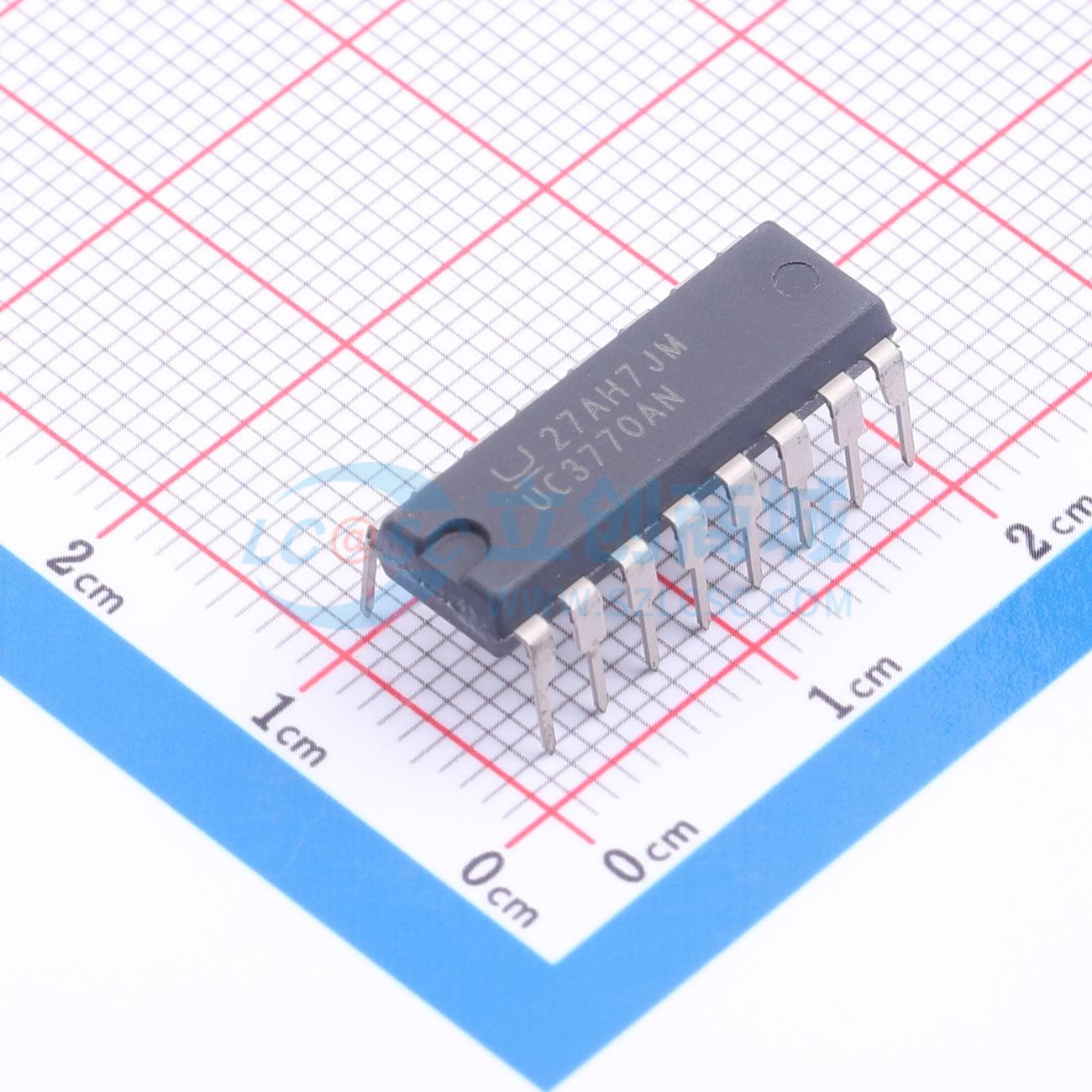

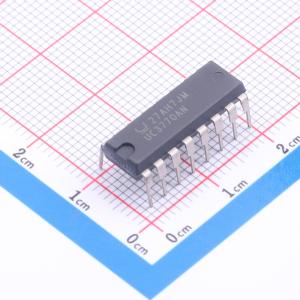

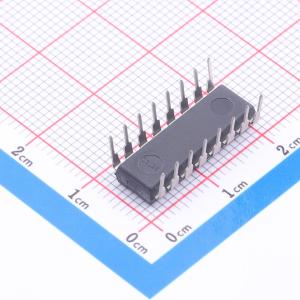

UC3770AN

UC3770A和UC3770B是高性能全桥驱动器，与UC3717和UC3770相比，它们能提供更大的电流和更低的饱和电压。这些器件包含与LS-TTL兼容的逻辑输入、电流检测、单稳态、热关断和功率H桥输出级。两个UC3770A或UC3770B与几个外部元件可构成一个完整的、可由微处理器控制的步进电机电源系统。

与UC3717不同，UC3770A和UC3770B需要外部高端钳位二极管。除电流检测阈值外，UC3770A和UC3770B在其他方面完全相同。UC3770A的阈值与旧款UC3717相同，在不需要高端二极管的应用中可直接替换。UC3770B的阈值是为半步进应用量身定制的，适用于需要50%、71%和100%电流水平的情况。

UC3770A和UC3770B规定的工作环境温度范围为0℃至70℃。

• 具备整步、半步和微步驱动能力。
• 双极性输出电流高达2A。
• 电机电源电压范围宽：10 - 50V
• 低饱和电压
• 电流控制范围宽：5mA - 2A。电流水平可分步选择或连续变化。
• 热保护和软干预功能。
