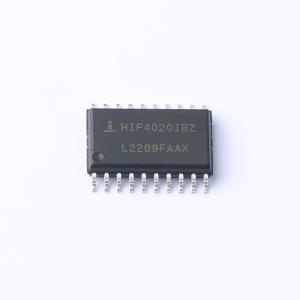

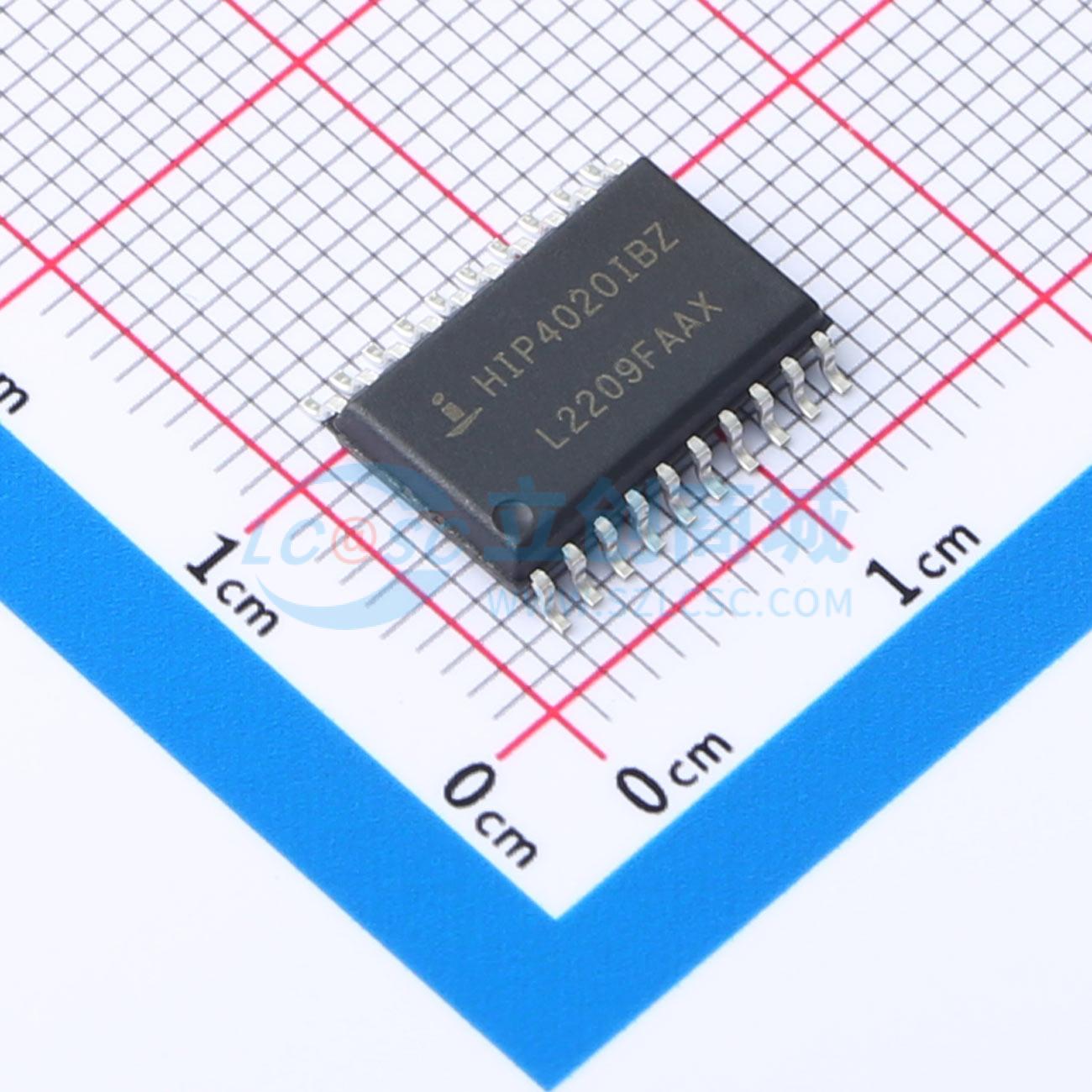

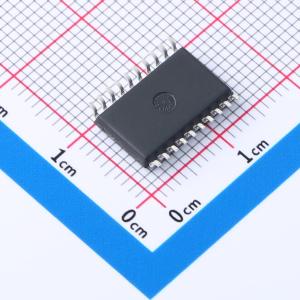

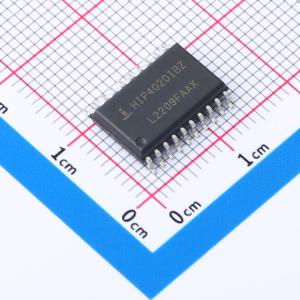

HIP4020IBZ
适用于小型3V、5V和12V直流电机的半安培全桥功率驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 在HIP4020的功能框图中，四个开关和一个负载以H形配置排列，以便来自端子OUTA和OUTB的驱动电压可以交叉切换，以改变负载中的电流方向，这通常称为四象限负载控制。端子ENA和ENB是逻辑A和B输入控制的使能输入。ILF输出是过流限制故障标志输出，指示输出A或B或两者的故障情况。VDD和VSS是A和B控制逻辑输入以及ILF输出的电源参考端子。
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- HIP4020IBZ
- 商品编号
- C1523830
- 商品封装
- SOIC-20-300mil
- 包装方式
- 管装
- 商品毛重
- 0.55克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 全桥 | |
| 负载类型 | MOSFET | |
| 灌电流(IOL) | 15mA | |
| 拉电流(IOH) | 15mA | |
| 工作电压 | 2.5V~15V | |
| 上升时间(tr) | 4us |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 100ns | |
| 传播延迟 tpLH | 2.5us | |
| 传播延迟 tpHL | 100ns | |
| 特性 | 过流保护；过热保护 | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 800uA |
应用领域
- 直流电机驱动器
- 继电器和电磁阀驱动器
- 步进电机控制器
- 空心线圈仪表驱动器
- 速度表显示
- 转速表显示
- 远程电源开关
- 电池供电的开关电路
- 逻辑和微控制器操作的开关
