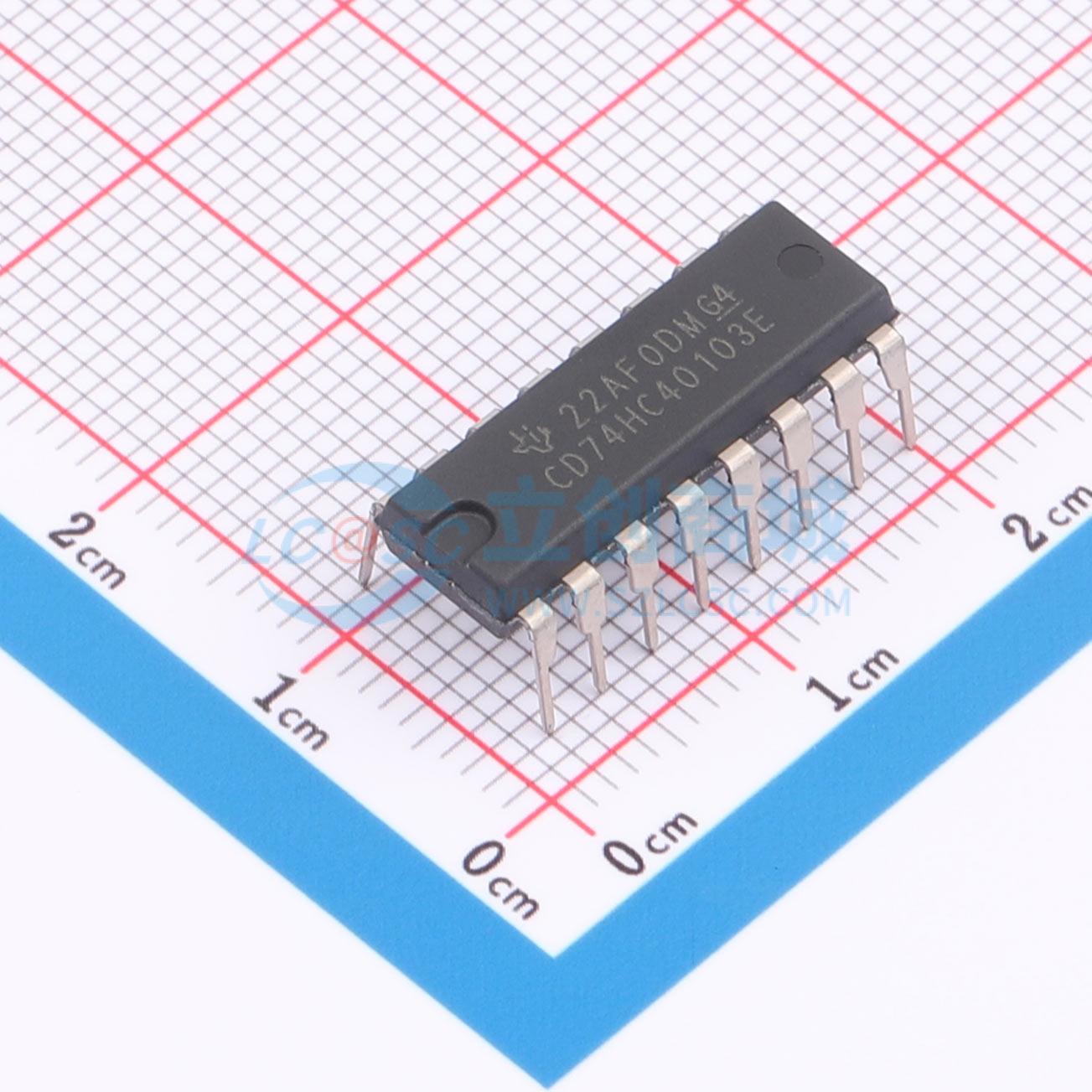

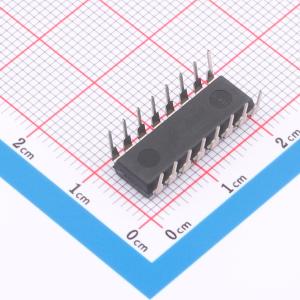

温馨提醒：图片仅供参考，商品以实物为准

CD74HC40103E

18MHz 8位二进制计数器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: CD74HC40103 高速 CMOS 逻辑 8 级同步减计数器
品牌名称: TI(德州仪器)
商品型号: CD74HC40103E
商品编号: C1523315
商品封装: PDIP-16
包装方式: 管装
商品毛重: 21.4克(g)

商品参数

	属性	参数值
	复位方式	异步
	计时方式	同步
	计数速率	18MHz
	传播延迟(tpd)	77ns@6V,50pF
	耗散功率(Pd)	-
	工作温度	-55℃~+125℃
	功能特性	复位功能；异步并行加载；级联计数器；同步计数

商品概述

HC40103和CD74HCT40103采用高速硅栅技术制造，是一款带单输出的8级同步减法计数器，输出在内部计数为零时激活。40103包含一个单8位二进制计数器。器件带有控制输入，可用于启用或禁用时钟、将计数器清零至其最大计数，以及同步或异步预置计数器。所有控制输入和TC输出均为低电平有效逻辑。在正常工作中，每个时钟(CP)正跳变计数器计数减一。当TE输入为高电平时，计数被禁止。当计数达到零且TE输入为低电平时，TC输出变低，并在一个完整时钟周期内保持低电平。当PE输入为低电平时，无论TE输入状态如何，P0-P7输入的数据都会在下一个正时钟跳变被锁存到计数器中。当PL输入为低电平时，无论PE、TE或时钟输入状态如何，P0-P7输入的数据都会被异步强制载入计数器。P0-P7代表40103的单个8位二进制字。当MR输入为低电平时，无论其他任何输入的状态如何，计数器都会被异步清零到最大计数255₁₀，控制输入之间的优先级关系已在真值表中标出。如果在计数为零时除TE外所有控制输入都为高电平，计数器将跳转到最大计数，得到长度为100₁₆或256₁₀个时钟脉冲的计数序列。40103可使用TE输入和TC输出进行级联，支持同步模式或纹波模式。这些电路具有CMOS电路通常具备的低功耗特性，速度可与低功耗肖特基TTL电路媲美，并且最多可驱动10个LSTTL负载。

商品特性

支持同步或异步预置
可在同步模式或纹波模式下级联
全温度范围内满足扇出要求
标准输出可驱动10个LSTTL负载
总线驱动器输出可驱动15个LSTTL负载
宽工作温度范围为-55℃ 至 125℃
均衡的传播延迟和转换时间
与LSTTL逻辑IC相比可显著降低功耗
HC类型支持2V 至 6V工作电压
HC类型具有高抗干扰能力，在VCC=5V时，NIL为VCC的30%，NIH为VCC的30%
HCT类型支持4.5V 至 5.5V工作电压
HCT类型与LSTTL输入逻辑直接兼容，VIL最大值为0.8V，VIH最小值为2V
HCT类型与CMOS输入兼容，在VOL、VOH下I1≤1μA

	属性	参数值
	商品目录	计数器/分频器
	逻辑类型	2分频
	分辨率(位)	8
	系列	74HC
	计时方向	向下计数器
	工作电压	2V~6V
	元件数	1
	触发沿	上升沿
