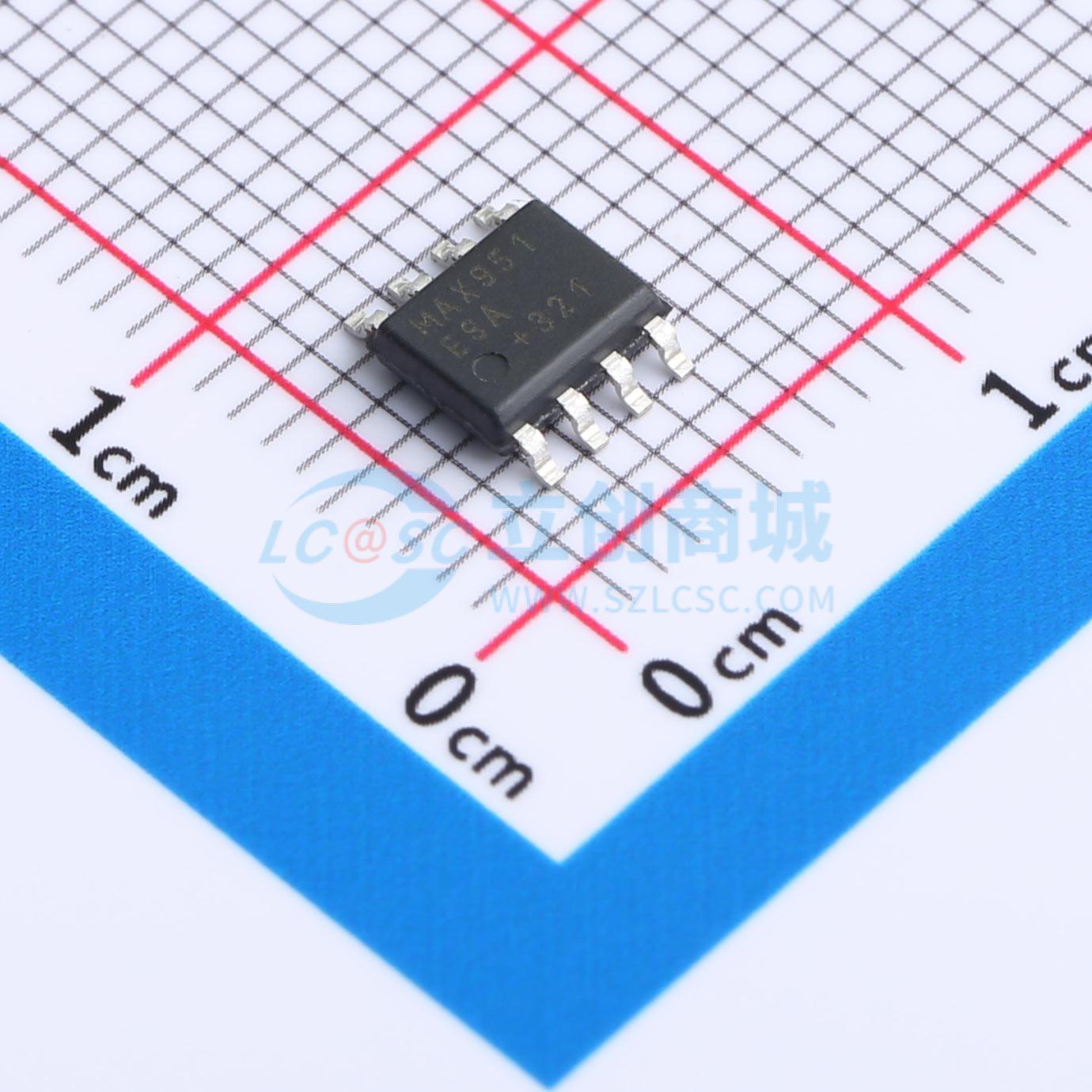

温馨提醒：图片仅供参考，商品以实物为准
MAX951ESA+
超低功耗单电源运放 + 比较器 + 基准源
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 超低功耗、单电源运算放大器+比较器+电压基准
- 商品型号
- MAX951ESA+
- 商品编号
- C1523353
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 特殊功能放大器 | |
| 工作温度 | -40℃~+85℃ | |
| 最大电源宽度(Vdd-Vss) | 7V | |
| 输入失调电压(Vos) | 5000uV | |
| 增益带宽积(GBP) | 0.125MHz |
| 属性 | 参数值 | |
|---|---|---|
| 压摆率(SR) | 0.066V/us | |
| 输入偏置电流(Ib) | 40000pA | |
| 静态电流(Iq) | 7000nA | |
| 单电源 | 2.7V~7V |
商品概述
MAX951 - MAX954在8引脚封装中集成了微功耗运算放大器、比较器和基准源。在MAX951和MAX952中，比较器的反相输入端连接到内部1.2V±2%的带隙基准源。MAX953和MAX954则没有内部基准源。MAX951/MAX952采用2.7V至7V单电源供电，典型电源电流为7μA；而MAX953/MAX954的供电电压范围为2.4V至7V，典型电源电流为5μA。运算放大器和比较器的共模输入电压范围从负电源轨扩展到正电源轨1.6V以内，输出级可实现轨到轨摆动。 MAX951/MAX953中的运算放大器进行了内部补偿，具有单位增益稳定性；而MAX952/MAX954中的运算放大器典型带宽为125kHz，压摆率为66V/ms，增益为10V/V或更高时具有稳定性。这些运算放大器具有独特的输出级，能够在超低电源电流下工作，同时在负载条件下保持线性度。此外，它们在整个工作温度范围内具有良好的直流特性，可将输入参考误差降至最低。 这些器件的比较器输出级可连续提供高达40mA的电流。比较器消除了逻辑状态改变时常见的电源毛刺，减少了寄生反馈，使器件更易于使用。此外，它们内置±3mV的迟滞，即使输入信号变化缓慢，也能确保输出干净切换。
商品特性
- 8引脚μMAX封装中集成运算放大器 + 比较器 + 基准源（MAX951/MAX952）
- 典型电源电流7μA（运算放大器 + 比较器 + 基准源）
- 比较器和运算放大器输入范围包含地
- 输出轨到轨摆动
- 2.4V至7V电源电压范围
- 单位增益稳定和125kHz、增益Av≥10V/V的去补偿运算放大器可选
- 内部1.2V±2%带隙基准源
- 内部比较器迟滞
- 运算放大器可驱动高达1000pF负载
应用领域
- 仪器、终端和条形码阅读器
- 电池供电系统
- 低频本地警报/探测器
- 光电二极管前置放大器
- 智能卡
- 遥控器红外接收器
- 烟雾探测器和安全传感器
