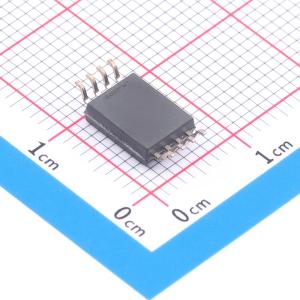

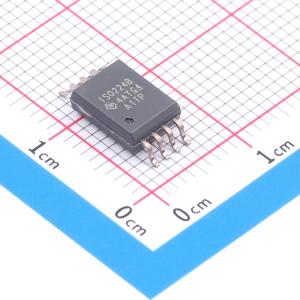

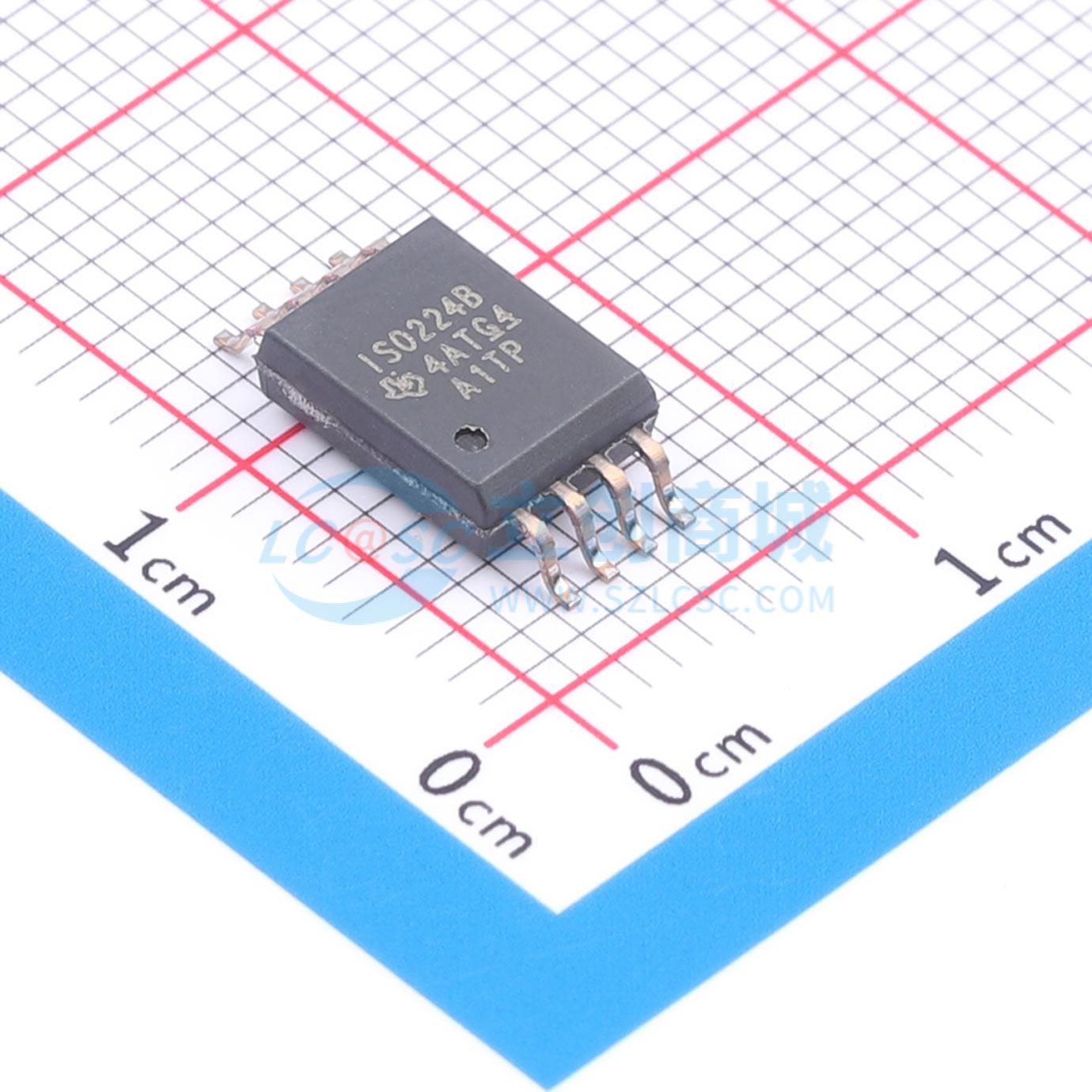

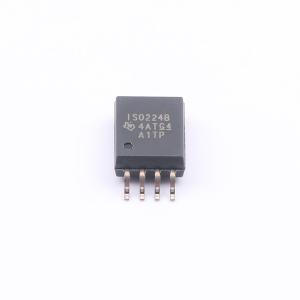

温馨提醒：图片仅供参考，商品以实物为准
ISO224BDWV
ISO224BDWV
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ISO224 ±12V 输入、精密电压检测增强型隔离式放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- ISO224BDWV
- 商品编号
- C1523382
- 商品封装
- SOIC-8-300mil
- 包装方式
- 管装
- 商品毛重
- 0.175克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 特殊功能放大器 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -55℃~+125℃ |
商品概述
ISO224是一款精密的隔离放大器，输出与输入电路由抗电磁干扰性能极强的隔离栅隔开。该隔离栅经认证，可提供高达5kV RMS的增强型电隔离，使用寿命极长，功率耗散较低。与隔离式电源结合使用时，该器件可将以不同共模电压电平运行的系统的各器件隔开，并防止较低电压器件损坏。
ISO224的输入专门针对精确检测±10V信号进行了优化，该信号在工业应用当中十分普遍。该器件由高侧单电源供电运行。此独有的特性可简化隔离式电源的设计，降低系统成本。集成的高侧电源电压检测功能可简化系统级诊断。ISO224的±4V输出可支持使用更低成本的模数转换器(ADC)。输出的差分结构具有更强的抗噪性能。
ISO224可在 -55°C至 +125°C的扩展工业温度范围内正常运行，并采用宽体8引脚SOIC (DWV)封装。
商品特性
- 提供高级(ISO224B)与低级(ISO224A)两个版本
- 9kV静电放电(ESD)过压输入钳位
- ±4V差分输出电压范围，共模电压为VDD2/2
- 低直流误差运行(ISO224B)：
- 输入失调电压：25°C时为±5mV ，±15μV/°C（最大值）
- 增益误差：25°C时为±0.3% ，±35ppm/°C（最大值）
- 非线性度：±0.01%（最大值），±0.1ppm/°C（典型值）
- 4.5V至18V高侧单电源
- 4.5V至5.5V低侧运行
- 安全相关认证：
- 7071V PEAK增强型隔离，符合DIN VDE V 0884-11: 2017-01标准
- 5000V RMS隔离，符合UL1577标准且持续时长为1分钟
- 高CMTI (ISO224B)：80kV/μs（典型值）
应用领域
- 电网自动化
- 保护继电器
- 工厂自动化与控制
- 铁路运输
- 电机驱动器
- 功率分析仪
