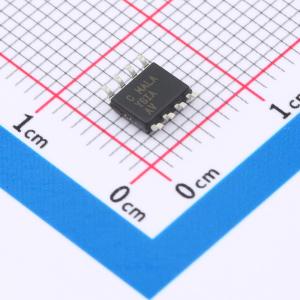

温馨提醒：图片仅供参考，商品以实物为准

MAX9000ESA+

低功耗、高速、单电源运算放大器比较器电压基准IC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 该系列将高速运算放大器、185ns 比较器和 1.230V 精密基准相结合。这些器件采用单 +2.5V 至 +5.5V 电源供电，静态电流小于 500μA。部分产品具有关断模式，可将电源电流降至 2μA，并使输出进入高阻抗状态，适用于便携式和电池供电应用。运算放大器在不同型号中有不同的增益带宽积和稳定性。输入共模电压范围广，放大器和比较器输出可轨到轨摆动，并能向外部负载提供一定电流，同时保持出色的直流精度。比较器的内置 2mV 迟滞可提供抗噪能力，防止振荡。部分产品具有内部 1.230V±1% 精密基准，温度系数低，可吸收或源出高达 1mA 电流。放大器和基准在一定电容负载下稳定。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX9000ESA+
商品编号: C1523362
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.213克(g)

商品参数

	属性	参数值
	商品目录	特殊功能放大器
	工作温度	-40℃~+85℃
	最大电源宽度(Vdd-Vss)	6V
	输入失调电压(Vos)	1500uV
	输入失调电压温漂(Vos TC)	1000nV/℃
	增益带宽积(GBP)	1.25MHz

商品特性

MAX9000系列集高速运算放大器、185ns比较器和精度为1.230V的基准源于一体。
这些器件采用+2.5V至+5.5V单电源供电，静态电流小于500μA。
MAX9001/MAX9004具备关断模式，可将电源电流降至2μA，并使输出进入高阻态。
MAX9000/MAX9001/MAX9002中的放大器为单位增益稳定，增益带宽积为1.25MHz；而MAX9003/MAX9004/MAX9005中的放大器在闭环增益为+10V/V或更高时稳定，增益带宽积为8MHz。
放大器的输入共模电压范围从负电源以下150mV延伸至正电源1.2V以内，比较器则延伸至正电源1.1V以内。
放大器和比较器输出可实现轨到轨摆幅，分别可向外部负载提供±2.5mA和±4.0mA电流，同时保持出色的直流精度。
比较器输出级的独特设计可大幅降低输出转换期间的开关电流，几乎消除电源毛刺。
比较器内置的±2mV迟滞可抗干扰，即使输入信号变化缓慢也能防止振荡。
MAX9000/MAX9001/MAX9003/MAX9004内置1.230V±1%的精密基准源，温度系数低至8ppm/°C，可吸收或提供高达1mA的电流。
放大器和基准源分别在高达250pF和100nF的容性负载下保持稳定。
在MAX9000/MAX9003中，比较器的反相输入内部连接到基准输出。
运算放大器+比较器+基准源集成于节省空间的μMAX封装中。
+2.5V至+5.5V单电源电压范围。
340μA电源电流（MAX9002/MAX9005）。
单位增益稳定（GBW = 1.25MHz）和去补偿（AV ≥ 10V/V，GBW = 8MHz）可选。
运算放大器/比较器输出轨到轨摆幅。
运算放大器和比较器均具备接地感应输入。
运算放大器在高达250pF容性负载下稳定。
内部±2mV比较器迟滞。
快速185ns传播延迟比较器。
过驱动输入无相位反转（运算放大器和比较器均如此）。
内部1.230V精密基准源（MAX9000/MAX9001/MAX9003/MAX9004），初始精度±1%，温度漂移低至8ppm/°C，可吸收或提供高达1mA电流，在高达100nF容性负载下稳定。

应用领域

单电源过零检测器
仪器、终端和条形码阅读器
无钥匙进入系统
光电二极管前置放大器
智能卡读卡器
遥控器红外接收器
传感器信号检测

数据手册PDF

放大查看下载PDF

	属性	参数值
	压摆率(SR)	0.86V/us
	共模抑制比(CMRR)	96dB
	输入偏置电流(Ib)	2000pA
	输入失调电流(Ios)	1nA
	静态电流(Iq)	410000nA
	单电源	2.5V~5.5V
