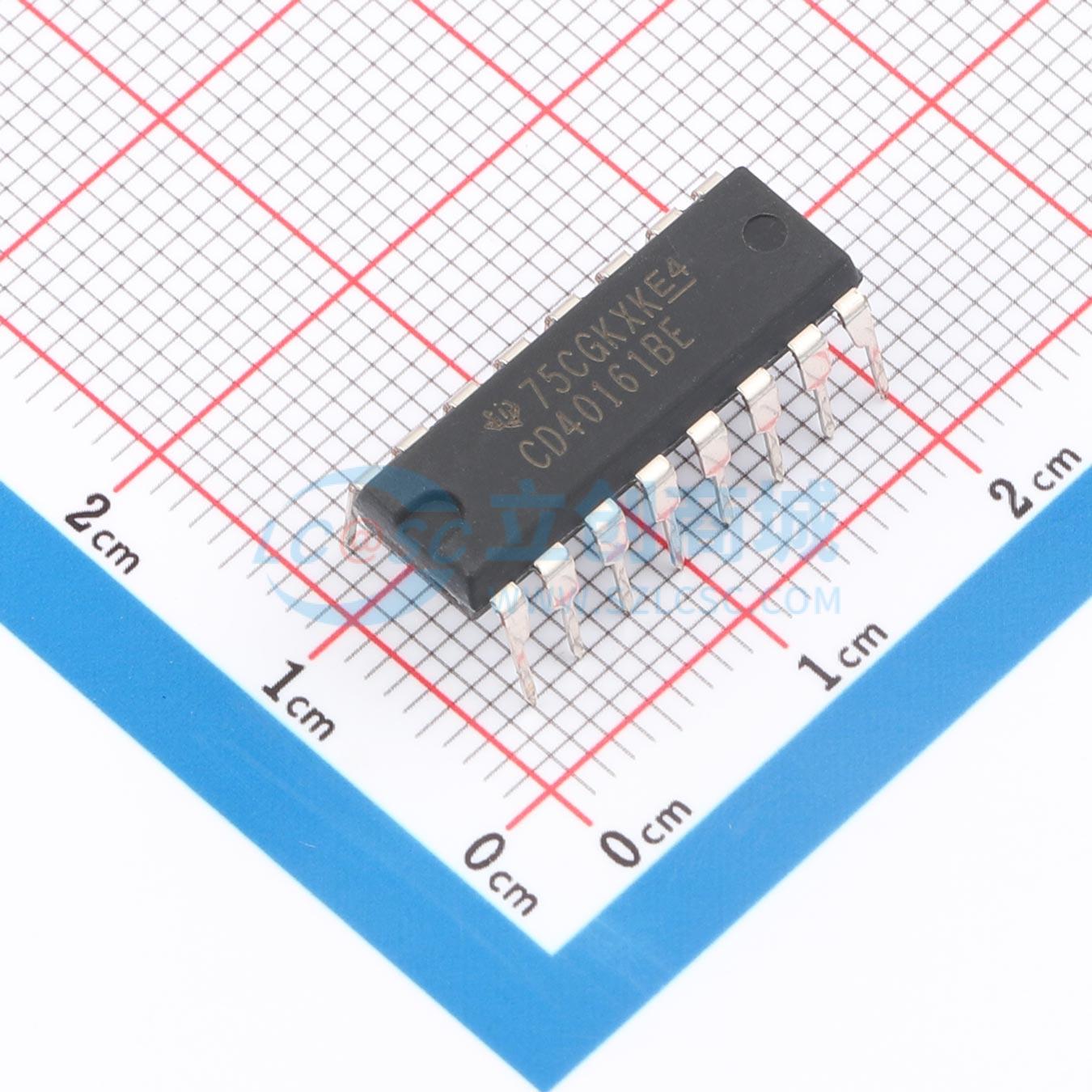

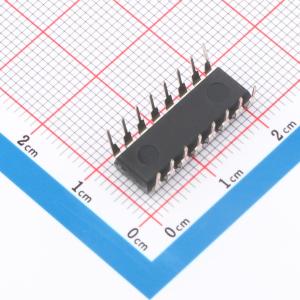

CD40161BE

8MHz 4位二进制计数器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: CD40161B 具有异步清零功能的 CMOS 同步可编程 4 位二进制计数器
品牌名称: TI(德州仪器)
商品型号: CD40161BE
商品编号: C1523334
商品封装: PDIP-16
包装方式: 管装
商品毛重: 2.55克(g)

商品参数

	属性	参数值
	复位方式	异步
	计时方式	同步
	计数速率	8MHz
	传播延迟(tpd)	60ns@15V,50pF
	耗散功率(Pd)	500mW
	工作温度	-55℃~+125℃
	功能特性	可编程分频比；复位功能；级联计数器；同步计数

商品概述

本系列为额定20V的高压型CMOS同步可编程4位计数器，包含以下型号:CD40160B - 带异步清零的十进制计数器CD40161B - 带异步清零的二进制计数器CD40162B - 带同步清零的十进制计数器CD40163B - 带同步清零的二进制计数器CD40160B、CD40161B、CD40162B和CD40163B均为4位同步可编程计数器。CD40162B和CD40163B的清零功能为同步型，清零输入端为低电平时，在下一个正时钟沿将所有四个输出置低。CD40160B和CD40161B的清零功能为异步型，清零输入端为低电平时，无论时钟、置位或使能输入端的状态如何，都将所有四个输出置低。置位输入端为低电平时会禁用计数器，无论使能输入端条件如何，在下一个时钟脉冲后使输出与设定数据一致。进位先行电路可实现n位同步应用的计数器级联，无需额外门电路。该功能通过两个计数使能输入端和一个进位输出COUT实现。当PE和TE输入端均为高电平时，计数使能。TE输入端前馈使能COUT，该使能输出产生的正输出脉冲宽度近似等于Q1输出高电平部分的持续时间，该正溢出进位脉冲可用于使能后续级联阶段。PE或TE输入端的逻辑跳变可在时钟为高电平或低电平时发生。CD40160B型号提供16引脚密封双列直插陶瓷封装（后缀F3A）；CD40161B型号提供16引脚密封双列直插陶瓷封装（后缀F3A）、16引脚双列直插塑料封装（后缀E）、16引脚小外形封装（后缀NSR）、以及16引脚薄型收缩小外形封装（后缀PW和PWR）。

商品特性

内部先行进位实现快速计数
用于级联的进位输出
可同步编程
CD40160B、CD40161B带异步清零输入
CD40162B、CD40163B带同步清零输入
同步置位控制输入
低功耗TTL兼容
标准化对称输出特性
在20 V下对静态电流进行100%测试
提供5 V、10 V和15 V参数额定值
符合JEDEC Tentative Standard No. 13B "B系列CMOS器件描述标准规范"的所有要求

应用领域

可编程二进制和十进制计数
计数器控制/定时器
分频

	属性	参数值
	商品目录	计数器/分频器
	逻辑类型	2分频
	分辨率(位)	4
	系列	CD4000
	计时方向	向上计数器
	工作电压	3V~18V
	元件数	1
	触发沿	上升沿
