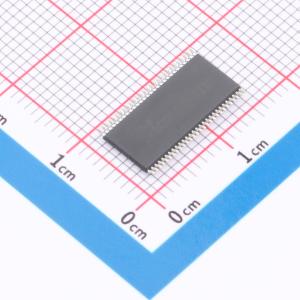

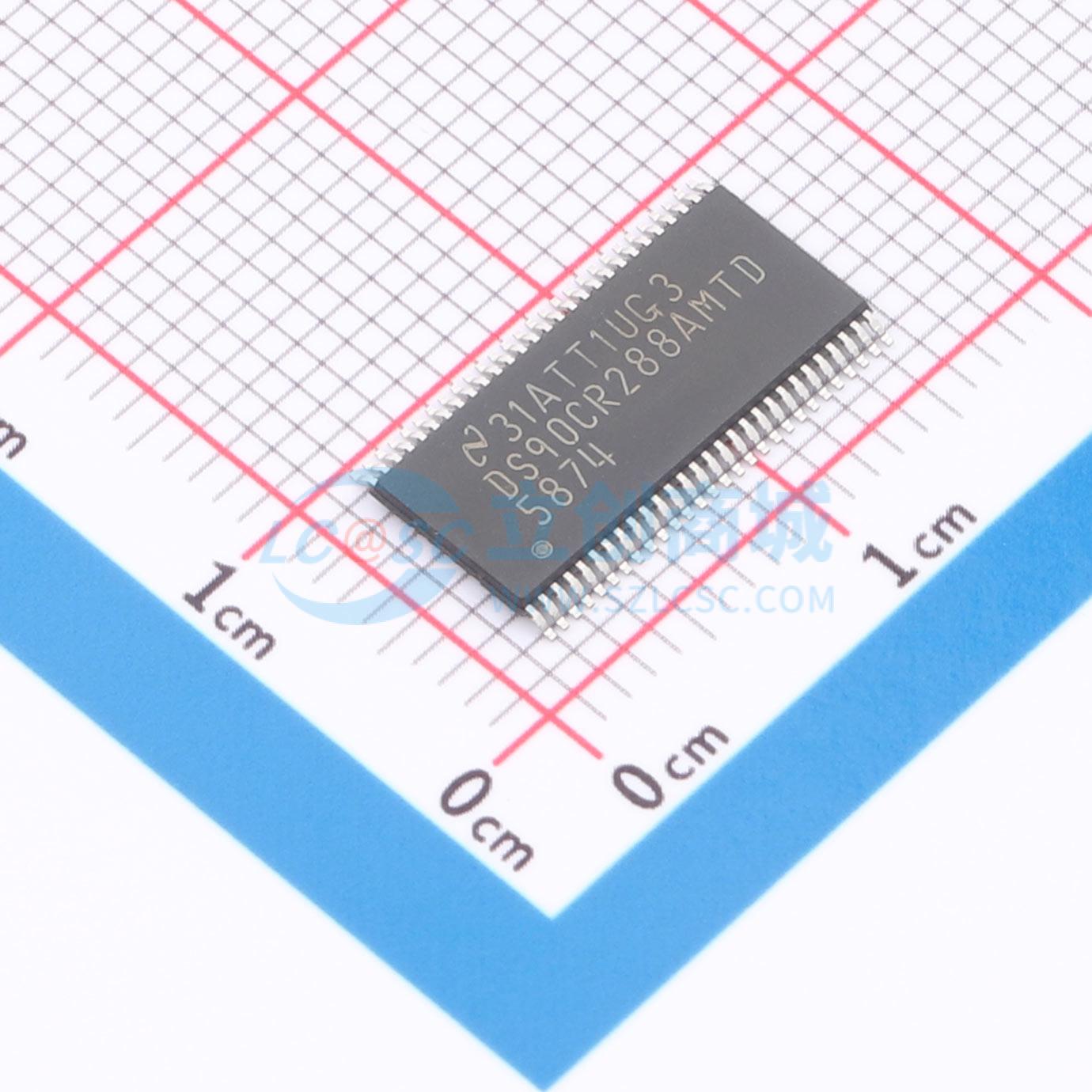

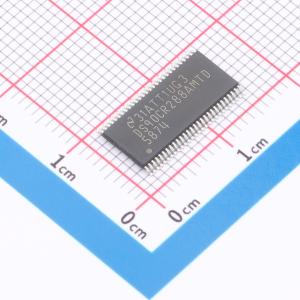

DS90CR288AMTD/NOPB
DS90CR288A 3.3V 上升沿数据选通LVDS 28位通道链路 - 85MHz
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- DS90CR288A接收器将四个LVDS数据流转换回28位LVCMOS/LVTTL数据。在85MHz的传输时钟频率下，28位TTL数据以每条LVDS数据通道595Mbps的速率传输。
- 品牌名称
- TI(德州仪器)
- 商品型号
- DS90CR288AMTD/NOPB
- 商品编号
- C1523212
- 商品封装
- TSSOP-56-6.1mm
- 包装方式
- 管装
- 商品毛重
- 1.121429克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 其他接口 | |
| 接口类型 | LVDS | |
| 数据速率 | 2.38Gbps | |
| 工作电压 | 3V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -10℃~+70℃ | |
| 工作电流 | 135mA | |
| 功能特性 | 使能/关断功能；故障安全 |
商品概述
DS90CR287、DS90CR288A是+3.3V供电的上升沿数据选通LVDS 28位通道链路器件，最高支持85MHz时钟。DS90CR287发送器将28位LVCMOS/LVTTL数据转换为四路LVDS低压差分信号数据流，锁相发送时钟与数据流并行通过第五路LVDS链路传输，每个发送时钟周期会采样并传输28位输入数据。DS90CR288A接收器将四路LVDS数据流转换回28位LVCMOS/LVTTL数据，在85MHz发送时钟频率下，每个LVDS数据通道的传输速率为595Mbps，总数据吞吐量为2.38Gbps297.5M字节/秒。该芯片组可解决宽高速TTL接口相关的电磁干扰和电缆尺寸问题，器件内置有限的ESD保护，存储或操作过程中需采取措施防止MOS栅极发生静电损坏。
商品特性
- 支持20~85MHz移位时钟
- 接收器输出时钟占空比为50
- 发送端输入建立保持时间为2.5/0ns
- 低功耗
- 共模范围为±1V围绕+1.2V
- 窄总线可缩小电缆尺寸
- 吞吐量最高可达2.38Gbps
- 带宽最高可达297.5M字节/秒
- LVDS器件典型摆幅为345mV，可实现低电磁干扰
- 锁相环无需外接元件
- 采用上升沿数据选通设计
- 兼容TIA/EIA-644 LVDS标准
- 采用低剖面56引线TSSOP封装
应用领域
- 用于解决宽高速TTL接口带来的电磁干扰和电缆尺寸问题
