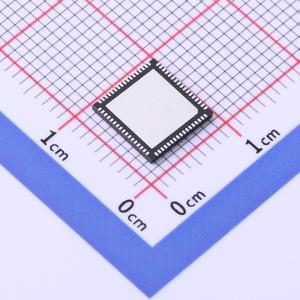

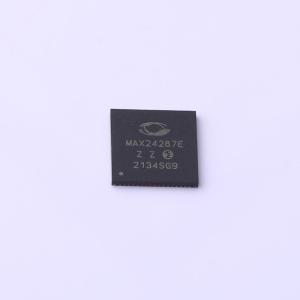

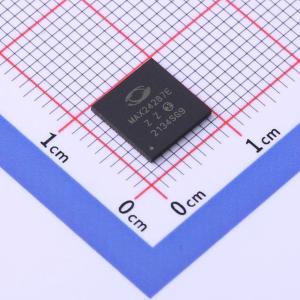

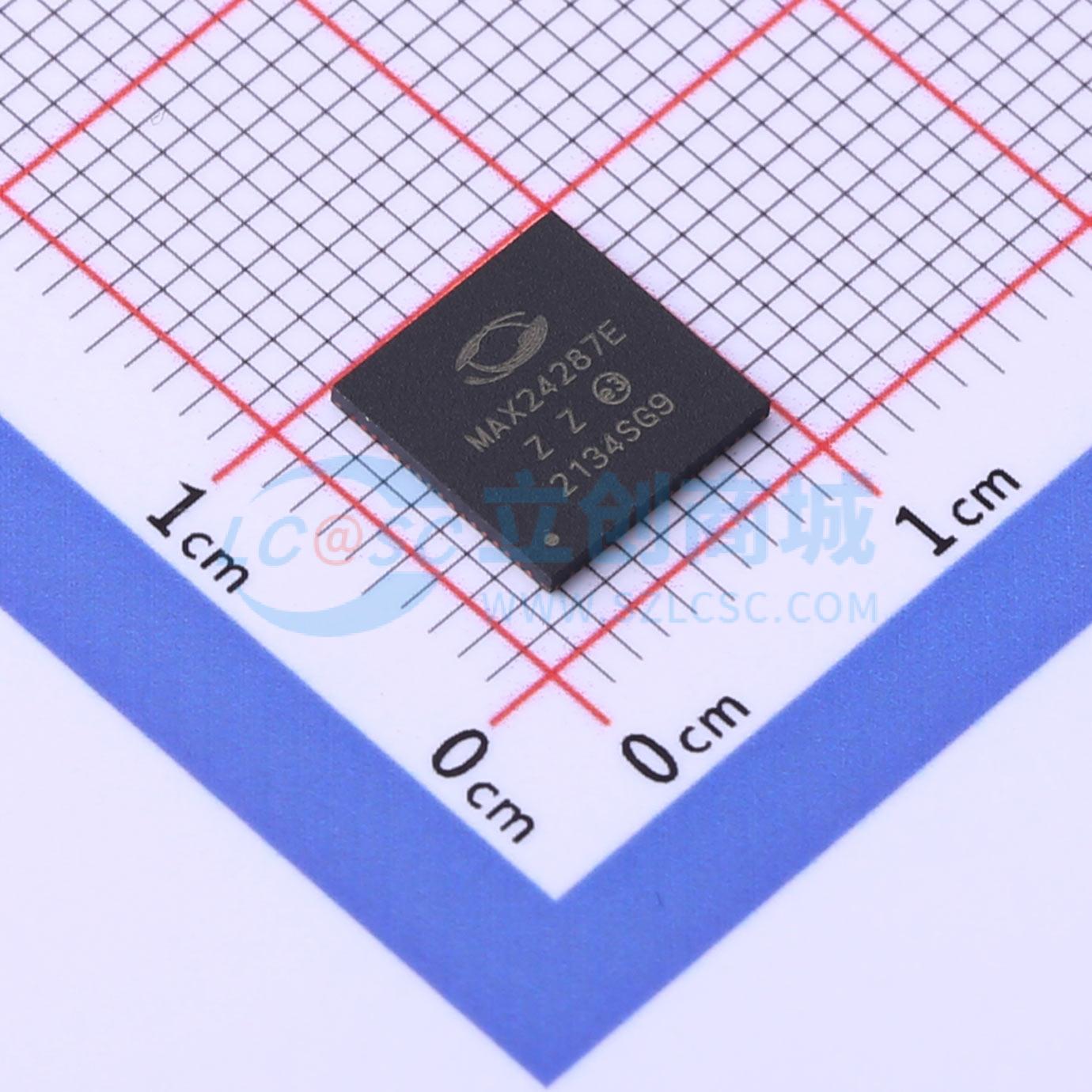

MAX24287ETK2
1Gbps 并行到串行 Mll 转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MAX24287 是一种灵活、低成本的以太网接口转换 IC。并行接口可以配置为 GMIl、RGMIl、TBl、RTBI 或 10/100 MIl，而串行接口可以配置为 1.25Gbps SGMll 或 1000BASE-X 操作。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MAX24287ETK2
- 商品编号
- C1523213
- 商品封装
- QFN-68-EP(8x8)
- 包装方式
- 编带
- 商品毛重
- 0.36克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 其他接口 | |
| 数据速率 | 1.25Gbps |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1.2V~3.3V | |
| 工作温度 | -40℃~+85℃ |
商品概述
MAX24287是一款灵活、低成本的以太网接口转换IC。并行接口可配置为GMII、RGMII、TBI、RTBI或10/100 MII，而串行接口可配置为1.25Gbps SGMII或1000BASE - X操作。在SGMII模式下，该器件可直接连接以太网交换IC、ASIC MAC和1000BASE - T电口SFP模块。在1000BASE - X模式下，该器件可直接连接1Gbps 1000BASE - X SFP光模块。MAX24287可在并行MII MDIO和串行接口之间自动转换链路速度和双工自动协商信息。 该器件非常适合单通道GMII/MII设备的接口连接，如微处理器、FPGA、网络处理器、基于SONET或PDH的以太网映射器以及基于分组的TDM电路仿真设备。它还为这些设备与电口或光口以太网SFP模块的连接提供了便捷的解决方案。
商品特性
- 双向线速以太网接口转换
- 可直接连接SFP模块、SGMII PHY和交换IC
- 串行接口可配置为1000BASE - X或SGMII版本1.8（4针、6针或8针）
- 并行接口可配置为GMII、RGMII、TBI、RTBI或10/100 MII
- 串行接口具有时钟和数据恢复模块（CDR），无需时钟输入
- 在MDIO和SGMII PCS之间转换链路速度和双工模式协商信息
- 支持10/100 MII或RGMII操作，同时SGMII以相同速率运行
- 可配置为10/100 MII DTE或DCE模式（即连接PHY或MAC）
- 也可配置为通用1:10串行器/解串器，可选逗号对齐功能
- 通过提供25MHz或125MHz恢复时钟并接受发送时钟来支持同步以太网
- 可为MAC提供125MHz时钟作为GTXCLK
- 接受10MHz、12.8MHz、25MHz或125MHz参考时钟
- 通过MDIO接口进行软件控制
- GPIO引脚可配置为时钟、状态信号和中断输出
- 1.2V工作电压，3.3V I/O电压
- 小型8mm x 8mm、68引脚TQFN封装
应用领域
- 任何需要将具有并行MII接口（GMII、RGMII、TBI、RTBI、10/100 MII）的组件与具有SGMII或1000BASE - X接口的组件进行连接的系统
- 交换机和路由器
- 电信设备
