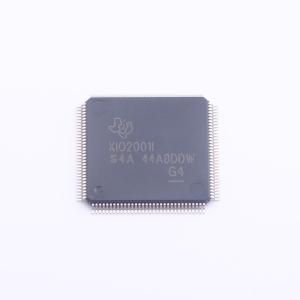

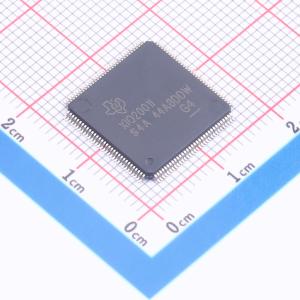

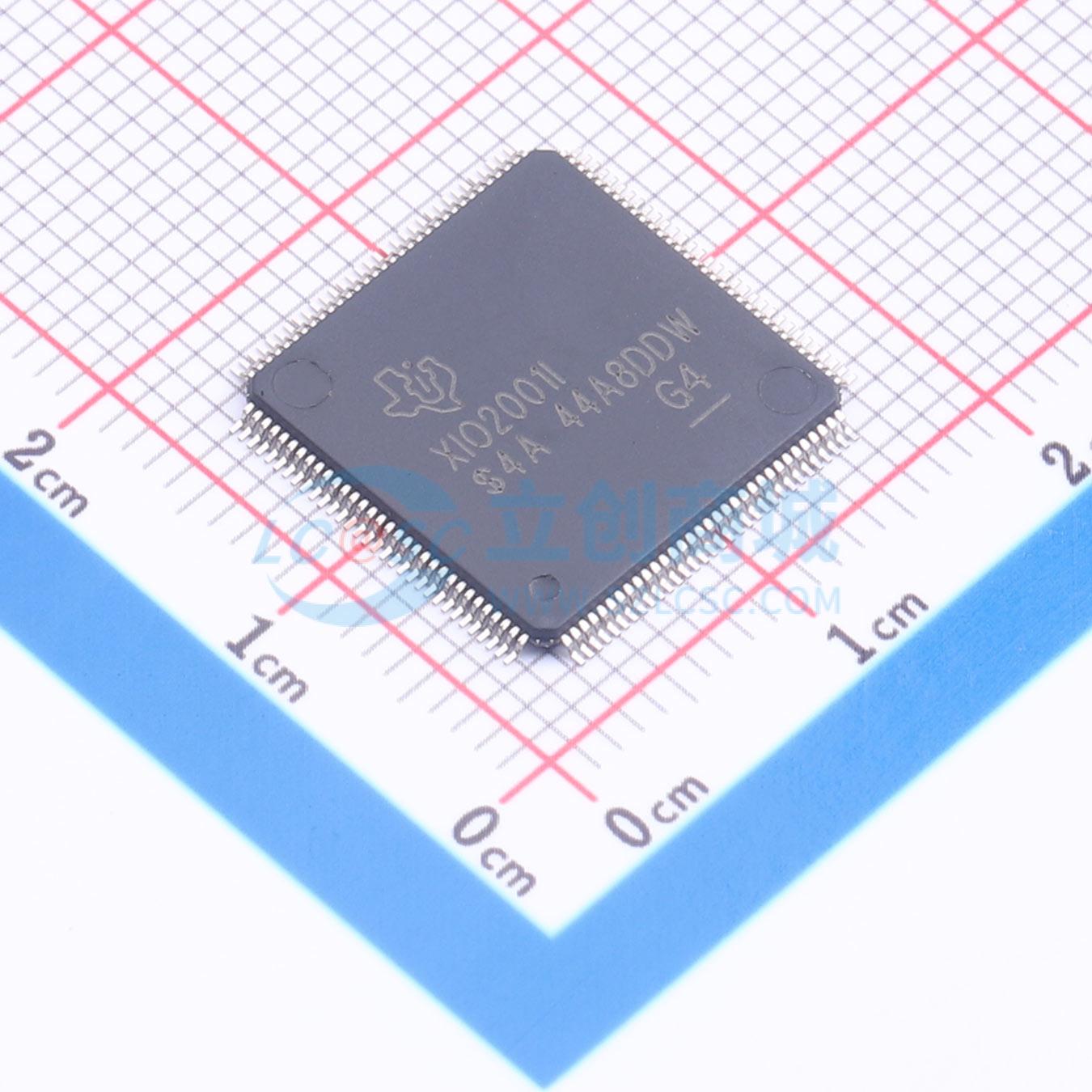

XIO2001IPNP

XIO2001是一款单功能PCI Express到PCI转换桥接器，完全符合PCI Express到PCI/PCI-X桥接规范1.0版。对于下行流量，该桥接器可同时支持多达八个已发布和四个未发布事务。对于上行流量，可同时支持多达六个已发布和四个未发布事务。 PCI Express接口完全符合PCI Express基础规范2.0版。 PCI Express接口支持×1链路，每个方向同时以250 MB/s的完整数据包吞吐量运行。此外，该桥接器支持PCI Express基础规范中定义的包括扩展循环冗余校验（ECRC）在内的高级错误报告。要充分利用这两项功能，需要补充固件或软件。

• 全×1 PCI Express吞吐量
• 完全符合PCI Express到PCI/PCI-X桥接规范1.0版
• 完全符合PCI Express基础规范2.0版
• 完全符合PCI本地总线规范2.3版
• 具备PCI Express高级错误报告能力，包括支持ECRC
• 支持D1、D2、D3_hot和D3_cold活动状态链路电源管理，当PCI Express链路上的数据包活动空闲时，使用L0s和L1状态节省电源
• 支持唤醒事件和信标
• 错误转发，包括PCI Express数据损坏和PCI总线奇偶校验错误
• 使用100 MHz差分PCI Express公共参考时钟或125 MHz单端参考时钟
• 支持可选的扩频参考时钟
• 强大的流水线架构，可最小化事务延迟
• 全PCI本地总线66 MHz/32位吞吐量
• 支持六个从属PCI总线主控器，具有内部可配置的两级优先级方案
• 内部PCI仲裁器，支持多达6个外部PCI主控器
• 用于串行IRQ中断的高级PCI Express消息信号中断生成
• 可选外部PCI总线仲裁器
• 支持PCI总线LOCK
• 支持JTAG/BS生产测试
• 支持PCI-Express CLKREQ
• 支持时钟运行和电源覆盖
• 六个缓冲PCI时钟输出（25 MHz、33 MHz、50 MHz或66 MHz）
• PCI总线接口有3.3 V和5.0 V（仅在5.0 V时支持25 MHz或33 MHz）容差选项
• 集成辅助电源开关，仅在主电源关闭时消耗VAUX电源
• 五个3.3 V多功能通用I/O端子
• 内存映射EEPROM串行总线控制器，支持PCI Express针对附加卡的电源预算/限制扩展

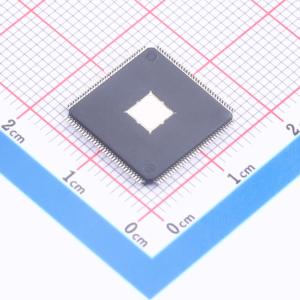

• 紧凑尺寸，无铅144球ZAJ nFBGA封装、无铅169球ZWS nFBGA封装和带散热焊盘的128引脚HTQFP PNP封装

• 企业系统
• 数据中心和企业计算
• 个人电子产品
• 个人电脑和笔记本电脑
• 工业应用
• 工厂自动化和控制
• 零售自动化和支付
• 工业运输（非汽车和非轻型卡车）
