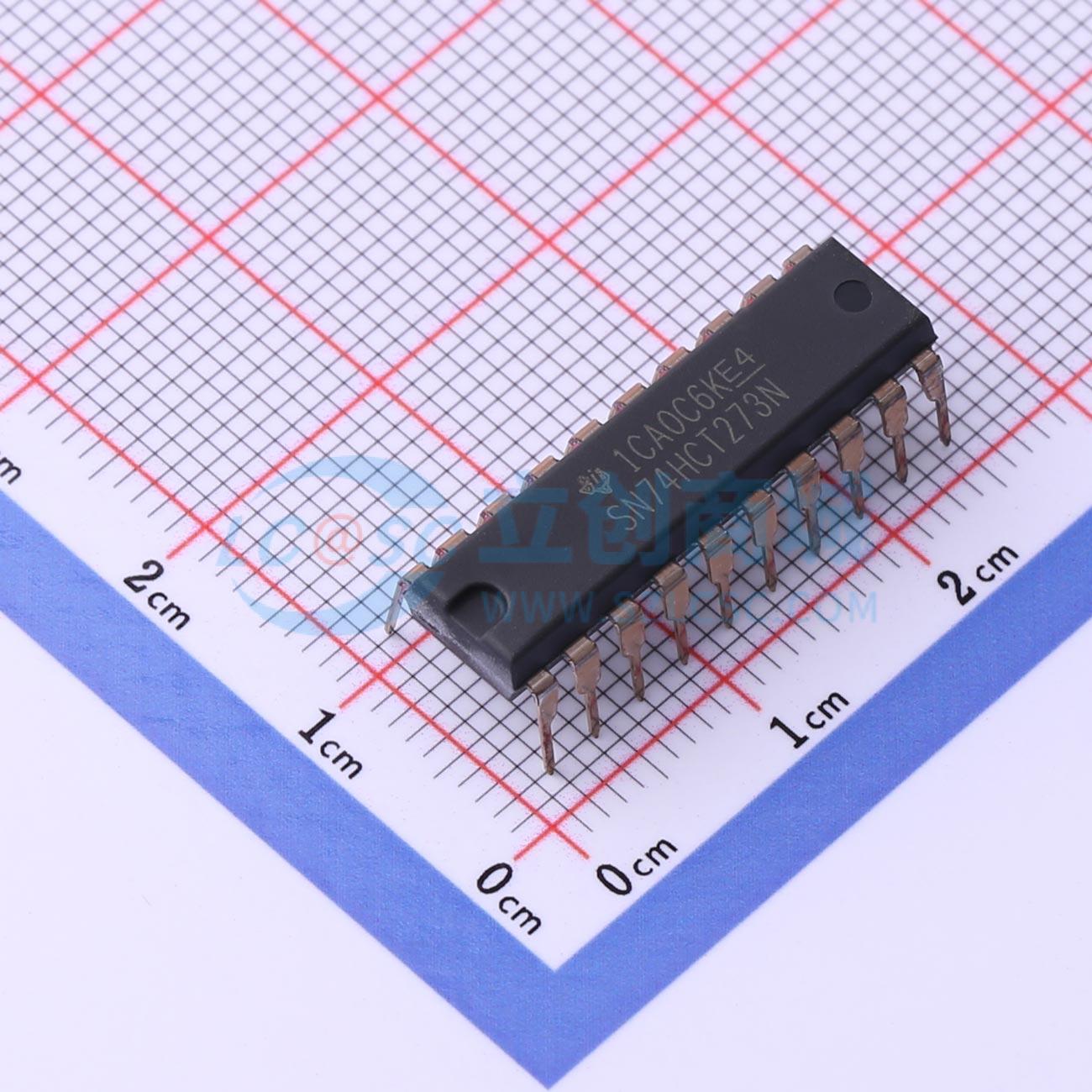

温馨提醒：图片仅供参考，商品以实物为准
SN74HCT273N
SN74HCT273N
- 描述
- SN74HCT273 具有清零功能的八路 D 类触发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HCT273N
- 商品编号
- C1523188
- 商品封装
- PDIP-20
- 包装方式
- 管装
- 商品毛重
- 2.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 4.5V~5.5V | |
| 时钟频率(fc) | 37MHz | |
| 功能 | 复位 | |
| 元件数 | 1 | |
| 每个元件位数 | 8 |
| 属性 | 参数值 | |
|---|---|---|
| 输出类型 | - | |
| 传播延迟(tpd) | 29ns@5.5V,50pF | |
| 系列 | 74HCT系列 | |
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 4mA | |
| 静态电流(Iq) | 8uA | |
| 输入电容 | 3pF | |
| 工作温度 | -40℃~+85℃ |
商品概述
这些器件是具有常见使能输入的正边沿触发式 D 型触发器。'HCT273 器件与 'HCT377 器件类似，但具有常见的清零使能 (CLR) 输入，而不是锁存时钟。
商品特性
- 4.5V 至 5.5V 的工作电压范围
- 输出可驱动多达 10 个 LSTTL 负载
- 低功耗，ICC 最大值为 80μA
- tpd 典型值 = 12ns
- 5V 时，输出驱动为 ±4mA
- 低输入电流，最大值 1μA
- 输入兼容 TTL 电压
- 包含八路 D 型触发器
- 直接清零输入
应用领域
- 缓冲或存储寄存器
- 移位寄存器
- 图形发生器
