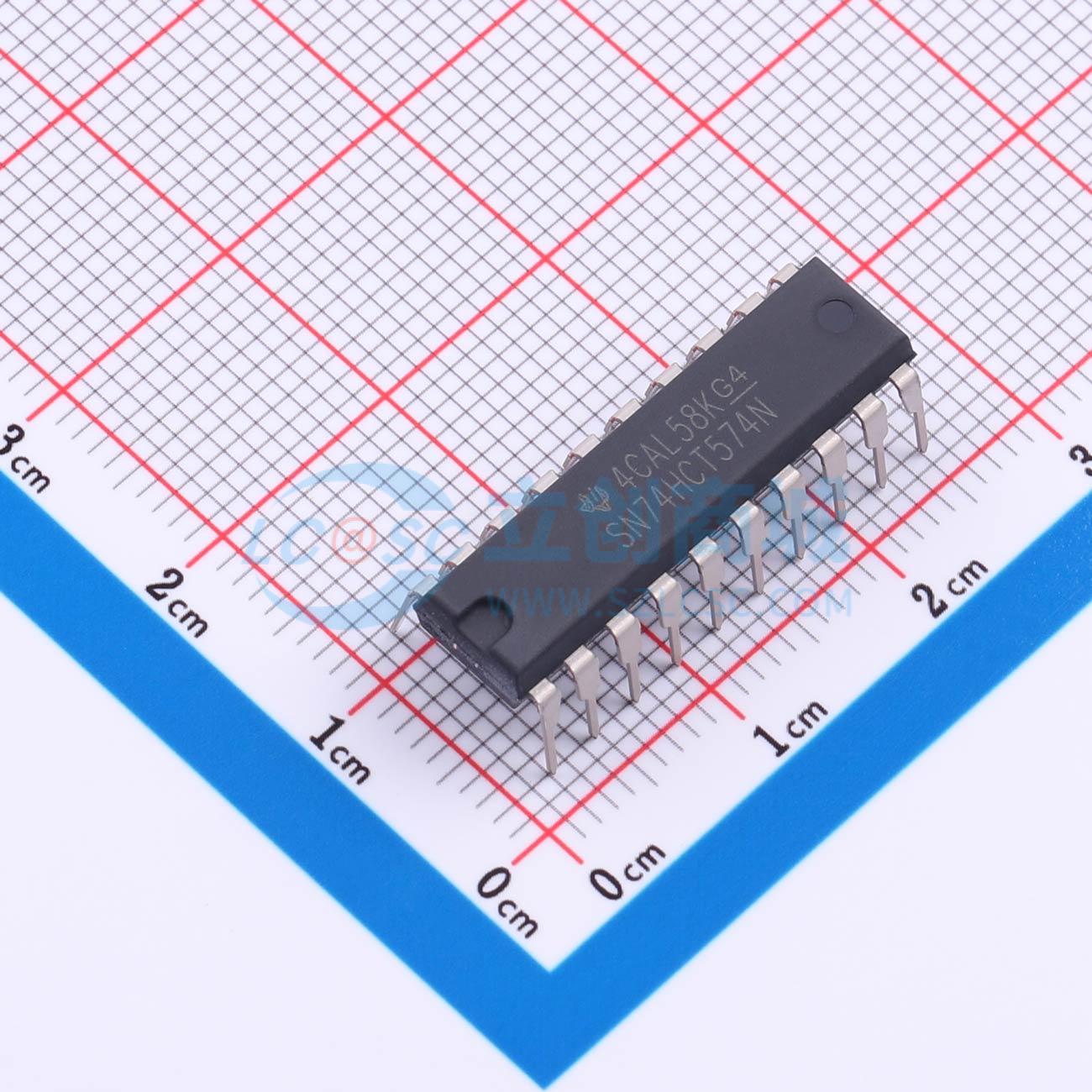

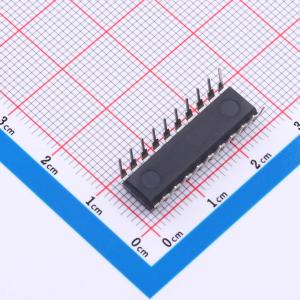

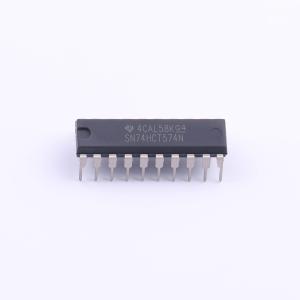

SN74HCT574N
SN74HCT574N
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74HCT574 具有三态输出的八路边沿 D 类触发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HCT574N
- 商品编号
- C1523201
- 商品封装
- PDIP-20
- 包装方式
- 管装
- 商品毛重
- 10.176667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 4.5V~5.5V | |
| 时钟频率(fc) | 40MHz | |
| 功能 | - | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 输出类型 | - | |
| 传播延迟(tpd) | 47ns@5.5V,150pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74HCT系列 | |
| 灌电流(IOL) | 6mA | |
| 拉电流(IOH) | 6mA | |
| 静态电流(Iq) | 8uA | |
| 输入电容 | 3pF | |
| 工作温度 | -40℃~+85℃ | |
| 同步/异步 | - | |
| 建立时间 | - | |
| 保持时间 | - |
商品概述
这些八路边沿触发 D 类触发器具有专为总线驱动设计的三态输出。HCT574 器件特别适合用于实现缓冲寄存器、I/O 端口、双向总线驱动器和工作寄存器。 八 flip-flops 在时钟（CLK）输入的低到高转换时输入数据。 缓冲输出使能（OE）输入可用于将八个输出置于正常逻辑状态（高或低逻辑电平）或高阻抗状态。在高阻抗状态下，输出不会显著加载或驱动总线线路。高阻抗状态和增强的驱动能力使其能够在无需接口或上拉组件的情况下驱动总线线路。 OE 不影响 flip-flops 的内部操作。当输出处于高阻抗状态时，可以保留旧数据或输入新数据。
商品特性
- 4.5V 至 5.5V 的工作电压范围
- 高电流三态同相输出直接驱动总线或驱动最多 15 个 LSTTL 负载
- 低功耗，ICC 最大值为 80μA
- tpd 典型值 = 22ns
- 电压为 5V 时，输出驱动为 ±6mA
- 低输入电流，最大值 1μA
- 输入兼容 TTL 电压
- 总线结构引脚分配
