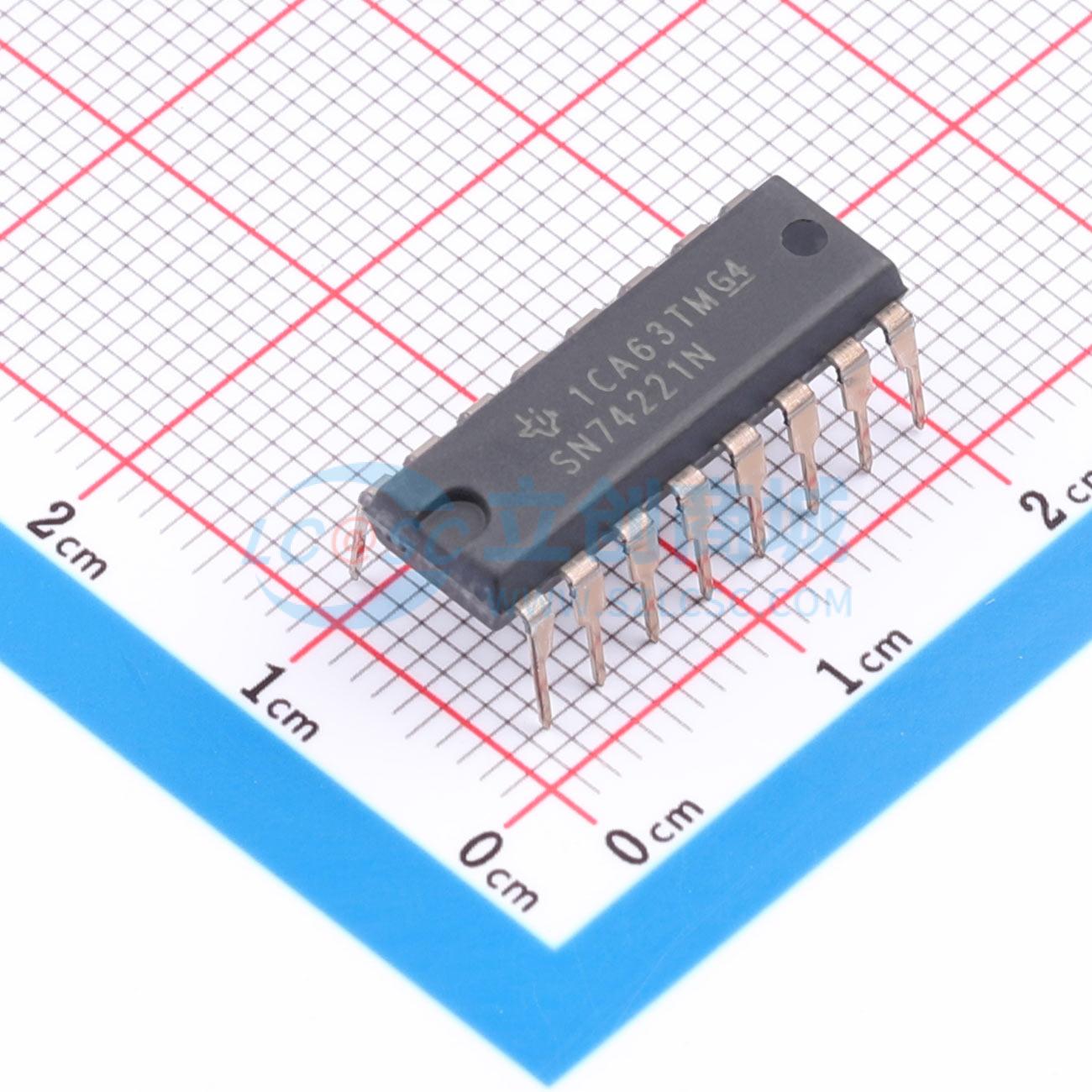

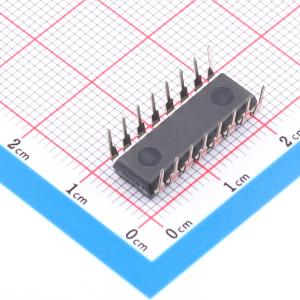

SN74221N
双单稳态多谐振荡器，带施密特触发输入
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74221 具有施密特触发输入的双路单稳多频振荡器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74221N
- 商品编号
- C1522772
- 商品封装
- PDIP-16
- 包装方式
- 管装
- 商品毛重
- 15.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单稳态多谐振荡器 | |
| 逻辑类型 | 单稳态 | |
| 工作电压 | 4.75V~5.25V | |
| 通道数 | 2 | |
| 传播延迟(tpd) | 40ns |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 16mA | |
| 拉电流(IOH) | 800uA | |
| 系列 | 7400 | |
| 工作温度 | 0℃~+70℃ | |
| 功能特性 | 脉冲宽度可调；复位输入；双边沿触发 |
商品概述
本产品为双单稳态多谐振荡器，包含SN54121、SN74121、SN54221、SN74221、SN54LS221、SN74LS221等多个型号，提供多种封装形式，部分引脚无内部连接。
商品特性
- 提供高稳定性的双版本单稳态触发器，SN54221、SN74221的电气特性与开关特性几乎与SN54121、SN74121单稳态触发器一致
- 引脚排列与SN54123、SN74123、SN54LS123、SN74LS123一致，可在不使用重触发的系统中替换对应产品，仅需更改外接定时元件参数，更换电容时需注意极性
- 每个多谐振荡器带有一个负跳变触发输入和一个正跳变触发输入，任意一个输入都可作为禁止输入使用
- 可通过优先清零操作终止输出脉冲
- 脉冲触发在特定电压电平发生，与输入脉冲的跳变时间无直接关联
- B输入配备施密特触发输入电路，可从跳变速率低至1V/s的输入实现无抖动触发，提供典型值1.2V的优异抗干扰能力
- 内部锁存电路可提供典型值1.5V的高电源电压抗噪声能力
- 触发后输出状态与A、B输入的后续跳变无关，输出脉冲宽度由外接定时元件决定，也可通过优先清零提前终止输出脉冲
- 输入脉冲相对输出脉冲可以为任意时长，通过选择合适的外接定时元件，输出脉冲宽度可在35ns至最大值之间调整
- 当外接电阻Rext = 2kΩ，外接电容Cext = 0时，可得到典型值30ns的输出脉冲，可作为直流触发复位信号使用
- 输出上升沿和下降沿与TTL兼容，且输出特性与脉冲长度无关
- 通过内部补偿实现稳定的脉冲宽度，性能几乎不受电源电压和温度影响，大多数应用中脉冲稳定性仅受外接定时元件精度限制
- 在全温度范围和全电源电压范围内，可在10pF~10μF的定时电容范围和对应范围的定时电阻内保持无抖动工作：SN54221定时电阻范围为2kΩ~30kΩ，SN74221为2kΩ~40kΩ，SN54LS221为2kΩ~70kΩ，SN74LS221为2kΩ~100kΩ
- 输出脉冲宽度计算公式为tw(out)≈0.7CextRext
- 若对脉冲截止要求不严格，可使用最大1000μF的定时电容、最低1.4kΩ的定时电阻；当电源电压保持5V，自由空气温度为25℃时，无抖动输出脉冲宽度范围可进一步扩展
- 使用最大推荐定时电阻时可实现最高90%的占空比，允许一定脉冲宽度抖动时可实现更高占空比
- 给定外接定时元件时，不同器件间输出脉冲宽度的偏差通常小于±0.5%
- A输入、B输入、清零端等效电阻均有对应标称值，输出特性符合标准规范
- 最大额定参数：电源电压范围最高7V，SN54LS221输入电压范围最高7V，221输入电压最高5.5V，存储温度范围为-65℃~150℃
