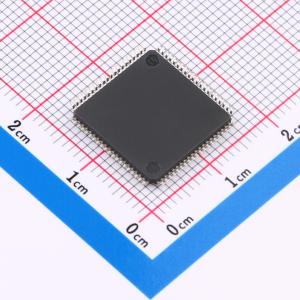

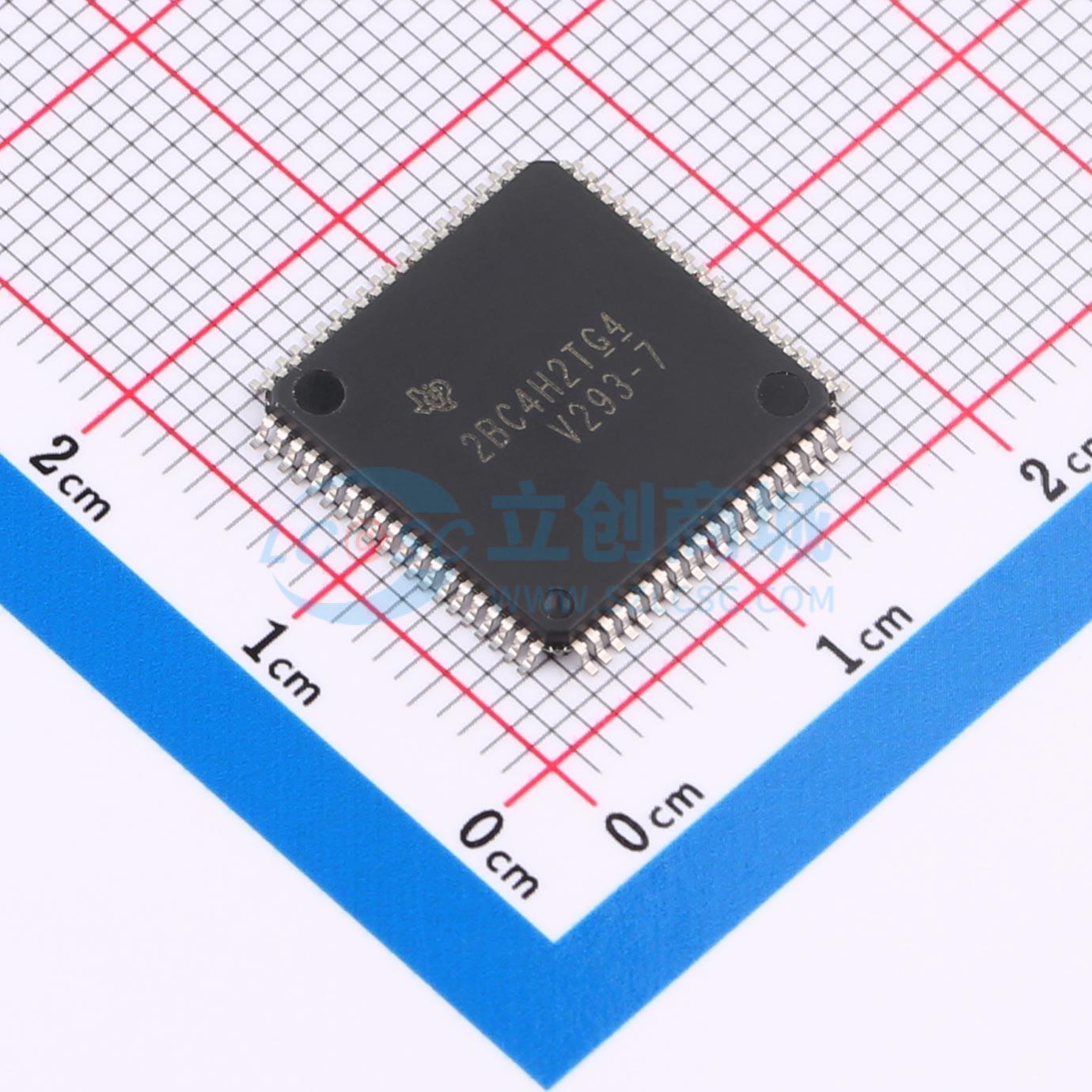

SN74V293-7PZA

SN74V293 7PZA

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是极深、高速的CMOS先进先出（FIFO）存储器，具有时钟控制的读写功能和灵活的×9 / ×18总线匹配数据流。读写端口都有灵活的×9 / ×18总线匹配。重传操作所需的周期固定且短。从第一个字写入空FIFO到可以读取的时间，即第一个字数据延迟周期，是固定且短的。这些FIFO特别适用于网络、视频、电信、数据通信和其他需要缓冲大量数据并匹配不等大小总线的应用。每个FIFO都有一个数据输入端口（Dn）和一个数据输出端口（Qn），在主复位周期期间，由外部控制引脚的输入宽度（IW）和输出宽度（OW）的状态决定，二者均可采用18位或9位宽度。输入端口由写时钟（WCLK）和写使能（WEN）输入控制。当WEN有效时，在WCLK的每个上升沿将数据写入FIFO
品牌名称: TI(德州仪器)
商品型号: SN74V293-7PZA
商品编号: C1522798
商品封装: LQFP-80(14x14)
包装方式: 托盘
商品毛重: 0.68克(g)

商品参数

商品概述

SN74V263、SN74V273、SN74V283、SN74V293是大容量高速CMOS先入先出（FIFO）存储器，具备带时钟控制的读写功能，拥有灵活总线匹配的×9/×18数据流，读写端口均支持灵活的×9/×18总线匹配；输入端口由写时钟和写使能输入控制，输出端口由读时钟和读使能输入控制，提供输出使能输入用于输出三态控制；两个读写时钟信号的频率可在0~fMAX范围内独立变化，相互之间无频率限制；共有两种工作定时模式，分别为首字直通（FWFT）模式和标准模式，可在主复位阶段通过引脚状态选定工作模式；支持存储容量深度扩展，可通过串联级联多个FIFO实现扩展，无需额外外部逻辑；配备多个标志引脚，可提供FIFO状态指示，可编程标志可通过串行或并行方式设置阈值。

商品特性

提供多种存储容量规格可选
SN74V263容量为8192×18/16384×9
SN74V273容量为16384×18/32768×9
SN74V283容量为32768×18/65536×9
SN74V293容量为65536×18/131072×9
最高支持166MHz工作频率
读写周期为6ns
采用高性能亚微米CMOS工艺
支持用户自定义选择输入输出端口总线宽度，支持×9入×9出、×9入×18出、×18入×9出、×18入×18出四种组合
支持大端/小端用户可选字节表示方式
输入支持5V容限
固定低首字延迟，重传延迟为零
主复位可清空整个FIFO，部分复位可清空数据同时保留可编程设置
提供空、满、半满标志信号指示FIFO工作状态
支持可编程几乎空和几乎满标志，每个标志默认可选择八个预设置偏移量中的一个
几乎空和几乎满标志支持可选同步/异步定时模式
可编程标志可通过串行或并行方式完成编程设置
可选择标准定时模式（使用EF和FF标志）或首字直通（FWFT）定时模式（使用OR和IR标志）
输出使能功能可将数据输出置于高阻抗状态
可方便对深度和宽度进行扩展
独立的读写时钟支持同时进行读写操作
无需额外连接逻辑即可适配C6x DSP
提供80引脚薄型四边扁平封装（TQFP）和100引脚球栅阵列（BGA）两种封装可选
可编程几乎空、几乎满标志可独立设置切换阈值，阈值可通过并行或串行方式加载，也可使用预定义的默认偏移设置

应用领域

网络领域
视频领域
电信领域
数据通信领域
需要缓冲大量数据、匹配不同宽度总线的场景

	属性	参数值
	商品目录	FIFO存储器
	存储容量	128Kx9
	时钟频率(fc)	133MHz
	工作电压	3.15V~3.45V
	工作电流	35mA
	访问时间	5ns

	属性	参数值
	功能	同步
	总线方向	单向
	可编程标志支持	有
	工作温度	0℃~+70℃
	功能特性	自动重传功能；输出使能
