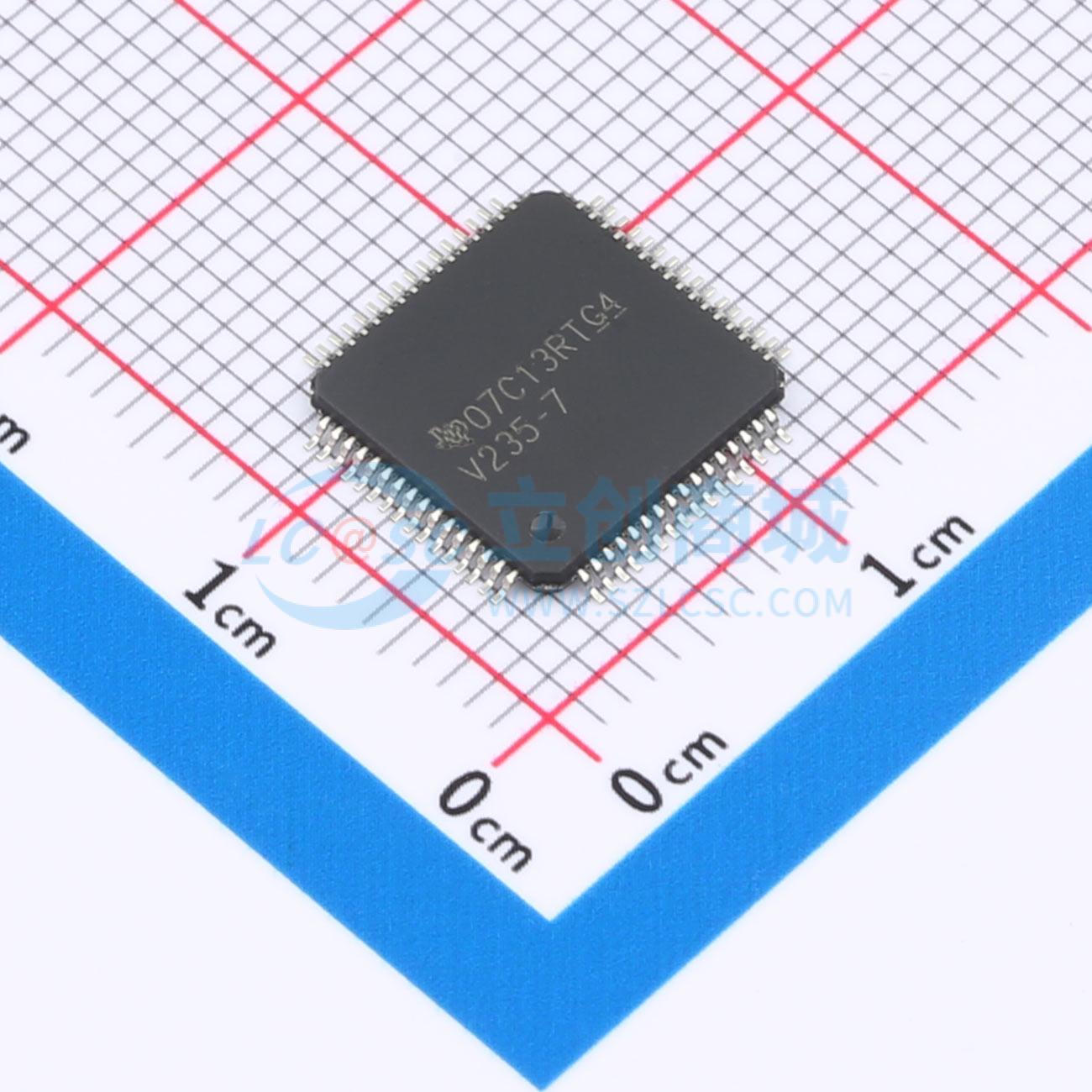

温馨提醒：图片仅供参考，商品以实物为准

SN74V235-7PAG

133MHz 2048x18存储容量同步FIFO存储器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74V215、SN74V225、SN74V235 和 SN74V245 是高速、低功耗的 CMOS 时钟控制先进先出（FIFO）存储器。它们支持高达 133 MHz 的时钟频率，读取访问时间最快可达 5 ns。这些 DSP-Sync FIFO 存储器具备读写控制功能，适用于诸如 DSP 与处理器通信、DSP 与模拟前端（AFE）缓冲、网络、视频和数据通信等应用
品牌名称: TI(德州仪器)
商品型号: SN74V235-7PAG
商品编号: C1522842

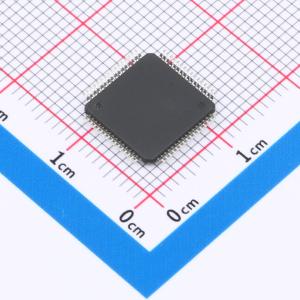

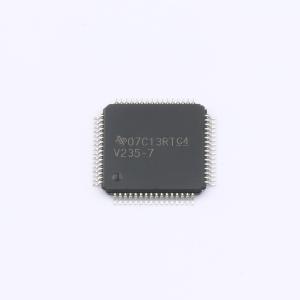

商品封装: TQFP-64(10x10)
包装方式: 托盘
商品毛重: 0.29克(g)

商品参数

商品概述

SN74V215、SN74V225、SN74V235、SN74V245是高速低功耗CMOS时钟控制先进先出存储器，属于同步先进先出存储器，支持时钟频率最高可达133MHz，读取访问时间可达5ns，每个端口采用同步接口，所有数据传输通过使能信号门控到端口连续时钟的低到高跳变，各端口的连续时钟相互独立，可以为异步或同相，可在DSP、微处理器和同步接口控制的总线之间提供简单接口，工作温度范围为0℃~70℃

商品特性

提供四种存储阵列规格，分别为512×18位（对应SN74V215）、1024×18位（对应SN74V225）、2048×18位（对应SN74V235）、4096×18位（对应SN74V245）
读写周期为7.5ns
电源电压为3.3V，输入耐压为5V
支持首字直通或标准直通时序
支持单路或双路寄存器缓冲空标志和满标志
可轻松扩展存储深度和宽度
支持异步或同相读写时钟
支持异步或同步可编程准空标志和准满标志，自带默认设置
具备半满标志功能
输出使能可将输出数据总线置于高阻状态
采用高性能亚微米CMOS工艺
采用64引脚薄型四方扁平封装
内置DSP和微处理器接口控制逻辑，支持DSP无缝接口
拥有两个固定标志（空标志/输出就绪、满标志/输入就绪）和两个可编程标志（准空、准满），可编程标志的偏移加载由简单状态机控制
单器件配置下可使用半满标志
支持两种工作模式：首字直通模式和标准模式
可通过菊花链技术扩展存储深度

应用领域

DSP到处理器通信
DSP到模拟前端缓存
网络领域
视频领域
数据通信

	属性	参数值
	商品目录	FIFO存储器
	存储容量	2Kx18
	时钟频率(fc)	133MHz
	数据总线宽度	18bit
	工作电压	3V~3.6V
	工作电流	35mA

	属性	参数值
	访问时间	5ns
	功能	同步
	总线方向	单向
	可编程标志支持	有
	工作温度	0℃~+70℃
	功能特性	输出使能
