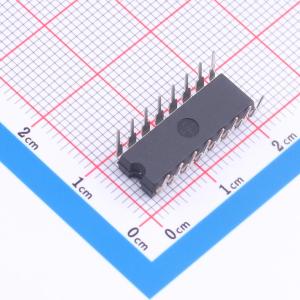

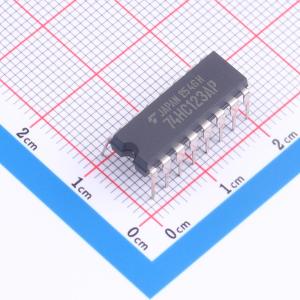

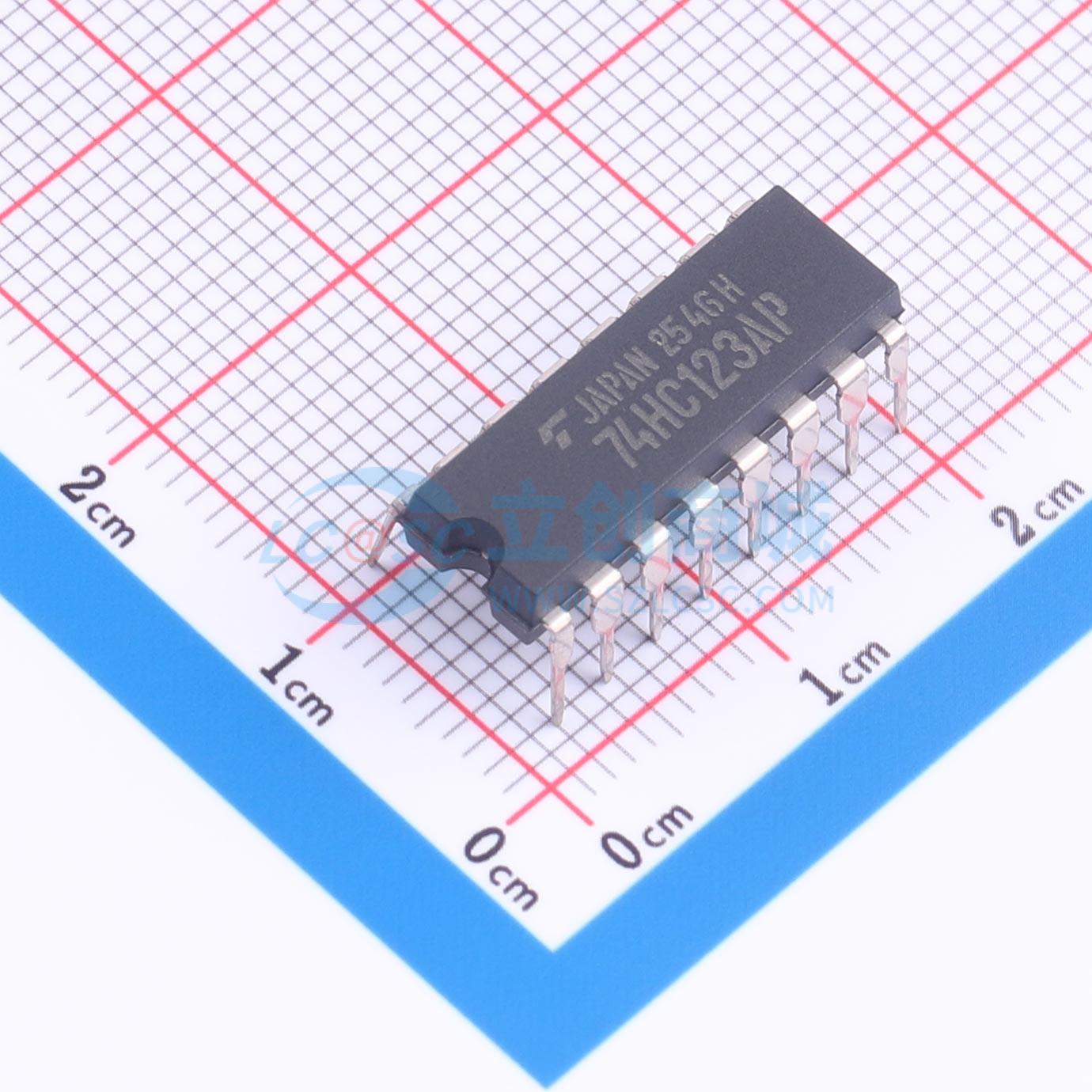

TC74HC123APNEWF
TC74HC123APNEWF
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TC74HC123APNEWF
- 商品编号
- C1522786
- 商品封装
- DIP-16
- 包装方式
- 管装
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单稳态多谐振荡器 | |
| 逻辑类型 | 单稳态 | |
| 工作电压 | 2V~6V | |
| 通道数 | 2 | |
| 输入类型 | 施密特触发器 |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟(tpd) | 16ns | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 系列 | 74HC | |
| 工作温度 | -40℃~+85℃ |
商品概述
TC74HC123A是一款采用硅栅C²MOS技术制造的高速CMOS单稳态多谐振荡器。它在保持CMOS低功耗的同时，实现了与等效LSTTL类似的高速操作。有两个触发输入，A（上划线）输入（负边沿）和B输入（正边沿）。这些输入对于缓慢上升/下降时间信号（tr = tf = 1秒）有效，因为它们是施密特触发输入。该器件也可以通过使用CLR输入（正边沿）触发。触发后，输出在单稳态状态下保持一段时间，该时间由外部电阻和电容（Rx、Cx）决定。CLR输入处的低电平会打破此状态。在单稳态状态下，如果施加新的触发，它会延长单稳态周期（重触发模式）。所有输入都配备了防止静电放电或瞬态过电压的保护电路。
商品特性
- 高速：在Vcc = 5V时，tpd = 25ns（典型值）
- 低功耗：
- 待机状态：在Ta = 25°C时，ICC = 4μA（最大值）
- 活动状态：在Ta = 25°C时，ICC = 700μA（最大值）
- 高抗噪性：VNI = VNIL = 28%Vcc（最小值）
- 输出驱动能力：10个LSTTL负载
- 对称输出阻抗：|IOH| = |IOL| = 4mA（最小值）
- 平衡传播延迟：tpLH = tpH
- 宽工作电压范围：Vcc（工作） = 2V~6V
- 引脚和功能与74LS123兼容
