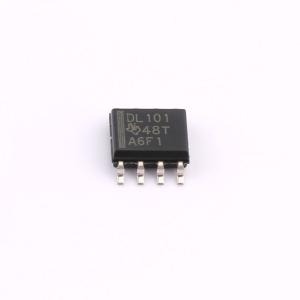

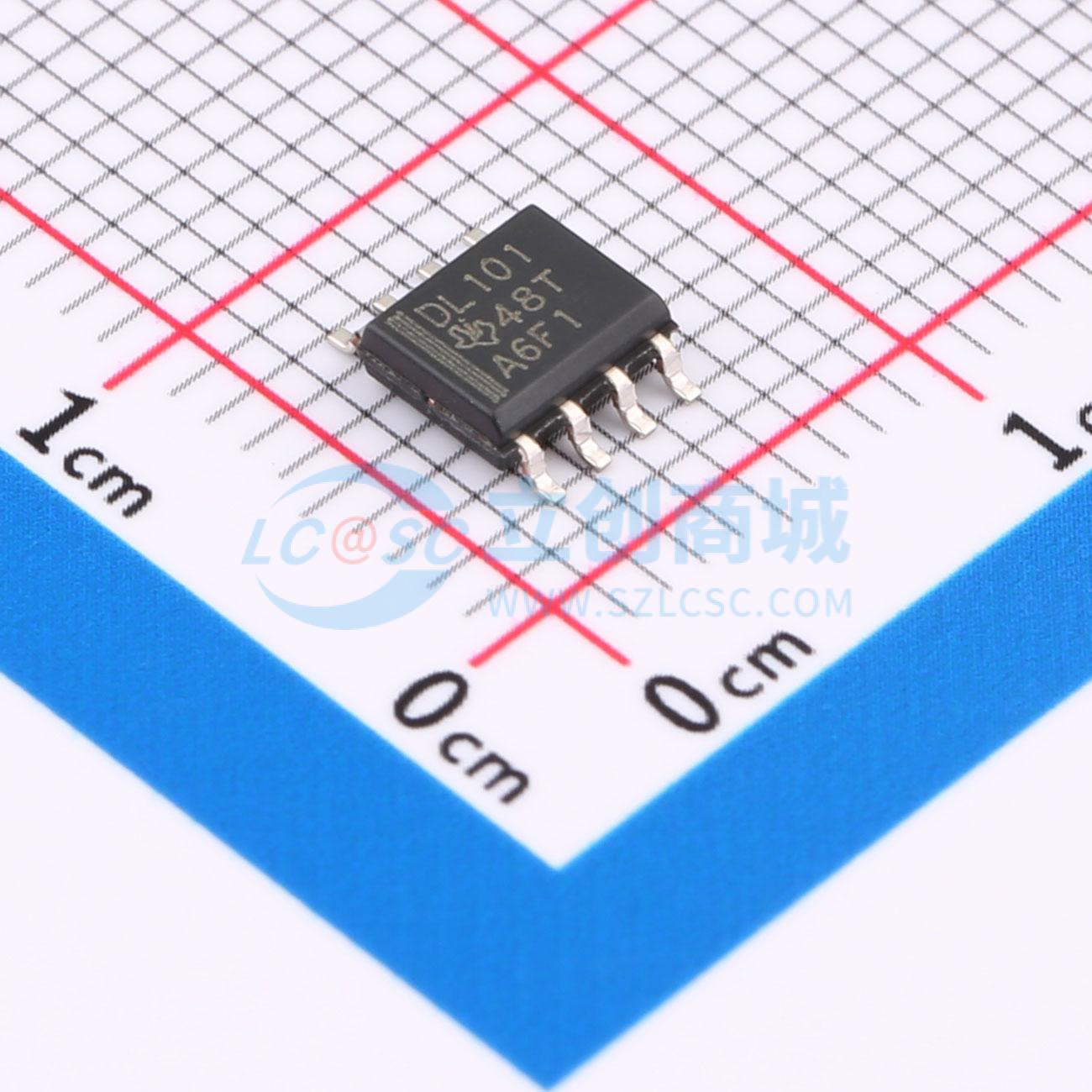

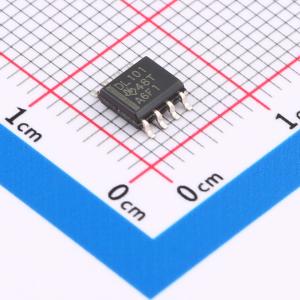

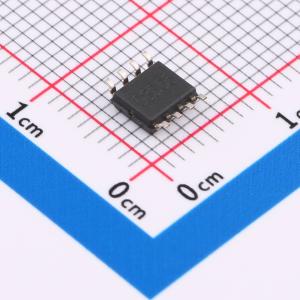

SN65LVDS101D实物图
  • SN65LVDS101D商品缩略图
  • SN65LVDS101D商品缩略图
  • SN65LVDS101D商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

SN65LVDS101D

高速差分收发器和驱动器,支持≥2 Gbps信号速率

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
SN65LVDS101 2Gbps LVDS、LVPECL 和 CML 转 LVPECL 中继器/转换器
品牌名称
TI(德州仪器)
商品型号
SN65LVDS101D
商品编号
C1522659
商品封装
SOIC-8​
包装方式
管装
商品毛重
0.08克(g)

商品参数

属性参数值
商品目录LVDS芯片
类型驱动器;缓冲器
驱动器数-
接收器数-
工作电压3V~3.6V
属性参数值
数据速率2Gbps
工作温度-40℃~+85℃
电平标准LVDS;CML;LVPECL
功能特性-

商品概述

SN65LVDS100、SN65LVDT100、SN65LVDS101、SN65LVDT101是连接为中继器的高速差分接收器与驱动器。接收器可接收速率最高达2 Gbps的低电压差分信号LVDS、正射极耦合逻辑PECL或电流模式逻辑CML输入信号,将其作为LVDS或PECL输出信号转发。器件的信号路径为差分结构,可实现较低的辐射发射和最小的附加抖动。SN65LVDS100和SN65LVDT100的输出为符合TIA/EIA-644-A标准定义的LVDS电平,SN65LVDS101和SN65LVDT101的输出兼容3.3V PECL电平,两类器件均可驱动标称特性阻抗为100Ω的差分传输线。SN65LVDT100和SN65LVDT101集成110Ω差分线路终端电阻,可减少电路板占用空间,减少元件数量,实现尽可能短的短截线长度,这两款器件不包含VBB电压基准,VBB电压基准可在接收单端输入信号时提供比VCC低约1.35V的电压基准,对于单端3.3V PECL输入尤其有用,不使用VBB时可保持开路不连接。所有器件的工作温度范围为-40℃~85℃。

商品特性

  • 支持信号速率≥2 Gbps
  • 总抖动小于65 ps
  • 为MC100EP16的低功耗替代方案
  • 部件间偏斜最大为100 ps
  • 在0V~4V输入电压范围内,接收器输入阈值滞后为25 mV
  • 输入电气兼容LVPECL、CML和LVDS信号电平
  • 采用3.3V电源供电
  • LVDT型号集成110Ω终端电阻
  • 提供SOIC和MSOP封装

应用领域

  • 无线基础设施
  • 电信基础设施
  • 打印机
