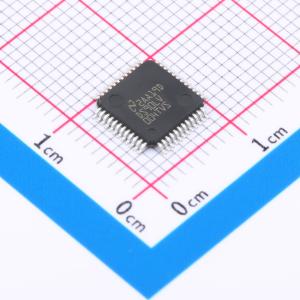

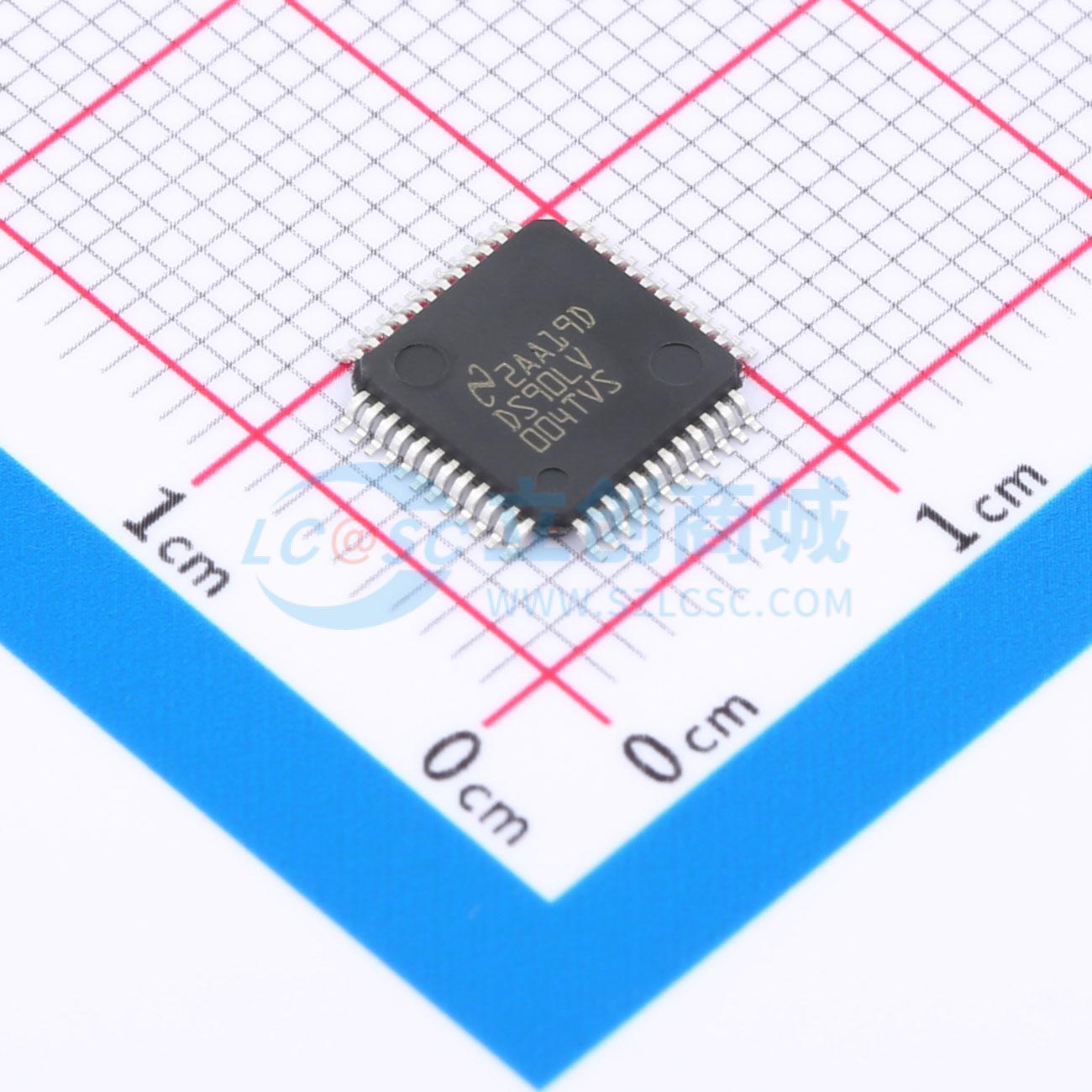

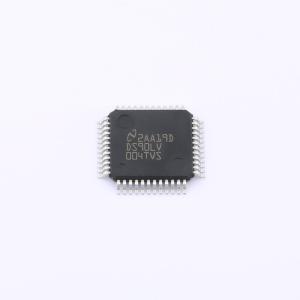

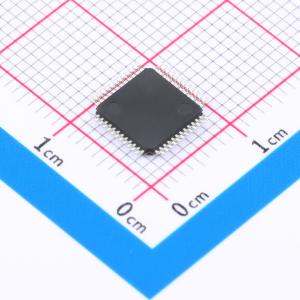

温馨提醒：图片仅供参考，商品以实物为准
DS90LV004TVS/NOPB
DS90LV004 4通道LVDS缓冲器/中继器带预加重功能
- 描述
- DS90LV004 是一个四通道1.5 Gbps LVDS 缓冲器/中继器。高速数据路径和流通过引脚布局最小化内部设备抖动，并简化板布局。可配置的预加重可以克服由于损耗性背板和电缆引起的ISI抖动效应。
- 品牌名称
- TI(德州仪器)
- 商品型号
- DS90LV004TVS/NOPB
- 商品编号
- C1522660
- 商品封装
- TQFP-48(7x7)
- 包装方式
- 托盘
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LVDS芯片 | |
| 类型 | 中继器；缓冲器 | |
| 驱动器数 | 4 | |
| 接收器数 | 4 | |
| 工作电压 | 3.15V~3.45V |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 1.5Gbps | |
| 工作温度 | -40℃~+85℃ | |
| 电平标准 | LVDS；CML；LVPECL | |
| 功能特性 | 配置输出摆幅；低功耗待机/失效自动关断；输入端接与偏置集成 |
商品概述
DS90LV004是一款四通道1.5Gbps LVDS缓冲器/中继器，高速数据路径和直通引脚布局可降低器件内部抖动，简化电路板布线，可配置预加重可克服有损背板和线缆带来的ISI抖动效应。差分输入可兼容多种接口标准，差分输入和输出内部集成100Ω终端电阻，可提升性能，减少电路板占用空间，中继器功能可提升信号强度，支持信号在有损线缆和背板中长距离传输。
商品特性
- 单通道数据速率可达1.5Gbps
- 支持可配置预加重，可驱动有损背板和线缆
- 输出偏移和抖动低
- 输入兼容LVDS/CML/LVPECL标准，输出为LVDS电平
- 片内集成100Ω输入和输出终端电阻
- LVDS输出具备12kV ESD保护
- 采用单路3.3V电源供电
- 功耗极低
- 工业级工作温度范围：-40℃~85℃
- 采用小型TQFP封装
- 集成终端电阻可提升信号完整性，减少外部元件数量，节省电路板空间
- 输出特性针对点对点应用优化，不支持多点或多分支传输
- 支持硬件掉电模式，掉电激活时所有输入输出缓冲和内部偏置电路关闭禁用，输出为三态
应用领域
- 点对点背板信号传输
- 点对点线缆长距离信号传输
