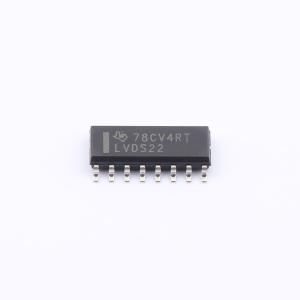

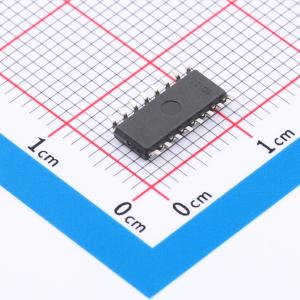

SN65LVDS22D

双路复用LVDS中继器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 符合或超过ANSI TIA/EIA-644-1995标准，设计用于高达200 MHz的时钟速率和250 Mbps的数据速率。单3.3V供电，低电压差分信号，具有开路故障保护接收器。
品牌名称: TI(德州仪器)
商品型号: SN65LVDS22D
商品编号: C1522680
商品封装: SOIC-16
包装方式: 管装
商品毛重: 5.74克(g)

商品参数

商品概述

SN65LVDS22 和 SN65LVDM22 是采用低电压差分信号 (LVDS) 技术的差分线路驱动器和接收器，可实现最高400 Mbps的信号传输速率。通过多路复用器控制信号S0和S1，可将接收器输出切换到任意一个或两个驱动器，从而可使用单个器件实现分路器或信号路由功能，具备灵活性。符合TIA/EIA-644标准的电气接口，在100Ω负载下可提供最小247mV的差分输出电压幅度，可接收发射机和接收机之间地电位差高达1V的100mV信号。SN65LVDM22翻倍增加了输出驱动电流，可在50Ω负载下实现LVDS电平。该器件及其信号技术适用于受控阻抗介质上的点对点基带（单端终接）和多点（双端终接）数据传输，传输介质可为印刷电路板走线、背板或电缆。数据传输的最终速率和距离取决于介质的衰减特性、对环境的噪声耦合以及其他特定应用特性。SN65LVDS22 和 SN65LVDM22 的工作温度范围为 -40℃ 至 85℃。这些器件内置有限的ESD保护，存储或处理期间应将引脚短接在一起或将器件放置在导电泡沫中，以防止MOS栅极受到静电损坏。

商品特性

满足或超过ANSI TIA/EIA-644-1995标准要求
设计用于时钟速率最高达200 MHz（400 Mbps）
设计用于数据速率最高达250 Mbps
总线引脚ESD防护超过12 kV
采用单路3.3 V电源供电
低电压差分信号，SN65LVDS22在100Ω负载下输出电压为350 mV，SN65LVDM22在50Ω负载下输出电压为350 mV
传播延迟典型值为4 ns
400 Mbps下功耗为150 mW
禁用或VCC低于1.5 V时总线引脚为高阻抗
LVTTL电平耐受5 V电压
开路故障安全接收器

应用领域

受控阻抗介质上的点对点基带（单端终接）数据传输
受控阻抗介质上的多点（双端终接）数据传输

	属性	参数值
	商品目录	LVDS芯片
	类型	多路复用器；缓冲器
	驱动器数	-
	接收器数	-
	工作电压	3V~3.6V

	属性	参数值
	数据速率	250Mbps
	工作温度	-40℃~+85℃
	电平标准	LVDS
	功能特性	故障安全
