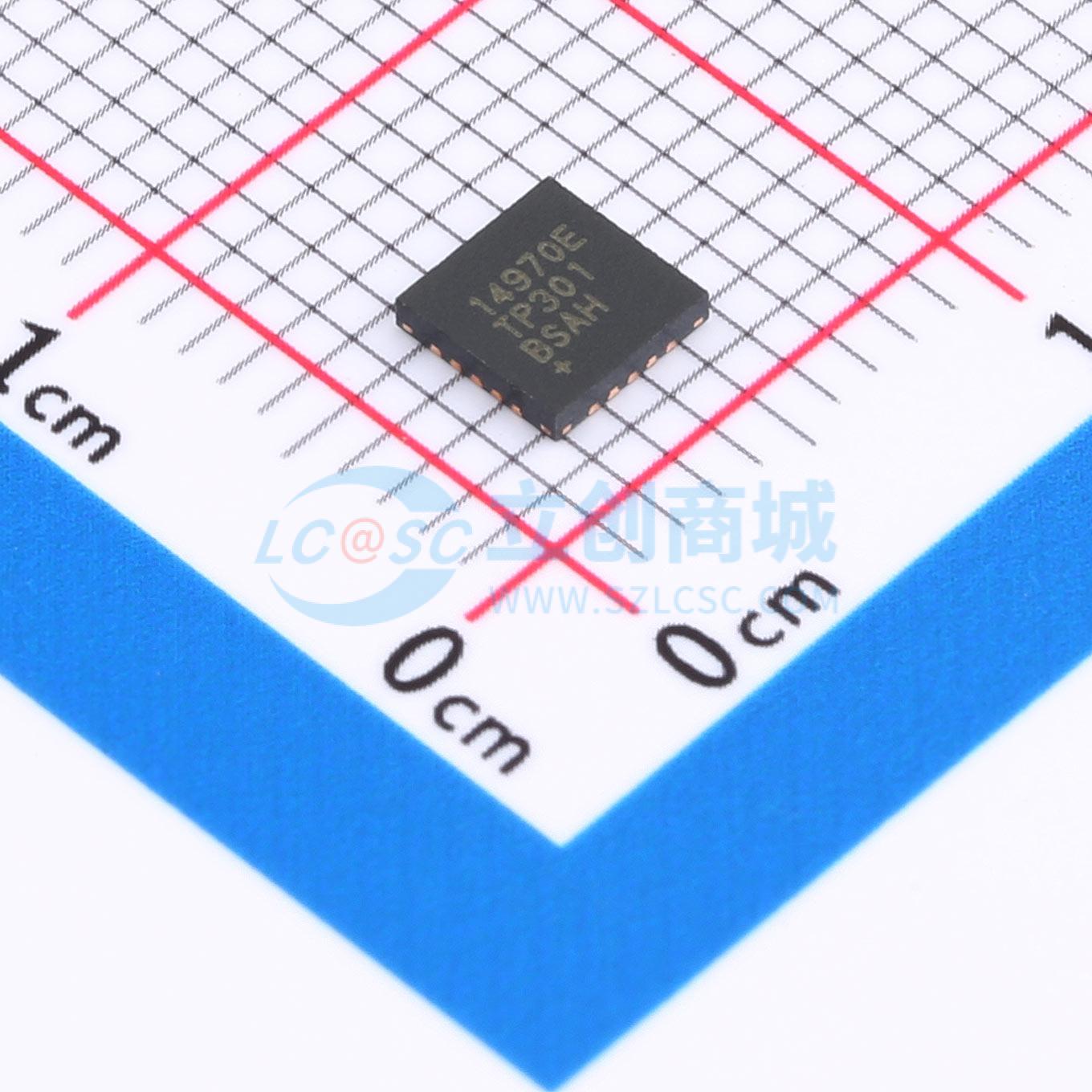

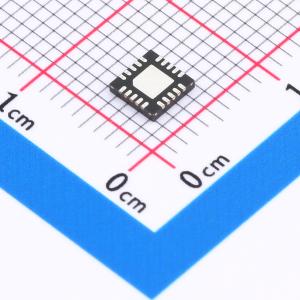

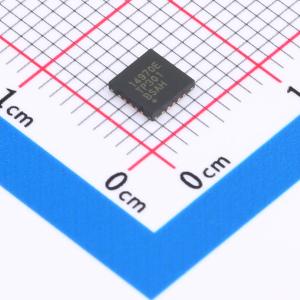

MAX14970ETP+

MAX14970 6Gbps SATA Redriver with High ESD and Extended Temperature Operation

描述: 高度可靠的6GbpsSATA转接驱动器，具有高ESD保护和扩展级温度范围,驱动SATAGenIII信号，采用低功耗可靠设计
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX14970ETP+
商品编号: C1522656
商品封装: TQFN-20-EP(4x4)
包装方式: 托盘
商品毛重: 1.62克(g)

商品参数

商品概述

MAX14970双通道缓冲器具备输入均衡和预加重功能，非常适合重新驱动内部串行ATA (SATA) 1i、2i和3i信号以及eSATA 1m和2m信号。该器件具有高静电放电 (ESD) 保护功能，人体模型 (HBM) 可达±8KV。该器件可放置在主板上的SATA连接器附近，以克服电路板损耗并确保符合SATA标准。该器件符合SATA规范版本3.0（黄金标准），也可通过引脚配置以符合SATA规范版本2.6（黄金标准）。该器件具备硬件SATA驱动器电缆检测功能，当未连接驱动器时，可自动将器件置于待机模式，待机电流小于20μA（典型值）。此外，该器件还具备独立通道动态掉电模式，当无输入信号时可降低功耗。该器件能保持输出共模电平，以满足内部SATA 3.0版本标准，并避免在退出低功耗模式时出现延迟。该器件通过恢复完整的输出电平并提供均衡功能来减少总系统抖动 (TJ)，从而在接收器端保持信号完整性。该器件具备独立通道数字预加重控制功能，可驱动更长走线长度的SATA输出，以满足内部SATA规范。通过在输入上进行高速带外信号检测，并在相应输出上进行静噪，支持SATA带外 (OOB) 信令。输入和输出均内部端接50Ω，且必须与SATA控制器IC和SATA设备交流耦合。该器件采用单+3.3V（典型值）电源供电，采用小型4mm x 4mm TQFN封装，具有直通走线，便于布局，工作温度范围为扩展的-40℃至+85℃。

商品特性

适用于恶劣环境的坚固解决方案
扩展温度范围：-40℃至+85℃
所有引脚均具备高ESD保护：±8kV (HBM)
采用TQFN (4mm×4mm) 封装，抗振动/冲击能力强
独特的节能设计
待机状态：<1mW（典型值）
动态掉电状态/空闲状态：52.8mW（典型值）
工作状态：231mW（典型值）
设计灵活性高
输入均衡和可选输出预加重
单3.3V电源供电
兼容SATA 3i (6.0Gbps)、SATA 2i/2m (3.0Gbps) 和SATA 1i/1m (1.5Gbps)

应用领域

工业/嵌入式PC
便携式工控机/人机界面
工业服务器
医疗设备
SATA固态硬盘或硬盘

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	信号缓冲器/中继器/分配器
	类型	转接驱动器
	输入类型	-
	输出类型	-
	工作电压	3V~3.6V

	属性	参数值
	通道数	2
	数据速率	6Gbps
	延迟时间	240ps
	工作温度	-40℃~+85℃
