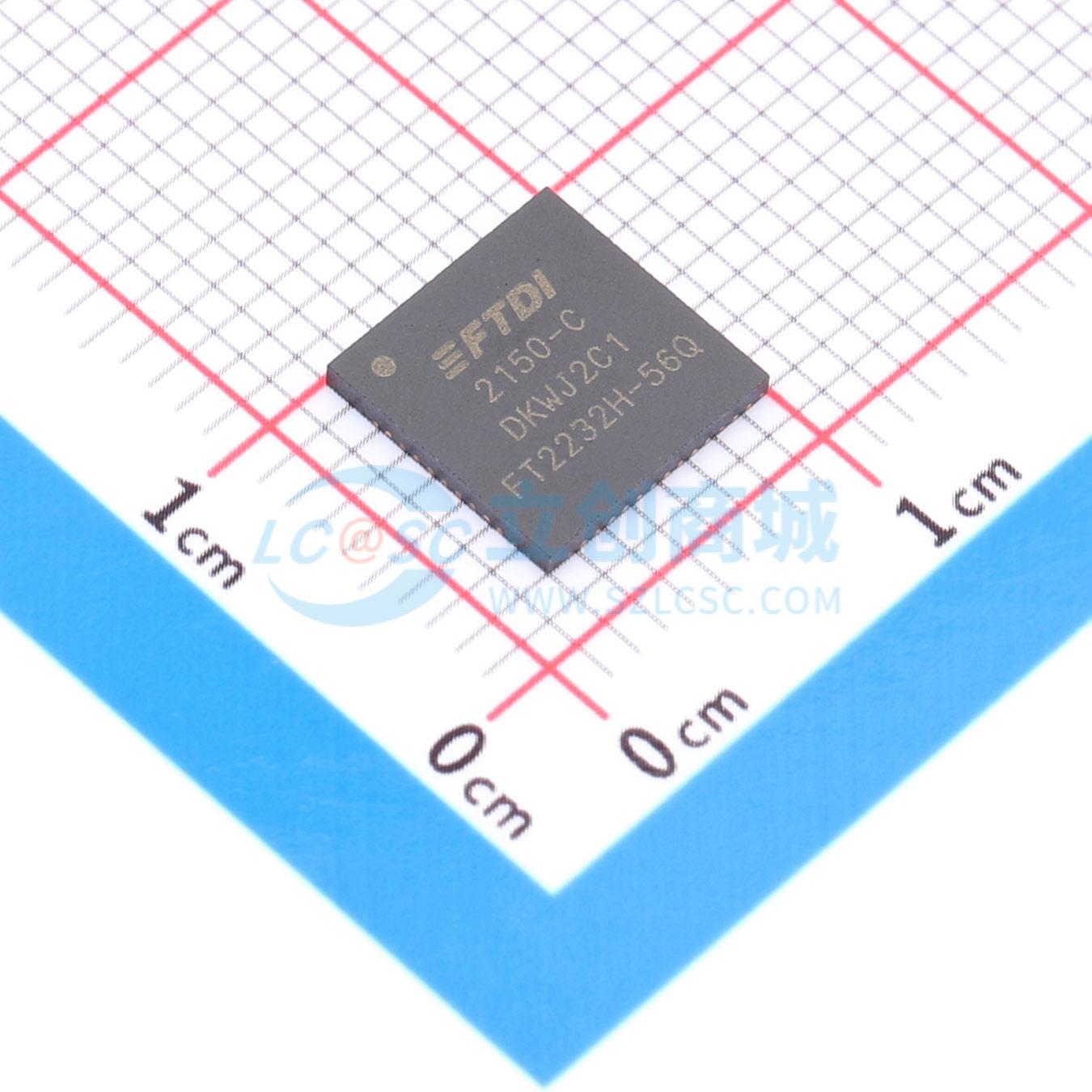

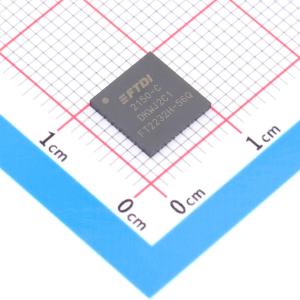

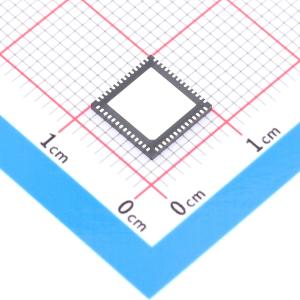

FT2232H-56Q-TRAY

FT2232H 是 FTDI 第 5 代 USB 设备。FT2232H 是一款 USB 2.0 高速 (480Mb/s) 到 UART/FIFO IC。它具有配置各种行业标准串行或并行接口的能力。FT2232H 具有以下高级功能：

• 单芯片 USB 到双串行/并行端口，具有各种配置。整个 USB 协议由芯片处理。无需 USB 特定固件编程。
• USB 2.0 高速 (480Mbit/秒) 和全速 (12Mbit/秒) 兼容。双多协议同步串行引擎 (MPSSE) 可简化同步串行协议（USB 到 JTAG、I2C、SPI 或位寻址）设计。双独立 UART 或 FIFO 或 MPSSE 端口。
• 独立波特率发生器。RS232/RS422/RS485 UART 传输数据速率高达 12Mbaud。（RS232 数据速率受外部电平转换器限制）。USB 到并行 FIFO 传输数据速率高达 8 Mbyte/秒。
• 单通道同步 FIFO 模式，传输速率高达 40 Mbyte/秒。CPU 风格的 FIFO 接口模式简化了 CPU 接口设计。MCU 主机总线仿真模式配置选项。
• 快速光电隔离串行接口选项。
• FTDI 的免版税虚拟 COM 端口 (VCP) 和直接 (D2xx) 驱动程序消除了大多数情况下 USB 驱动程序开发的需求。
• 可调节的接收缓冲器超时。每个通道上可选择的发射和接收 LED 驱动信号。增强的位寻址模式接口选项，具有 RD# 和 WR# 选通信号。FT245B 风格的 FIFO 接口选项，具有双向数据总线和简单的四线握手接口。
• 高度集成的设计包括 1.8V LDO 稳压器用于 VCORE，集成的 POR 功能和片上时钟倍频器 PLL（12MHz – 480MHz）。
• 异步串行 UART 接口选项，具有完整的硬件握手和调制解调器接口信号。
• 完全辅助的硬件或 x-On / x-Off 软件握手。
• UART 接口支持 7/8 位数据，1/2 停止位，以及奇/偶/标记/空格/无校验位。
• 使用 TxDEN 引脚的 RS485 串行应用自动发射使能控制。
• 运行配置模式和 USB 描述字符串可通过 USB 接口在外部 EEPROM 中配置。
• 可配置的 I/O 驱动强度（4、8、12 或 16mA）和 slew rate。
• 低工作电流和 USB 挂起电流。
• 支持总线供电、自供电和高功率总线供电 USB 配置。
• UHCI/OHCI/EHCI 主机控制器兼容。USB 大容量数据传输模式（高速模式下 512 字节数据包）。
• 1.8V（芯片内核）和 3.3V I/O 接口（5V 容限）。
• 扩展的 -40°C 至 85°C 工业工作温度范围。
• 紧凑的 64-LD 无铅 LQFP 或 QFN 封装。
• 提供紧凑的无铅 56 引脚 VQFN 封装（符合 RoHS）。
• 3.3V 单电源工作电压范围。
• FT2232H I/O 的 ESD 保护：人体模型 (HBM) ±2kV，机器模式 (MM) ±200V，电荷设备模型 (CDM) ±500V，无锁存。
