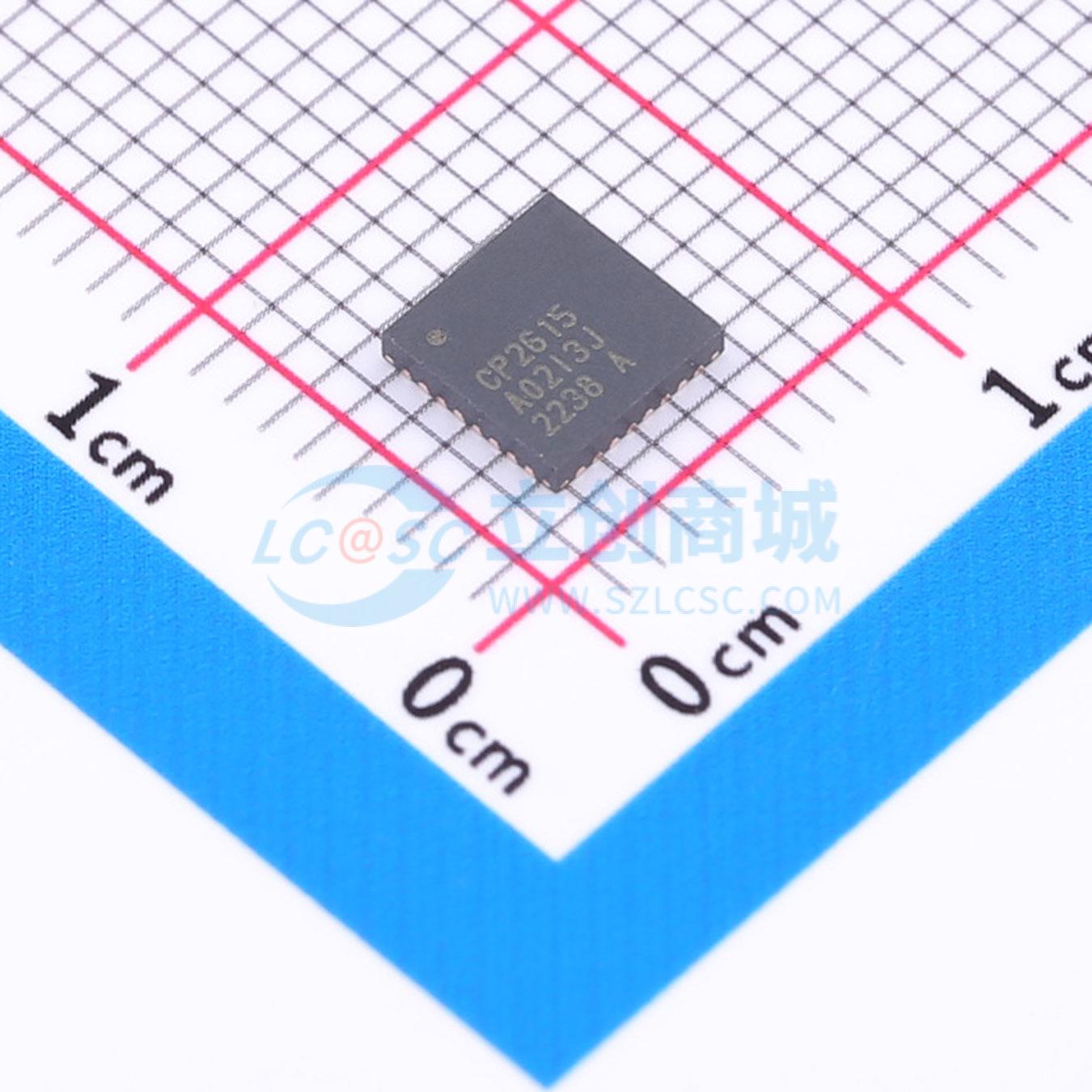

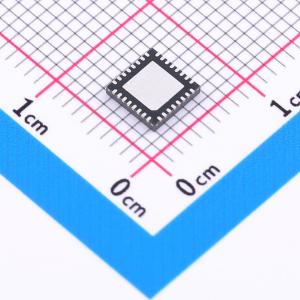

CP2615-A02-GM

USB音频到I2S数字音频桥接器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CP2615简化了将音频数据从USB传输到I2S的过程，无需任何代码开发，加快了USB音频配件的上市时间。支持USB HID Consumer Controls for Audio and Media，包含USB-UART桥接功能。
品牌名称: SKYWORKS/SILICON LABS(芯科)
商品型号: CP2615-A02-GM
商品编号: C1521596
商品封装: QFN-32-EP(5x5)
包装方式: 管装
商品毛重: 0.001克(g)

商品参数

商品概述

CP2615 设备旨在实现基于USB的音频应用的快速开发。CP2615简化了从USB到I2S传输音频数据的过程，无需任何代码开发，从而加速了USB音频配件（如USB扬声器、USB耳机和USB音乐盒）以及VoIP系统的上市时间。CP2615在一个紧凑的5x5毫米QFN-32封装中集成了USB 2.0全速功能控制器、USB收发器、振荡器、I2S（音频）接口、I2C（控制）接口和UART接口，非常适合空间受限的便携式音频应用。

CP2615设备适用于广泛的USB音频应用，包括：

USB扬声器
MP3配件
导航系统
USB耳机/头戴式耳机
销售点终端
音乐盒

主要特点包括：

USB Audio 1.0类
支持用于音频和媒体的USB HID消费者控制
包括USB-UART桥接功能
支持48 kHz, 16位/24位立体声数字音频
集成USB收发器；无需外部电阻
集成时钟；无需外部晶体
片上电压调节器：3.45 V输出
自供电或总线供电
无需固件开发

CP2615设备具有以下特点：

单芯片USB音频至I2S数字音频桥
集成USB收发器；无需外部电阻
集成时钟；无需外部晶体
片上电压调节器：3.3 V输出
集成I2C以与DAC/编解码器通信

数字音频：

符合USB设备类定义音频设备1.0版
在Windows/Android上原生支持（无需自定义驱动程序）
Android USB主机模式音频
44.1 kHz和48 kHz采样率
同步和异步端点
使用16位样本时同时输入和输出音频流
使用24位样本时单向输入或输出音频流
USB外围设备功能控制器
支持用于音量和静音同步的USB HID消费者控制

电源：

支持自供电和总线供电模式

其他特点：

在USB活动和空闲模式下优化低功耗，简化由设备供电的配件开发
高度集成的SoC减少了外部BOM成本和PCB占板面积
无晶振USB操作意味着不需要外部晶体
嵌入式闪存存储设备定制选项，消除了对外部EEPROM或闪存存储的需求
引脚兼容CP2614 MFi配件数字音频桥

应用领域

USB音箱
MP3配件
导航系统
USB耳机/头戴式耳机
销售点终端
音乐盒

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	USB转换芯片
	应用功能	USB转I2S
	USB协议版本	USB 2.0
	工作电压	2.7V~3.6V

	属性	参数值
	工作温度	-40℃~+85℃
	工作电流	20.2mA
	静态电流	300uA
