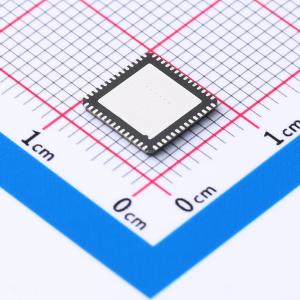

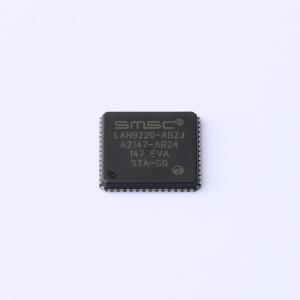

LAN9220-ABZJ

LAN9220是一款全功能的单芯片10/100以太网控制器，专为需要性能、灵活性、易于集成和系统成本控制的嵌入式应用设计。LAN9220完全符合IEEE 802.3 10BASE-T和802.3u 100BASE-TX标准，并支持HP Auto-MDIX。LAN9220的可变电压I/O信号可以适应较低电压的I/O信号，而无需电压电平转换器。

LAN9220集成了以太网MAC和PHY，并具有高性能的类似SRAM的从接口。简单但功能强大的主机总线接口能够无胶合地连接到大多数常见的16位微处理器和微控制器，以及具有16位外部总线的32位微处理器。集成的校验和卸载引擎能够自动生成接收和发送以太网帧的16位校验和，从而减轻CPU的任务负担。LAN9220还包含大型的发送和接收数据FIFO，以适应高延迟的应用。此外，LAN9220的内存缓冲架构通过优化数据包粒度，能够高效利用内存资源。

LAN9220非常适合多种嵌入式应用，包括：

• 打印机、自助服务终端、POS终端和安全系统
• 音频分发系统
• 通用嵌入式系统
• 基本的有线、卫星和IP机顶盒
• 语音-over-IP解决方案

LAN9220还支持减少或消除数据包丢失的功能。其内部16-KByte SRAM可以存储超过200个接收到的数据包。如果接收FIFO变得过满，LAN9220可以自动向远程节点生成流控制数据包，或者通过生成网络冲突对远程节点施加回压。

LAN9220支持多种电源管理和唤醒功能。LAN9220可以置于低功耗模式，并可以通过几种方法（包括“魔术包”、“局域网唤醒”和“链路状态变化”）编程发出外部唤醒信号。此信号非常适合使用远程以太网唤醒事件触发系统上电。设备可以通过主机处理器命令从低功耗状态中恢复。

• 有线电视、卫星及IP机顶盒
• 数字视频录像机
• 视频-over-IP解决方案，IP PBX及视讯电话
• 无线路由器及接入点
• 音频分配系统
• 打印机、自助服务终端、安全系统
• 通用嵌入式应用
• 基本有线电视、卫星及IP机顶盒
• 语音-over-IP解决方案
