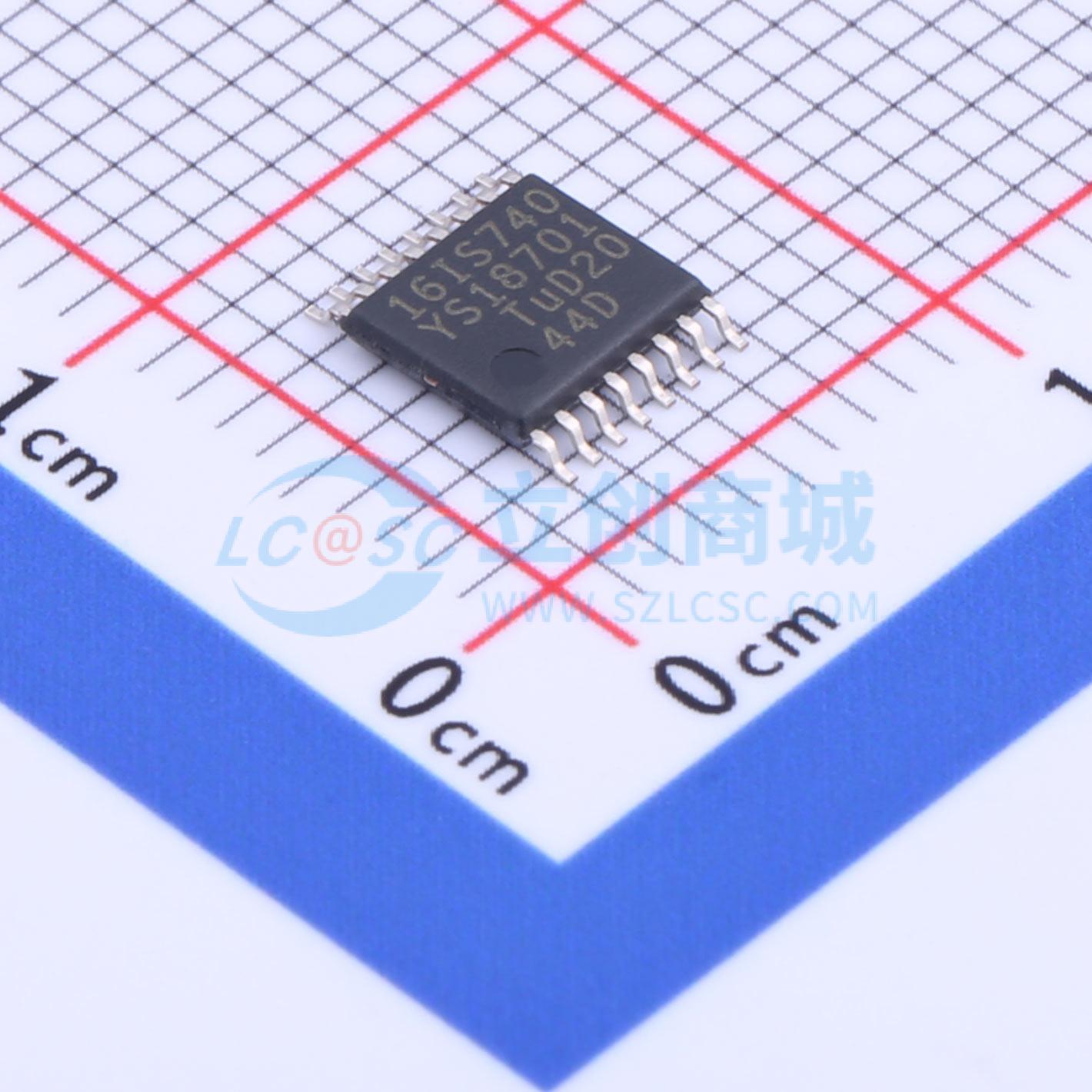

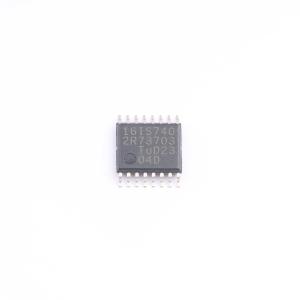

温馨提醒：图片仅供参考，商品以实物为准

SC16IS740IPW,112

单串口UART，具备I2C总线/SPI接口，64字节FIFOs，IrDA SIR

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一个单通道高性能UART的从I²C总线或SPI接口。它提供高达5Mbit/s的数据速率，并保证低工作和睡眠电流。SC16IS750和SC16IS760还为应用提供8个额外的可编程I/O引脚。该设备采用非常小的HVQFN24、TSSOP24（SC16IS750/760）和TSSOP16（SC16IS740）封装，非常适合手持、电池供电的应用。该系列产品可实现从I²C总线或SPI到RS-232/RS-485的无缝协议转换，并且是完全双向的。SC16IS760与SC16IS750的不同之处在于，它支持高达15Mbit/s的SPI时钟速度，而SC16IS750支持4Mbit/s，并且它支持高达1.152Mbit/s的IrDA SIR
品牌名称: NXP(恩智浦)
商品型号: SC16IS740IPW,112
商品编号: C1521603
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 5.9克(g)

商品参数

	属性	参数值
	工作电压	3.3V；2.5V
	功能特性	硬件流控支持；自动RS-485方向控制；软件流控支持；低功耗模式；内部环回/自检模式；软复位
	工作温度	-40℃~+95℃
	工作电流	6mA

商品概述

SC16IS740/750/760是带I²C总线/SPI接口的单通道高性能UART，最高支持5 Mbit/s的数据速率，可保证低工作电流与休眠电流；SC16IS750和SC16IS760额外提供8个可编程I/O引脚，可实现I²C总线或SPI与RS-232/RS-485之间的无缝双向协议转换；SC16IS760与SC16IS750的区别为SPI时钟和IrDA SIR支持速率不同，其余功能电气特性一致；SC16IS740除无可编程I/O引脚外，其余功能电气特性与SC16IS750一致；该器件内部寄存器组向后兼容16C450，便于软件编写或从其他平台移植，还具备多种高级功能，提供多种小型封装可选。

商品特性

单路全双工UART，可选择I²C总线或SPI接口
支持3.3 V或2.5 V工作电压
提供工业温度范围-40℃~+95℃，同时支持工业和商业温度范围可选
发送端和接收端均配置64字节FIFO
完全兼容工业标准16C450及同类型产品
16×时钟模式下波特率最高可达5 Mbit/s
支持通过RTS/CTS实现自动硬件流控
支持带可编程Xon/Xoff字符的自动软件流控，支持单字符或双字符Xon/Xoff
支持自动RS-485，自带自动目标地址检测，可通过RTS信号控制RS-485驱动器方向，支持驱动器方向反转
SC16IS750、SC16IS760最多提供8个可编程I/O引脚
内置IrDA编解码器接口，原生支持IrDA SIR；SC16IS750的IrDA SIR速率最高可达115.2 kbit/s，SC16IS760的IrDA SIR速率最高可达1.152 Mbit/s
支持软件复位，可在任意时刻由软件复位UART，独立于硬件复位信号
发送器和接收器可独立开启/关闭，可获取接收和发送FIFO电平
支持可编程特殊字符检测，完全可编程字符格式：支持5位、6位、7位或8位字符，支持偶校验、奇校验或无校验，支持1个、1.5个或2个停止位
支持线路中断生成和检测，内置回环模式
3.3 V下休眠电流小于30 μA
封装规格：SC16IS740提供TSSOP16封装，SC16IS750/760提供HVQFN24、TSSOP24封装
I²C总线特性：SCL/SDA输入带噪声滤波，最高传输速度400 kbit/s，符合I²C总线快速标准，仅支持目标模式
SPI特性：仅支持目标模式，兼容SPI Mode 0；SC16IS750最高SPI时钟速度为4 Mbit/s，SC16IS760最高SPI时钟速度为15 Mbit/s

应用领域

工厂自动化和过程控制
便携式电池供电设备
蜂窝数据设备

	属性	参数值
	商品目录	总线转UART
	串口通道数	-
	FIFO容量	-
	串口最大速率	-
