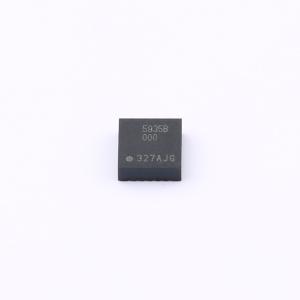

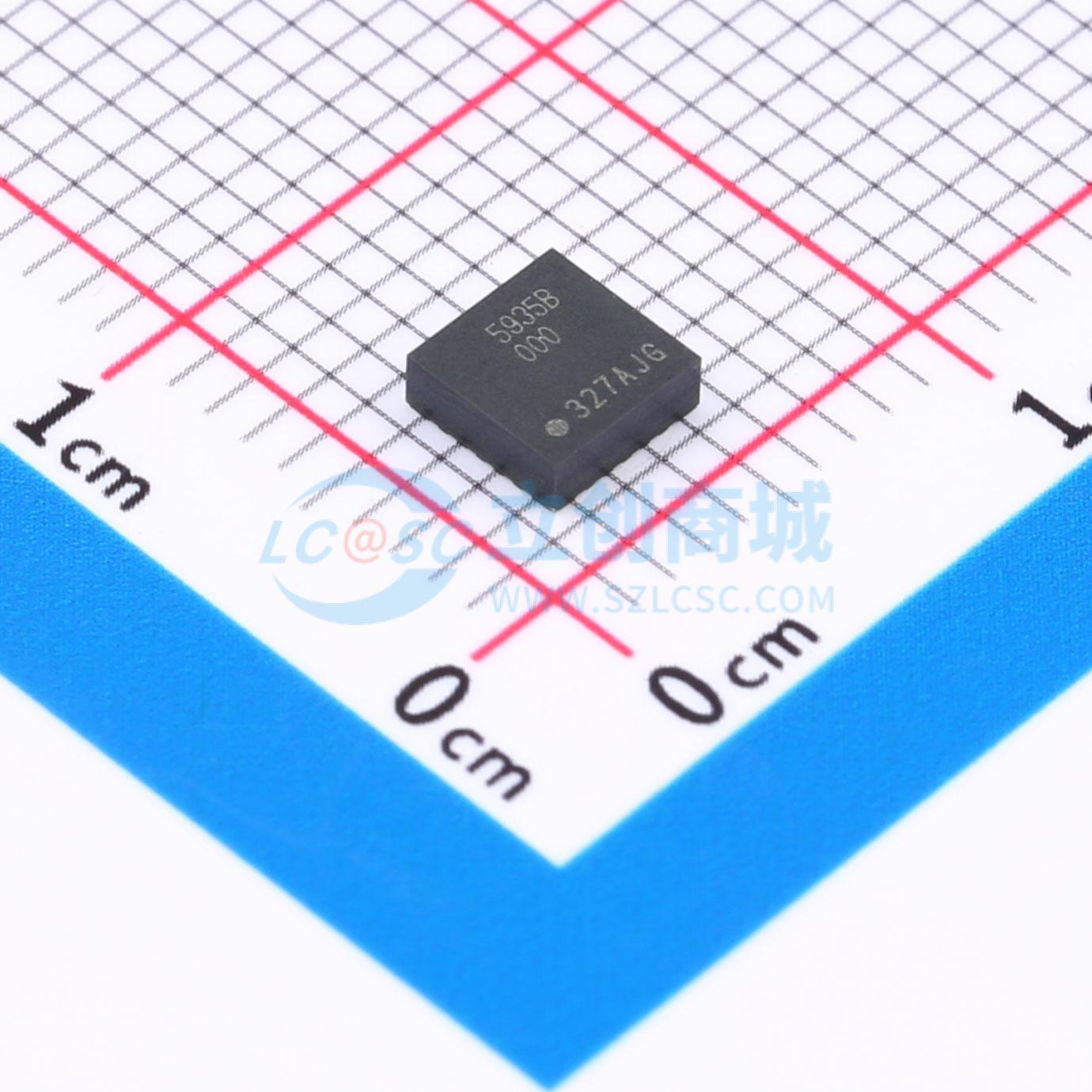

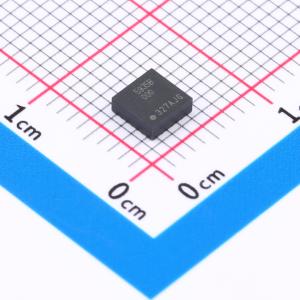

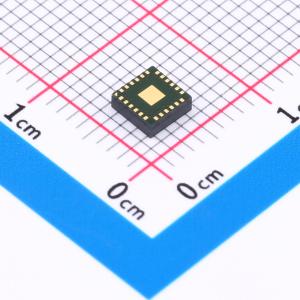

5P49V5935B000LTGI

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款可编程时钟发生器，适用于高性能消费、网络、工业、计算和数据通信应用。配置可存储在片上一次性可编程 (OTP) 存储器中，也可使用 I²C 接口进行更改。默认使用集成的 25MHz 晶体作为输入参考，还具有冗余外部时钟输入，可通过无干扰手动切换功能在正常运行期间选择任一输入参考。两个选择引脚允许通过处理器 GPIO 或自举编程并访问多达 4 种不同配置，这些不同选择可用于不同操作模式（全功能、部分功能、部分掉电）、区域标准（美国、日本、欧洲）或系统生产裕度测试。设备可配置为使用两个 I²C 地址之一，以便在系统中使用多个设备。
品牌名称: RENESAS(瑞萨)/IDT
商品型号: 5P49V5935B000LTGI
商品编号: C1519878
商品封装: LGA-24(4x4)
包装方式: 托盘
商品毛重: 0.05克(g)

商品参数

5P49V5935是一款可编程时钟发生器，适用于高性能消费、网络、工业、计算和数据通信应用。配置可存储在片上一次性可编程（OTP）存储器中，也可通过I²C接口进行更改。这是IDT的第五代可编程时钟技术（VersaClock 5）。

可生成多达四个独立的输出频率
高性能、低相位噪声PLL，输出典型相位抖动<0.7 ps RMS：– 符合PCIe Gen1、2、3时钟要求 – 符合USB 3.0时钟要求 – 支持1GbE和10GbE
四个分数输出分频器（FOD）
每对输出具备独立的扩频能力
四组内部非易失性系统内可编程或工厂可编程OTP存储器
I²C串行编程接口
一个参考LVCMOS输出时钟
四组通用输出对：– 每组可配置为一对差分输出或两个LVCMOS输出
I/O标准：– 单端I/O：1.8V至3.3V LVCMOS – 差分I/O：LVPECL、LVDS和HCSL
输入频率范围：– LVDS、LVPECL、HCSL差分时钟输入（CLKIN、CLKINB） – 1MHz至350MHz
输出频率范围：– LVCMOS时钟输出：1MHz至200MHz – LVDS、LVPECL、HCSL差分时钟输出：1MHz至350MHz
每对输出可单独选择输出电压（1.8V、2.5V、3.3V）
具备手动切换功能的冗余时钟输入
可编程环路带宽
可编程输出间偏移
可编程压摆率控制
单个输出可独立启用/禁用
掉电模式
1.8V、2.5V或3.3V内核VDDD、VDDA
4 x 4 mm 24-LGA封装
-40℃至+85℃工业温度范围工作

	属性	参数值
	商品目录	时钟发生器/频率合成器/PLL
	最大输出频率	350MHz

	属性	参数值
	工作电压	1.71V~3.465V
	工作温度	-40℃~+85℃
